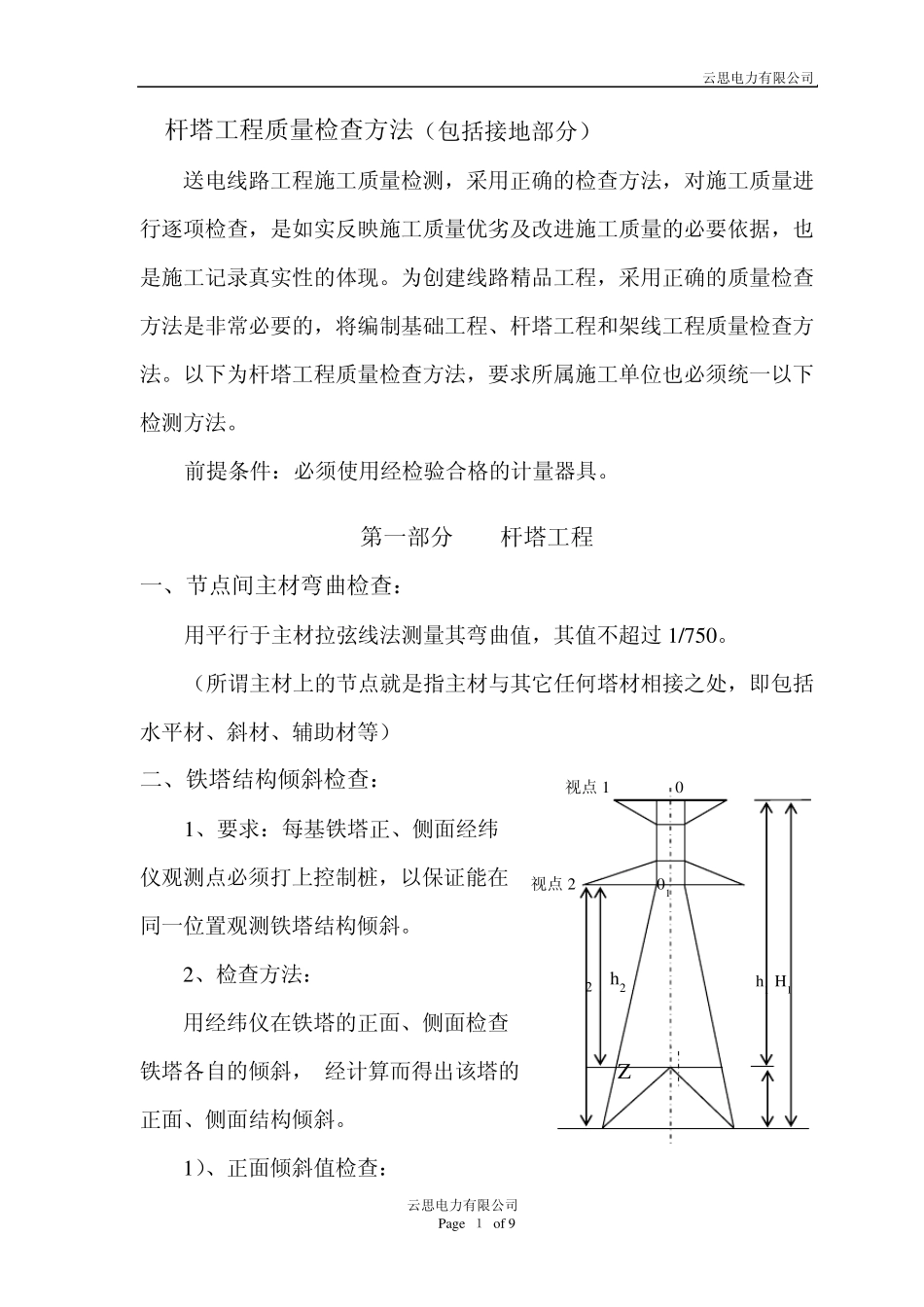

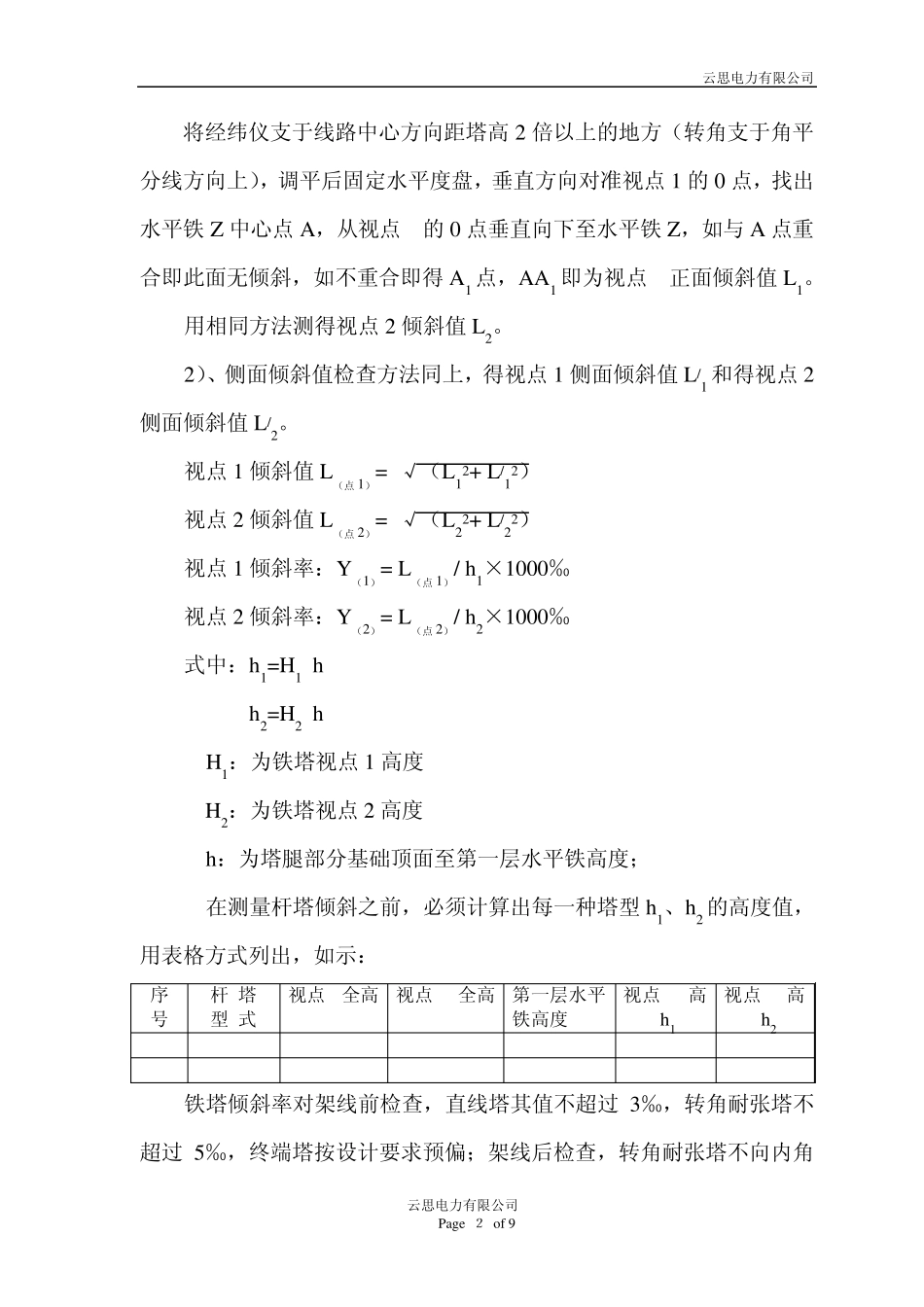

杆塔工程质量检查方法 (包括接地部分) 云思电力有限公司 云思电力有限公司 Pag e 1 o f 9 杆塔工程质量检查方法(包括接地部分) 送电线路工程施工质量检测,采用正确的检查方法,对施工质量进行逐项检查,是如实反映施工质量优劣及改进施工质量的必要依据,也是施工记录真实性的体现。为创建线路精品工程,采用正确的质量检查方法是非常必要的,将编制基础工程、杆塔工程和架线工程质量检查方法。以下为杆塔工程质量检查方法,要求所属施工单位也必须统一以下检测方法。 前提条件:必须使用经检验合格的计量器具。 第一部分 杆塔工程 一、节点间主材弯曲检查: 用平行于主材拉弦线法测量其弯曲值,其值不超过 1/750。 (所谓主材上的节点就是指主材与其它任何塔材相接之处,即包括水平材、斜材、辅助材等) 二、铁塔结构倾斜检查: 视点 1 0 1、要求:每基铁塔正、侧面经纬 仪观测点必须打上控制桩,以保证能在 视点 2 01 同一位置观测铁塔结构倾斜。 2、检查方法: H2 h 2 h 1 H1 用经纬仪在铁塔的正面、侧面检查 铁塔各自的倾斜, 经计算而得出该塔的 Z A A1 h 正面、侧面结构倾斜。 1)、正面倾斜值检查: 云思电力有限公司 云思电力有限公司 Pag e 2 o f 9 将经纬仪支于线路中心方向距塔高2 倍以上的地方(转角支于角平分线方向上),调平后固定水平度盘,垂直方向对准视点1 的0 点,找出水平铁Z 中心点A,从视点1的0 点垂直向下至水平铁Z,如与A 点重合即此面无倾斜,如不重合即得A1 点,AA1 即为视点1正面倾斜值L1。 用相同方法测得视点2 倾斜值L2。 2)、侧面倾斜值检查方法同上,得视点1 侧面倾斜值L/1 和得视点2侧面倾斜值L/2。 视点1 倾斜值L(点1)= √(L12+ L/12) 视点2 倾斜值L(点2)= √(L22+ L/22) 视点1 倾斜率:Y(1)= L(点1)/ h 1×1000‰ 视点2 倾斜率:Y(2)= L(点2)/ h 2×1000‰ 式中:h 1=H1-h h 2=H2-h H1:为铁塔视点1 高度 H2:为铁塔视点2 高度 h :为塔腿部分基础顶面至第一层水平铁高度; 在测量杆塔倾斜之前,必须计算出每一种塔型 h 1、h 2 的高度值,用表格方式列出,如示: 序 号 杆 塔 型 式 视点1全高 H1 视点2全高H2 第一层水平铁高度h 视点1高h 1 视点2高h 2 1 2 铁塔倾斜率对架线前检查,直线塔其值不超过 3‰,转角耐张塔不超过 5‰,终端塔按设计要求预偏;架线...
