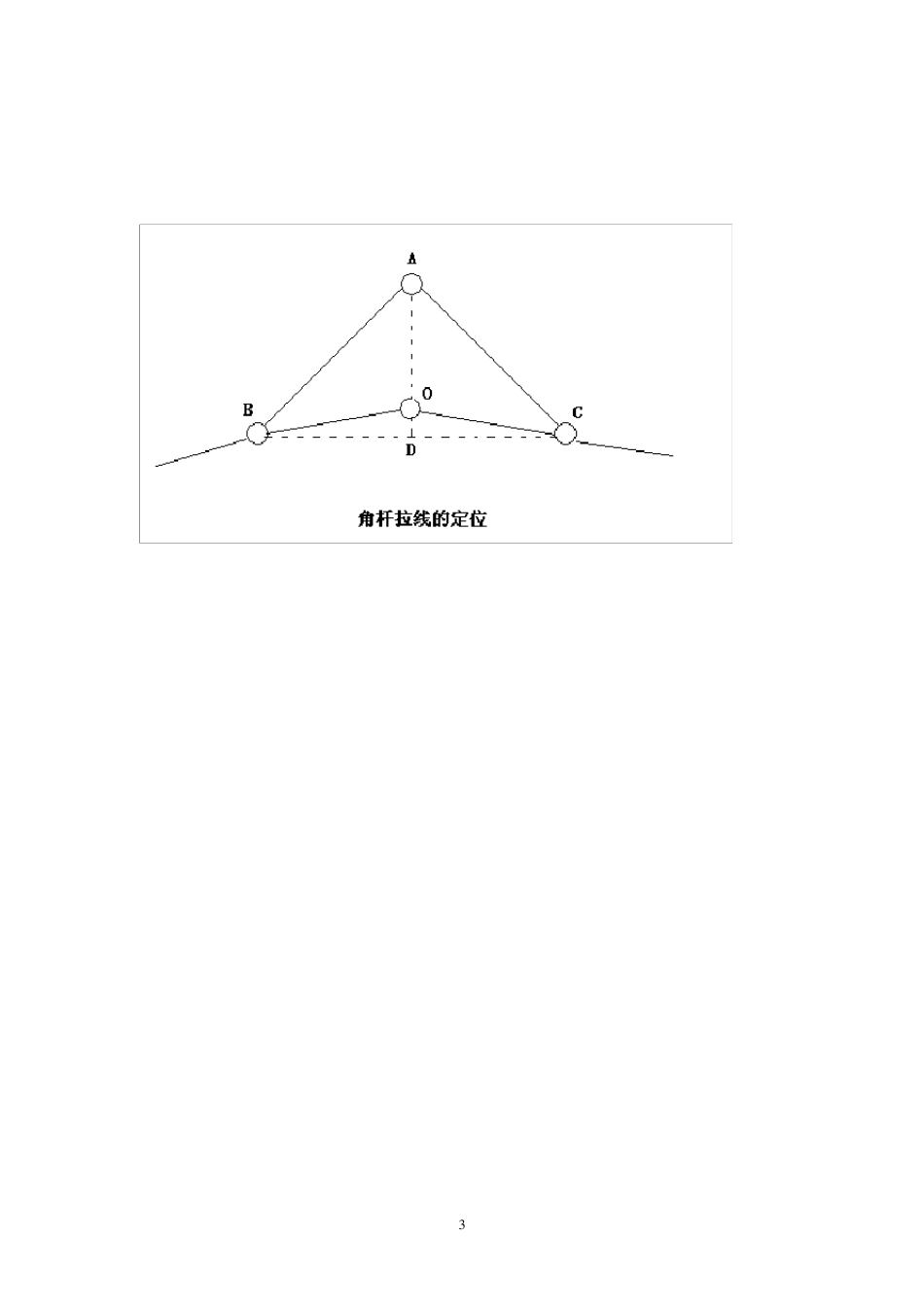

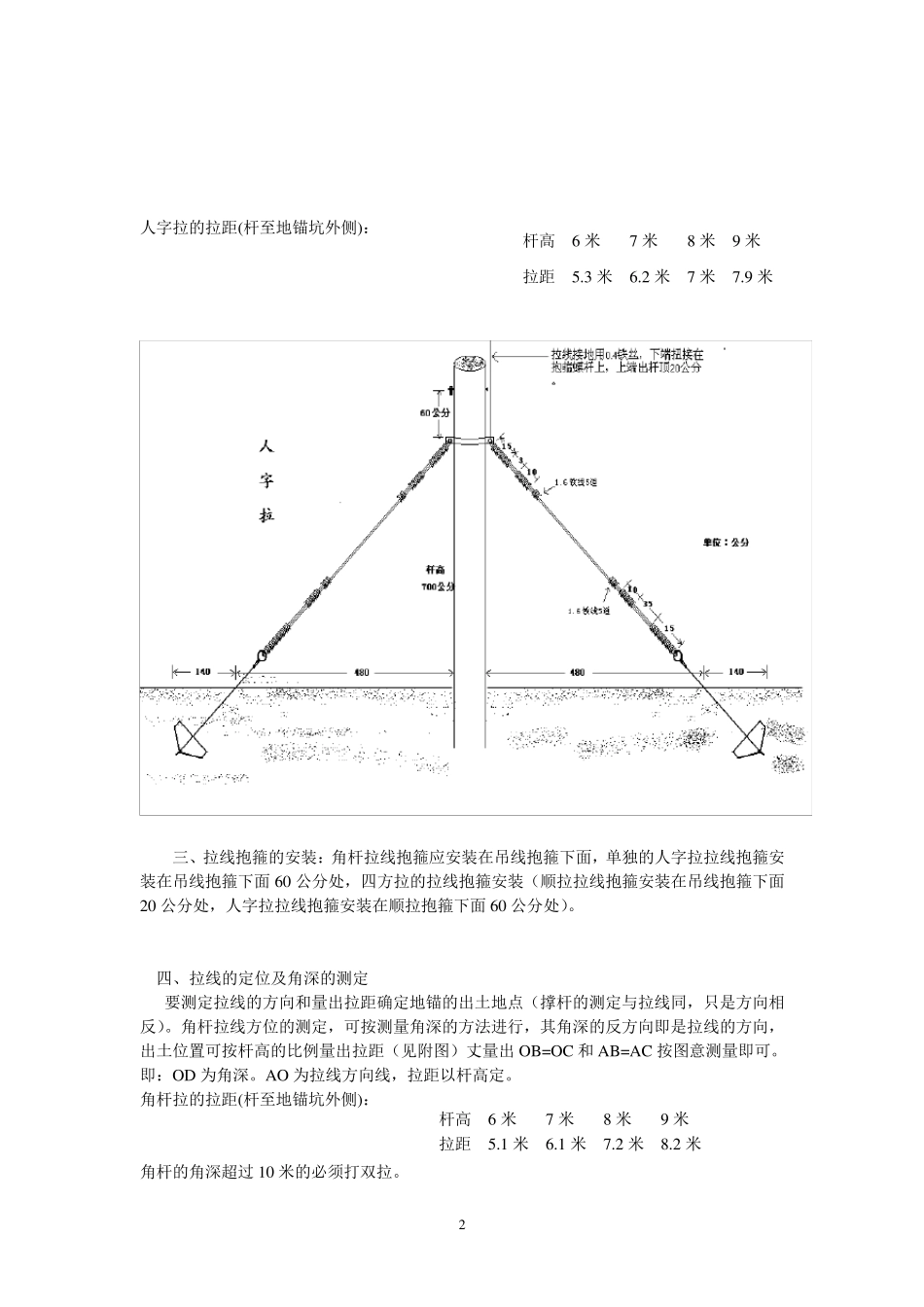

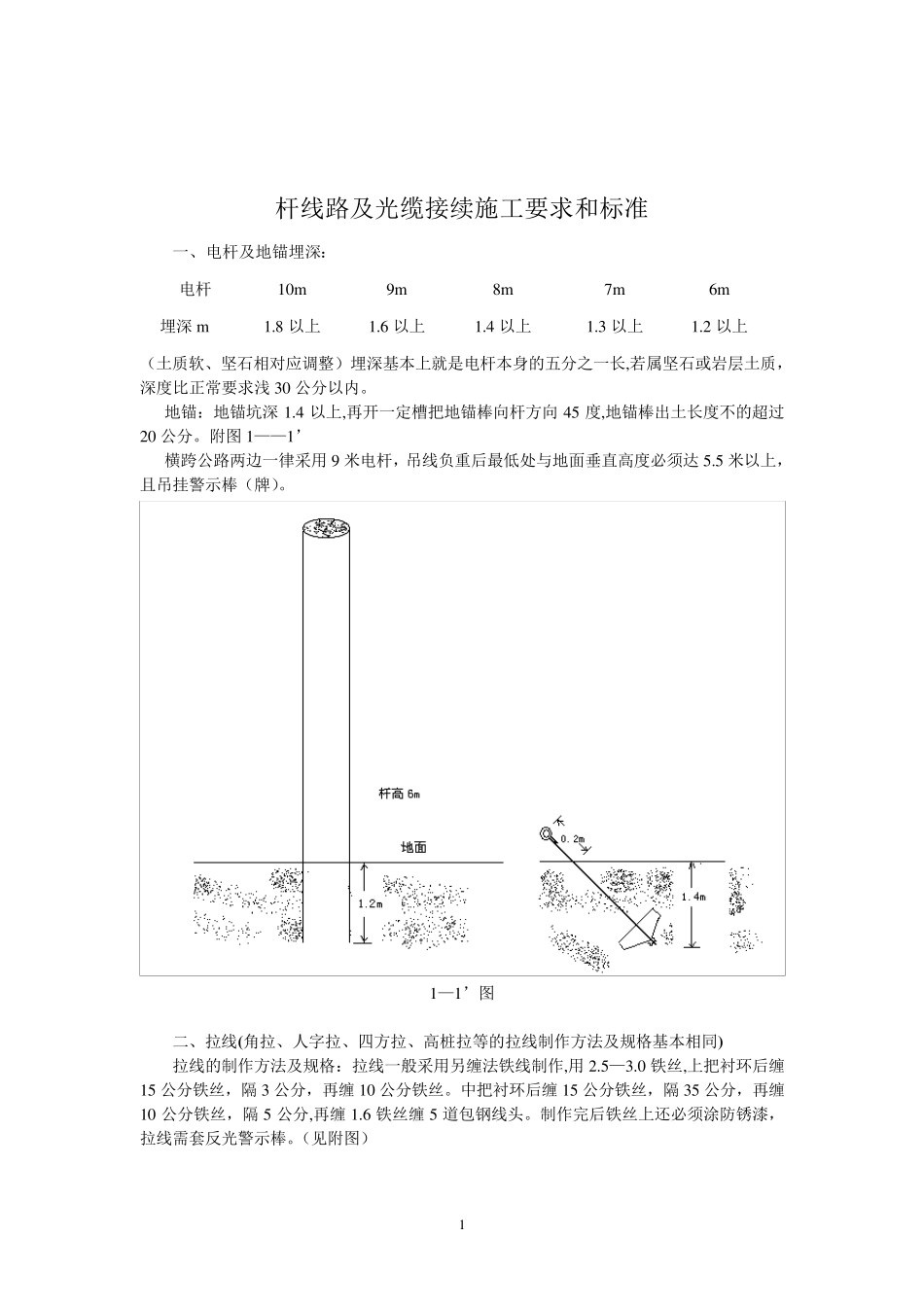

1 杆线路及光缆接续施工要求和标准 一、电杆及地锚埋深： （土质软、坚石相对应调整）埋深基本上就是电杆本身的五分之一长,若属坚石或岩层土质，深度比正常要求浅30 公分以内。 地锚：地锚坑深1.4 以上,再开一定槽把地锚棒向杆方向45 度,地锚棒出土长度不的超过20 公分。附图1——1’ 横跨公路两边一律采用 9 米电杆，吊线负重后最低处与地面垂直高度必须达 5.5 米以上， 且吊挂警示棒（牌）。 1—1’图 二、拉线(角拉、人字拉、四方拉、高桩拉等的拉线制作方法及规格基本相同) 拉线的制作方法及规格：拉线一般采用另缠法铁线制作,用 2.5—3.0 铁丝,上把衬环后缠15 公分铁丝，隔 3 公分，再缠 10 公分铁丝。中把衬环后缠 15 公分铁丝，隔 35 公分，再缠10 公分铁丝，隔 5 公分,再缠 1.6 铁丝缠 5 道包钢线头。制作完后铁丝上还必须涂防锈漆，拉线需套反光警示棒。（见附图） 电杆 10m 9m 8m 7m 6m 埋深m 1.8 以上 1.6 以上 1.4 以上 1.3 以上 1.2 以上 2 人字拉的拉距(杆至地锚坑外侧)： 三、拉线抱箍的安装：角杆拉线抱箍应安装在吊线抱箍下面，单独的人字拉拉线抱箍安装在吊线抱箍下面 60 公分处，四方拉的拉线抱箍安装（顺拉拉线抱箍安装在吊线抱箍下面20 公分处，人字拉拉线抱箍安装在顺拉抱箍下面 60 公分处）。 四、拉线的定位及角深的测定 要测定拉线的方向和量出拉距确定地锚的出土地点（撑杆的测定与拉线同，只是方向相反）。角杆拉线方位的测定，可按测量角深的方法进行，其角深的反方向即是拉线的方向，出土位置可按杆高的比例量出拉距（见附图）丈量出 OB=OC 和 AB=AC 按图意测量即可。即：OD 为角深。AO 为拉线方向线，拉距以杆高定。 角杆拉的拉距(杆至地锚坑外侧)： 角杆的角深超过 10 米的必须打双拉。 杆高 6 米 7 米 8 米 9 米 拉距 5.3 米 6.2 米 7 米 7.9 米 杆高 6 米 7 米 8 米 9 米 拉距 5.1 米 6.1 米 7.2 米 8.2 米 3 4 五、吊线抱箍、串钉的安装：吊线抱箍一般装在离杆顶 2 5 公分处，串钉装杆子最上面眼并且串钉装上单槽挟板后还必须有 1 公分左右镙干丝在外。背档、吊档杆、角杆必须安装抱箍,并且夹板均安装在前进方向同左侧,以防后增加吊线，夹板三个螺丝必须全部拧紧。 5 六、终端、吊线接头的制作及规格：终端均采用另缠终端法制作，衬环后缠 1 5 公分铁线，隔 3 公分再缠 1 0 公...
