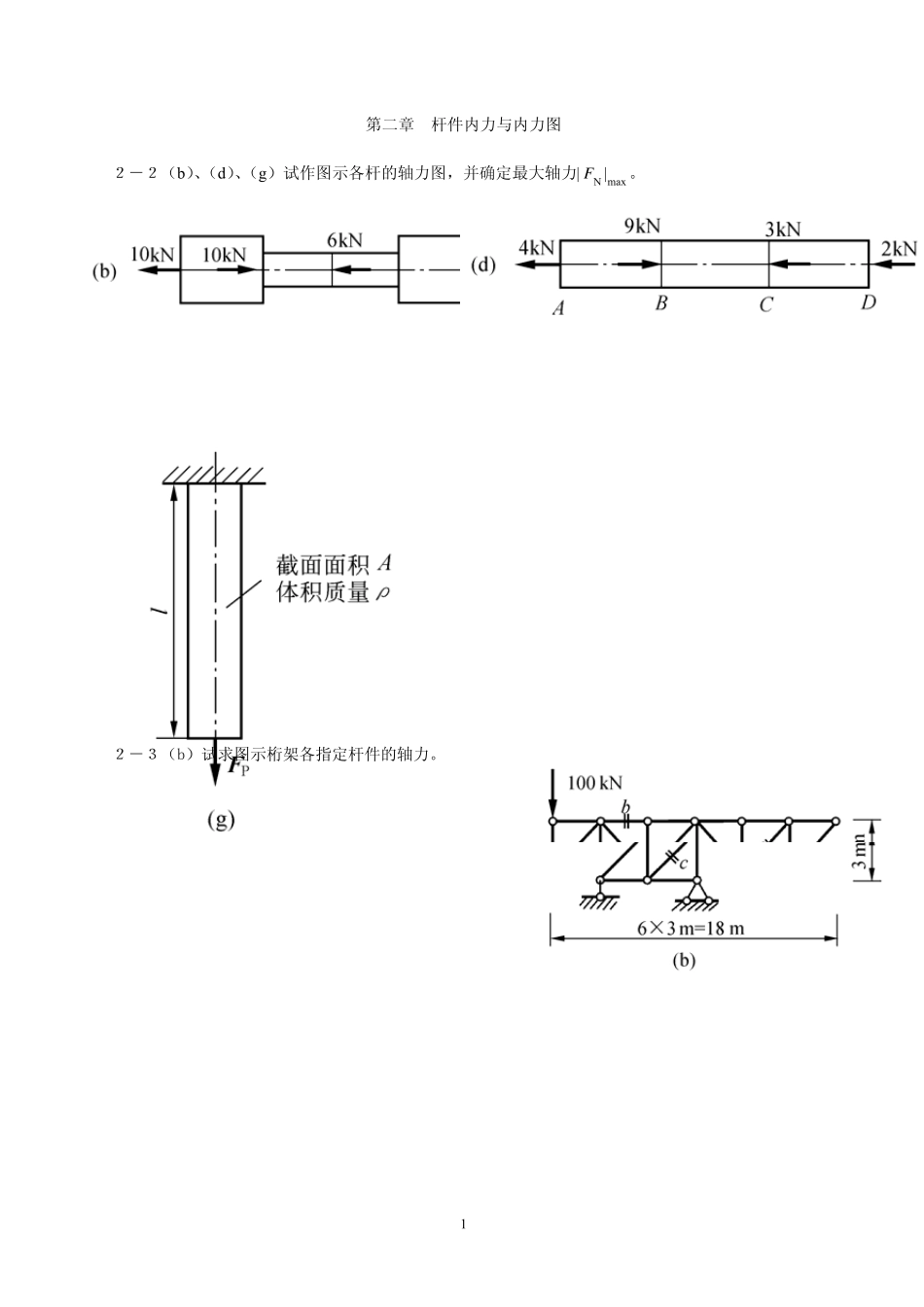

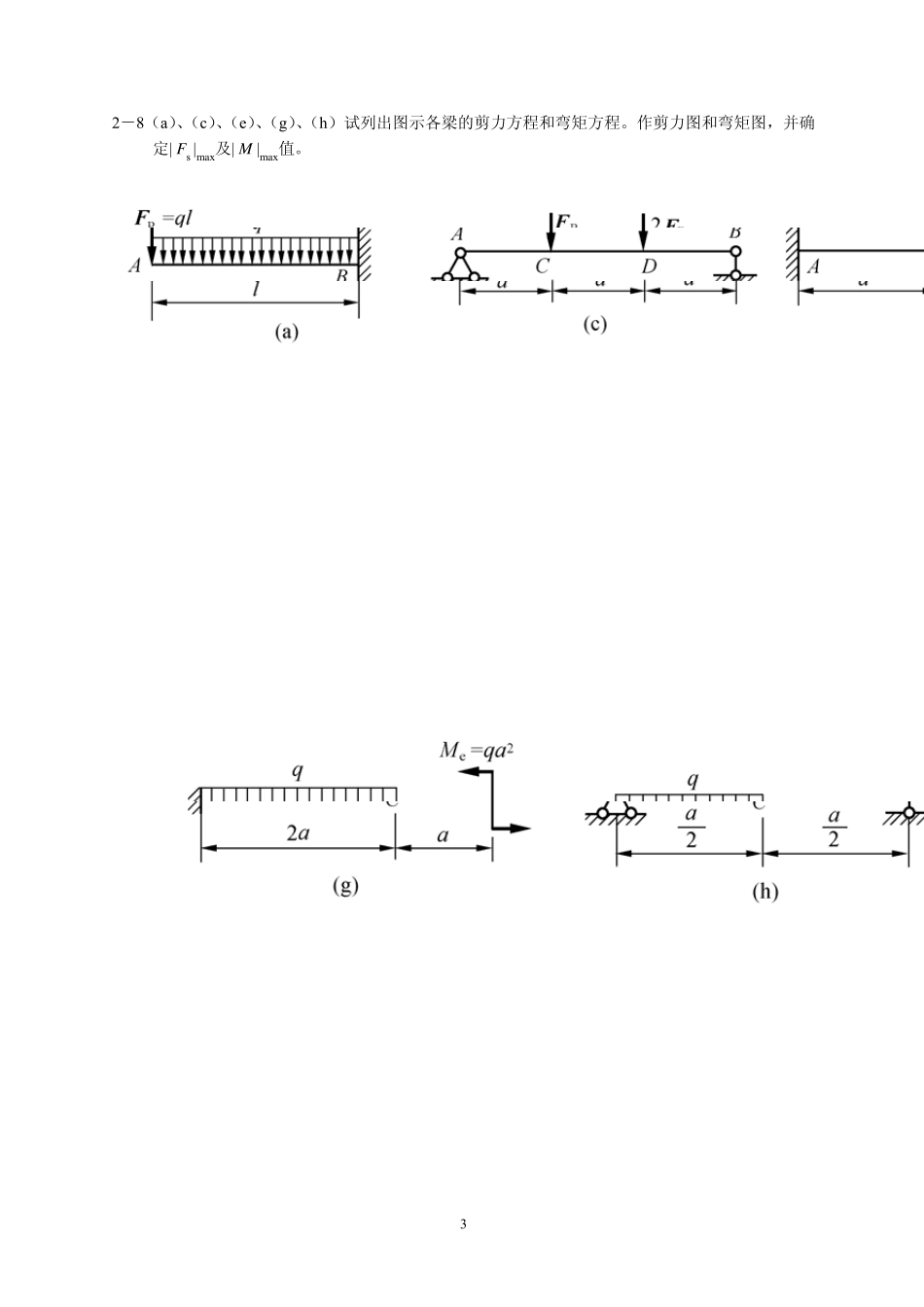

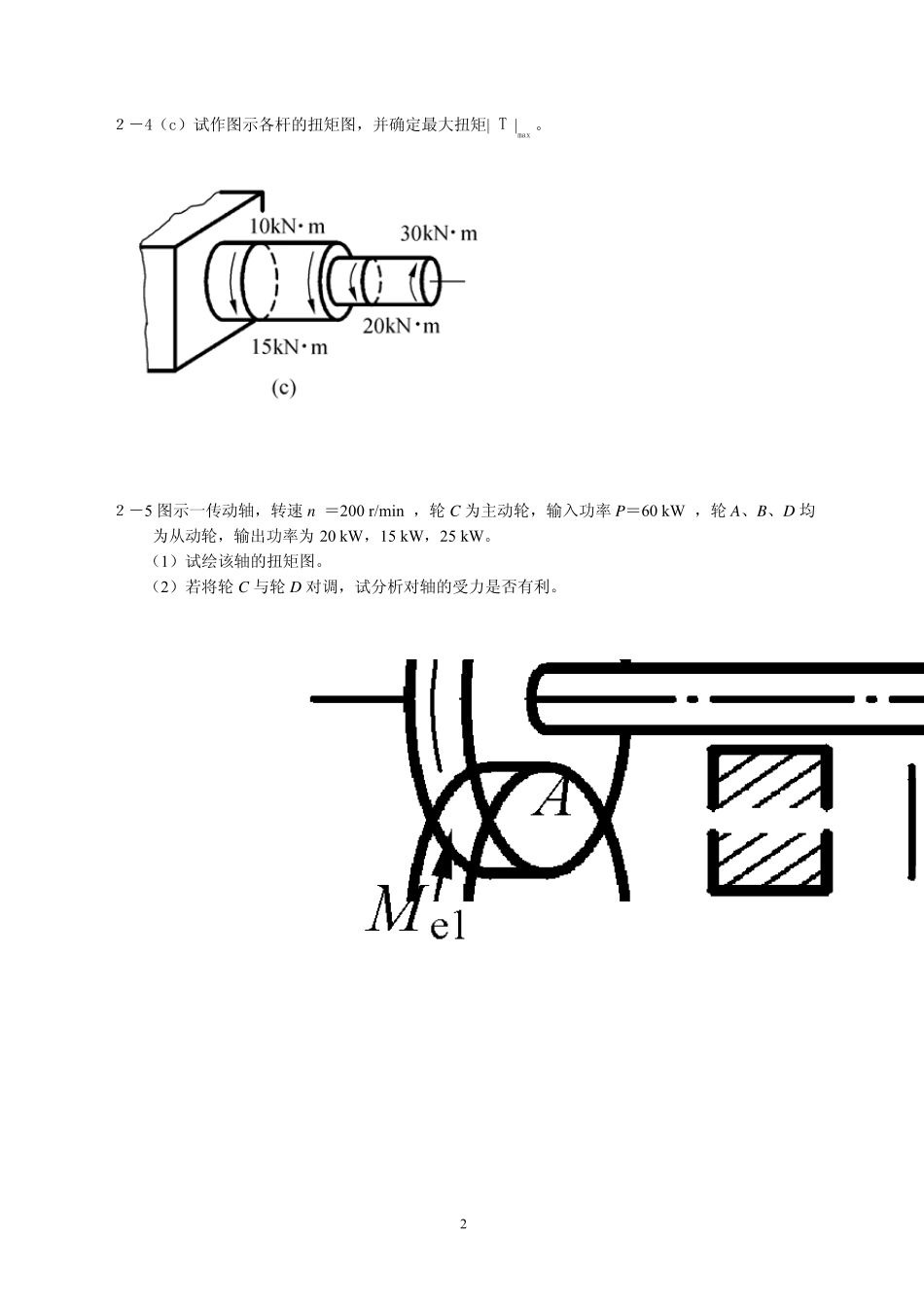

第二章 杆件内力与内力图 ２－２（b）、（d）、（g）试作图示各杆的轴力图，并确定最大轴力| F N |max 。 ２－３（b）试求图示桁架各指定杆件的轴力。 1２－4（c）试作图示各杆的扭矩图，并确定最大扭矩| T |max 。 ２－5 图示一传动轴，转速n ＝200 r/min ，轮C 为主动轮，输入功率P＝60 kW ，轮A、B、D 均为从动轮，输出功率为20 kW，15 kW，25 kW。 （1）试绘该轴的扭矩图。 （2）若将轮C 与轮D 对调，试分析对轴的受力是否有利。 22－8（a）、（c）、（e）、（g）、（h）试列出图示各梁的剪力方程和弯矩方程。作剪力图和弯矩图，并确定| Fs |max及| M |max值。 32－9（a）、（c）、（d）、（f）、（g）、（i）、（k）、（l）、（m）试用简易法作图示各梁的剪力图和弯矩图，并确定| Fs |max及| M |max值，并用微分关系对图形进行校核。 4 2－10 设梁的剪力图如图（a）(d)所示(见教材p39)。试作弯矩图和荷载图。已知梁上无集中力偶。 52－11（b）试用叠加法绘出图示梁的弯矩图。 2－6 一钻探机的功率为 10 kW，转速 n =180 r/min。钻杆钻入土层的深度 l= 40m。若土壤对钻杆的阻力可看作是均匀分布的力偶，试求分布力偶的集度 m，并作钻杆的扭矩图。 62－14 图示起重机横梁AB承受的最大吊重FP＝12kN，试绘出横梁AB的内力图。 7 8第三章 轴向拉压杆件的强度与变形计算 3－1 图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20m m 与d2＝30m m ，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。 3－5 变截面直杆如图所示。已知A1＝8cm 2，A2＝4cm 2，E＝200GPa 。求杆的总伸长量。 3－7 图示结构中，AB为水平放置的刚性杆，1、2、3 杆材料相同，其弹性模量E＝210GPa ，已知l＝1m ，A1＝A2＝100m m 2 ，A3＝150m m 2 ，FP＝20kN 。试求C点的水平位移和铅垂位移。 93－8 在图示结构中，AB为刚性杆，CD为钢斜拉杆。已知FP1＝5kN ，FP2＝10kN ，l＝1m ，杆CD的截面积A＝100m m 2 ，钢的弹性模量E＝200GPa 。试求杆CD的轴向变形和刚性杆AB在端点B的铅垂位移。 3－10 一木柱受力如图所示。柱的横截面为边长 200m m 的正方形，材料可认为符合胡克定律，其弹性模量 E＝10GPa。如不计柱的自重，试求： （1）作轴力图； （2）各段柱横截面上的应力； （3）各段柱的纵向线应变； （4）柱的总变形。 103－12 图示的杆...
