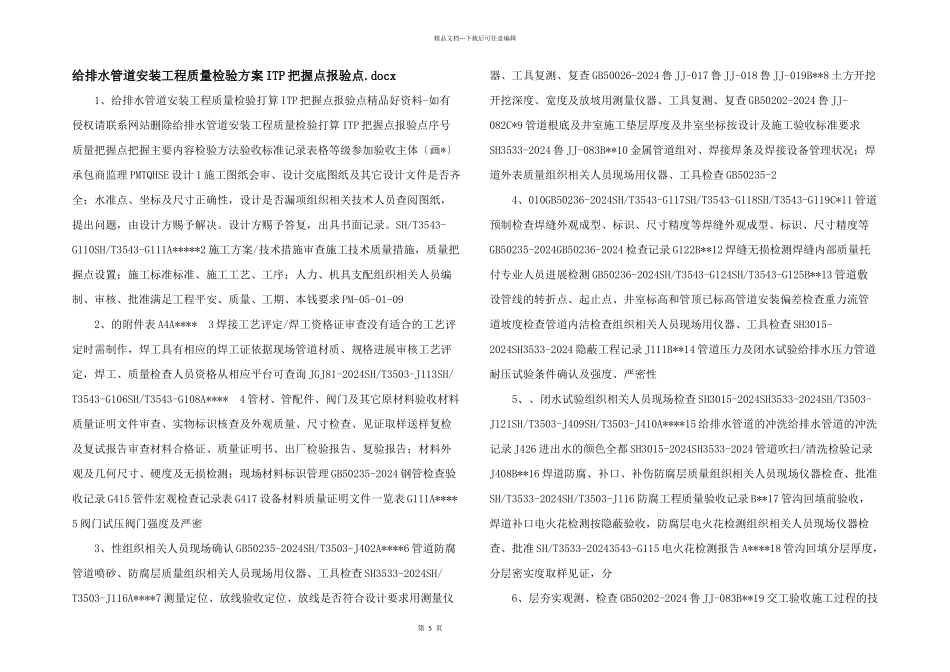

第 5 页精品文档---下载后可任意编辑给排水管道安装工程质量检验方案 ITP 把握点报验点.docx 1、给排水管道安装工程质量检验打算 ITP 把握点报验点精品好资料-如有侵权请联系网站删除给排水管道安装工程质量检验打算 ITP 把握点报验点序号质量把握点把握主要内容检验方法验收标准记录表格等级参加验收主体〔画*〕承包商监理 PMTQHSE 设计 1 施工图纸会审、设计交底图纸及其它设计文件是否齐全；水准点、坐标及尺寸正确性，设计是否漏项组织相关技术人员查阅图纸，提出问题，由设计方赐予解决。设计方赐予答复，出具书面记录。SH/T3543-G110SH/T3543-G111A*****2 施工方案/技术措施审查施工技术质量措施，质量把握点设置；施工标准标准、施工工艺、工序；人力、机具支配组织相关人员编制、审核、批准满足工程平安、质量、工期、本钱要求 PM-05-01-09 2、的附件表 A4A**** 3 焊接工艺评定/焊工资格证审查没有适合的工艺评定时需制作，焊工具有相应的焊工证依据现场管道材质、规格进展审核工艺评定，焊工、质量检查人员资格从相应平台可查询 JGJ81-2024SH/T3503-J113SH/T3543-G106SH/T3543-G108A**** 4 管材、管配件、阀门及其它原材料验收材料质量证明文件审查、实物标识核查及外观质量、尺寸检查、见证取样送样复检及复试报告审查材料合格证、质量证明书、出厂检验报告、复验报告；材料外观及几何尺寸、硬度及无损检测；现场材料标识管理 GB50235-2024 钢管检查验收记录 G415 管件宏观检查记录表 G417 设备材料质量证明文件一览表 G111A**** 5 阀门试压阀门强度及严密 3、性组织相关人员现场确认 GB50235-2024SH/T3503-J402A****6 管道防腐管道喷砂、防腐层质量组织相关人员现场用仪器、工具检查 SH3533-2024SH/T3503-J116A****7 测量定位、放线验收定位、放线是否符合设计要求用测量仪器、工具复测、复查 GB50026-2024 鲁 JJ-017 鲁 JJ-018 鲁 JJ-019B**8 土方开挖开挖深度、宽度及放坡用测量仪器、工具复测、复查 GB50202-2024 鲁 JJ-082C*9 管道根底及井室施工垫层厚度及井室坐标按设计及施工验收标准要求SH3533-2024 鲁 JJ-083B**10 金属管道组对、焊接焊条及焊接设备管理状况；焊道外表质量组织相关人员现场用仪器、工具检查 GB50235-2 4、010GB50236-2024SH/T3543-G117SH/T3543-G118SH/T3543-G119C*11 管道预制检查焊缝外观成型、标识、尺寸精度等焊缝外观成型、标识、尺寸精度等GB502...
