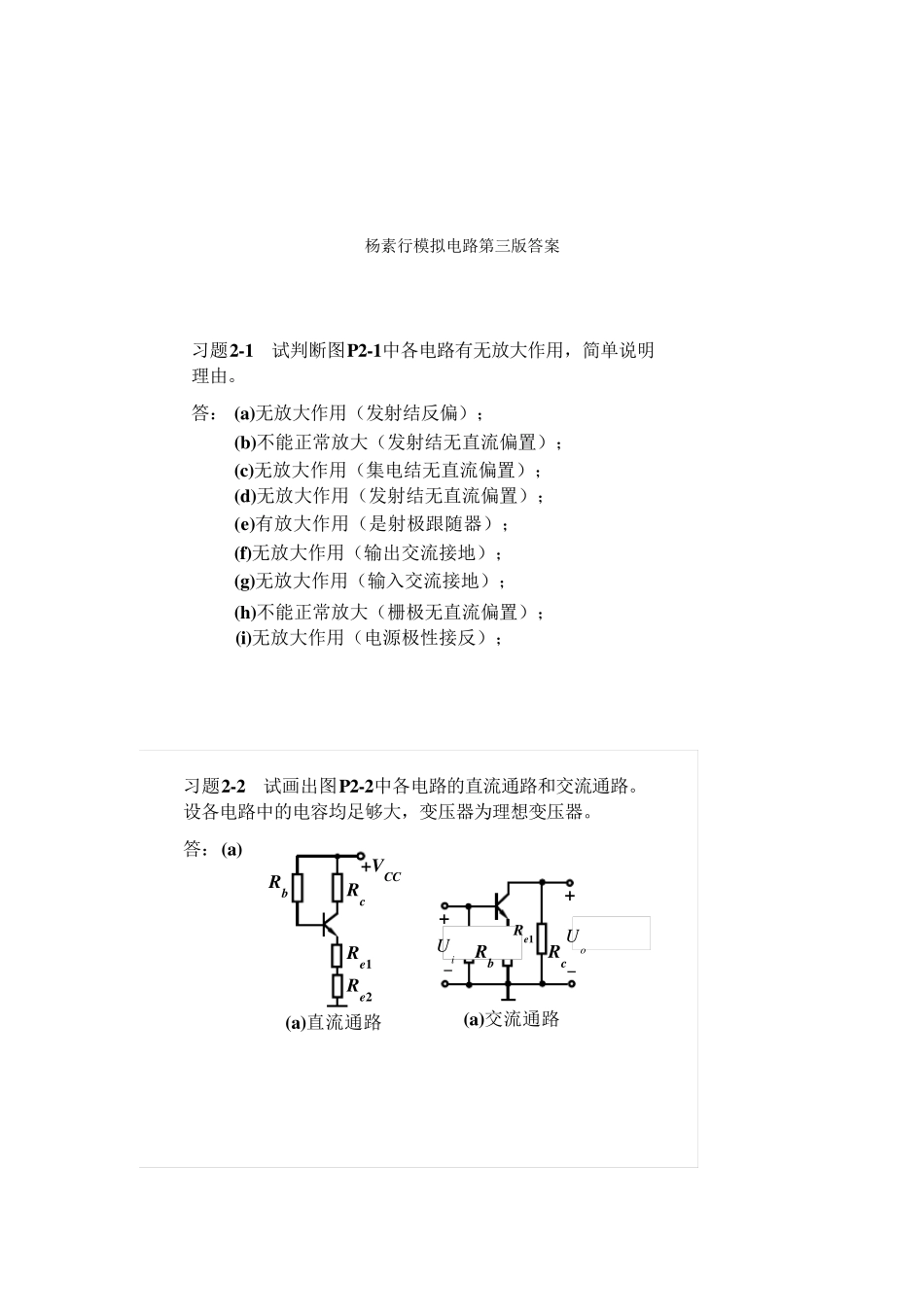

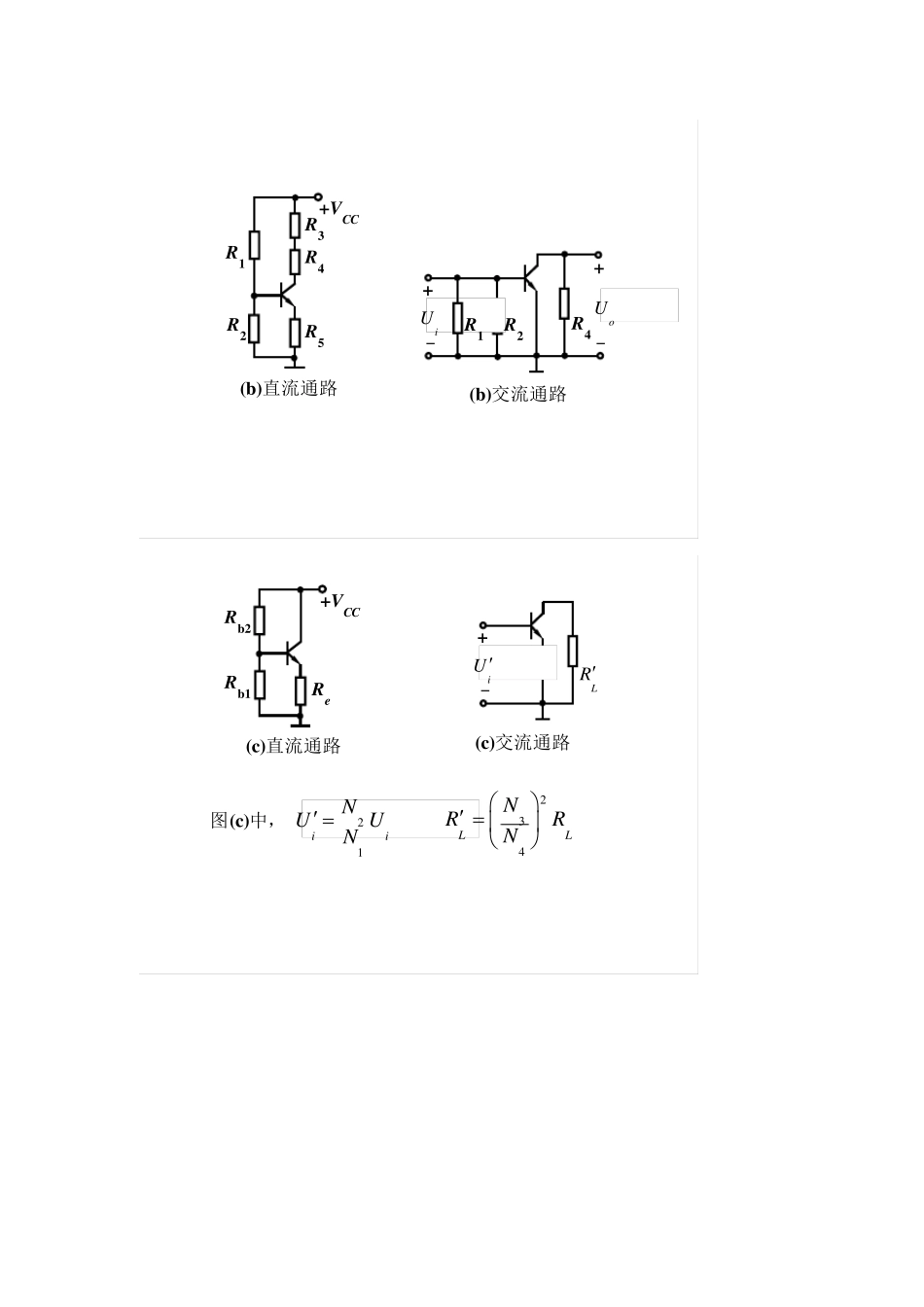

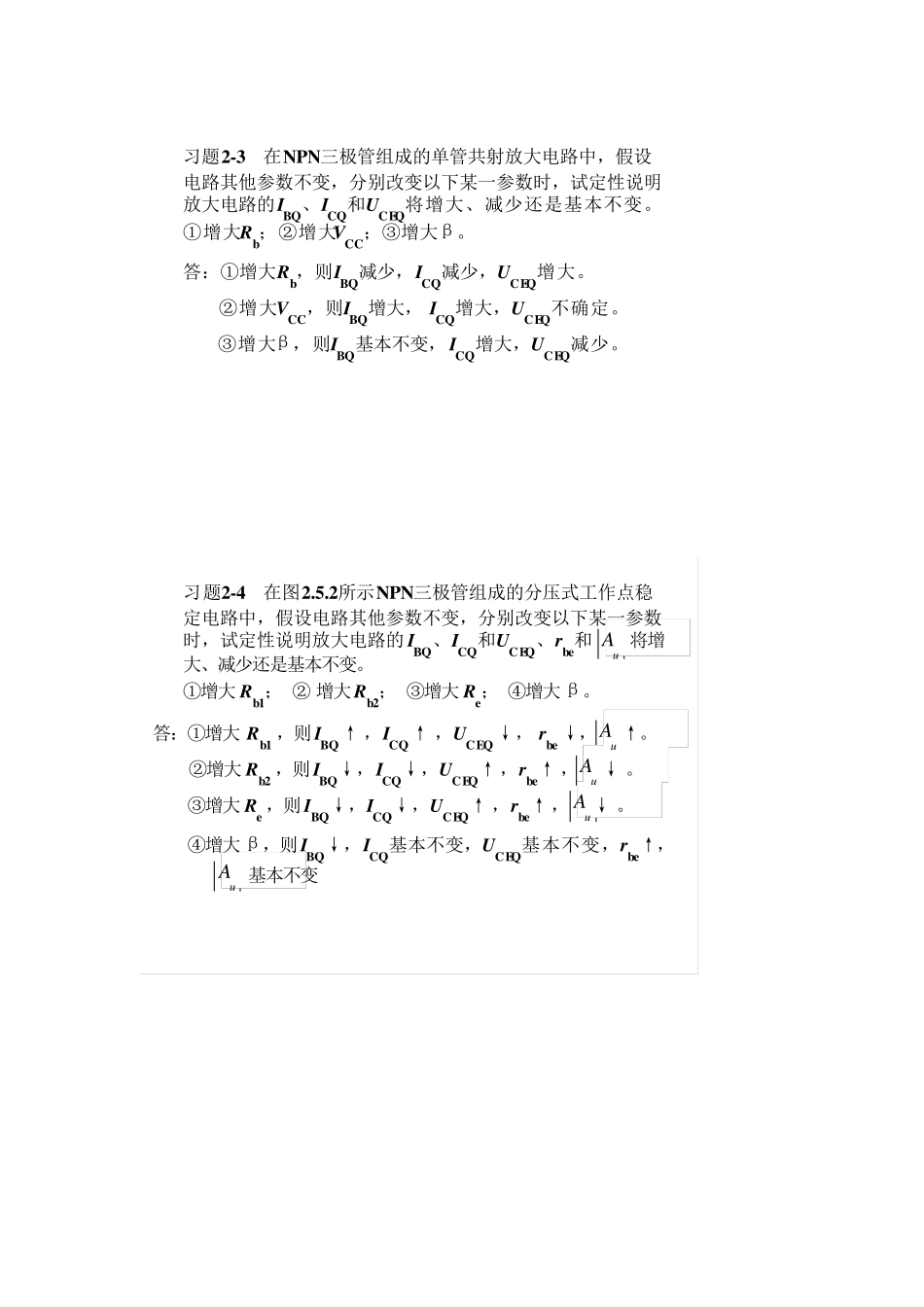

杨素行模拟电路第三版答案 习题2-1试判断图P2-1中各电路有无放大作用，简单说明理由。答： (a)无放大作用（发射结反偏）；(b)不能正常放大（发射结无直流偏置）；(c)无放大作用（集电结无直流偏置）；(d)无放大作用（发射结无直流偏置）；(e)有放大作用（是射极跟随器）；(f)无放大作用（输出交流接地）；(g)无放大作用（输入交流接地）；(h)不能正常放大（栅极无直流偏置）；(i)无放大作用（电源极性接反）；习题2-2试画出图P2-2中各电路的直流通路和交流通路。设各电路中的电容均足够大，变压器为理想变压器。答：(a)Rb+VCCRcRe1Re2(a)直流通路RbRc(a)交流通路Re1iU++--oUR1+VCCR5R3R4(b)直流通路R2R2R4(b)交流通路iU++--oUR1Rb2+VCCRe(c)直流通路Rb1(c)交流通路iU+-LR图(c)中，21iiNUUN 234LLNRRN  习题2-3在NPN三极管组成的单管共射放大电路中，假设电路其他参数不变，分别改变以下某一参数时，试定性说明放大电路的IBQ、ICQ和UCEQ将增大、减少还是基本不变。①增大Rb；②增大VCC；③增大β。答：①增大Rb，则IBQ减少，ICQ减少，UCEQ增大。②增大VCC，则IBQ增大，ICQ增大，UCEQ不确定。③增大β，则IBQ基本不变，ICQ增大，UCEQ减少。习题2-4在图2.5.2所示NPN三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改变以下某一参数时，试定性说明放大电路的IBQ、ICQ和UCEQ、rbe和将增大、减少还是基本不变。①增大Rb1；②增大Rb2；③增大Re；④增大β。uA答：①增大Rb1 ，则IBQ ↑ ，ICQ ↑ ，UCEQ ↓，rbe↓，↑。uA②增大Rb2 ，则IBQ↓，ICQ↓，UCEQ↑，rbe↑ ，↓ 。uA③增大Re，则IBQ↓，ICQ↓，UCEQ↑ ，rbe↑，↓ 。uA④增大β，则IBQ↓，ICQ基本不变，UCEQ基本不变，rbe↑，基本不变uA习题2-5设图P2-5中的三极管β=100，UBEQ=0.6V，VCC=12V，Rc=3k，Rb=120k。求静态工作点处的IBQ、ICQ和UCEQ值。Rb+VCCRcC13k120kiBiC+-+-uIuO解：()(1 )CCCQBQcBQbBEQcBQbBEQVIIRIRURIRU0 .0 2 7(1)CCBEQBQcbVUImARR3 .8 2CEQCCCQBQcUVIIRV习题2-6 设图P2-6(a)中：Rb=510k，Rc=10k，RL=1.5k，VCC=10V。三极管的输出特性曲线如图(b)所示。①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在VCC和三极管不变的情况下，为了把三极管的静态集电极电压UCEQ提高到5V左右，可以改变那些参数？如何改法？③在VCC和三极...
