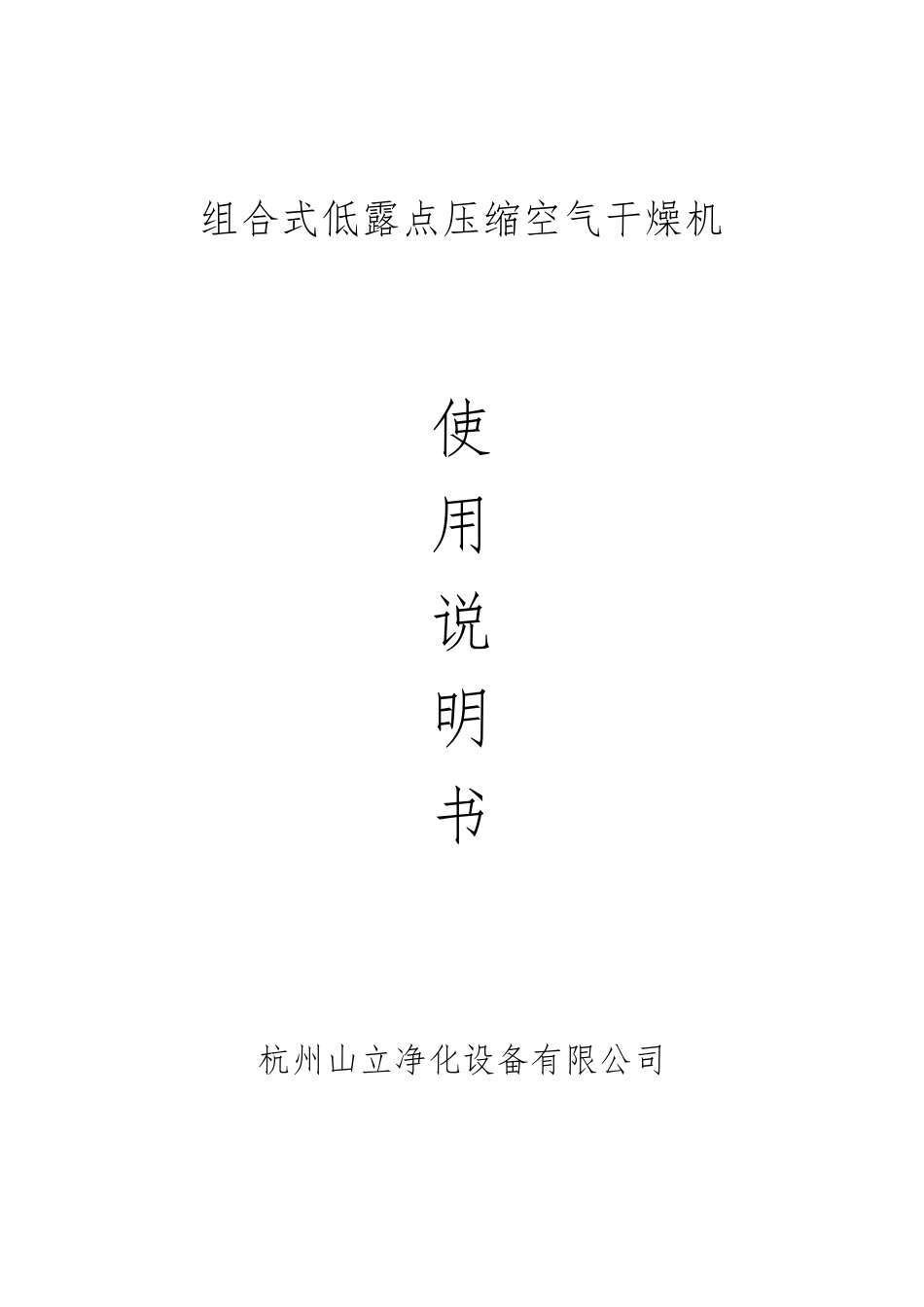

组合式低露点压缩空气干燥机 使 用 说 明 书 杭州山立净化设备有限公司 2 目录 一 ：产 品简 介 1． 基 本原 理 2． 工 艺流 程图 3． 技 术参 数 4． 技 术要 求 二 ：电 气与 自动 控制 三 ：操 作过 程 1． 工 艺过 程 2． 参 数设 置方 法 3． 开 机与 关机 四 ：安 装与 操作 维护 五 ：故 障与 故障 排除 3 一：产品简介 1、基本原理 本机以冷冻式干燥系统作前级进行预干燥，吸附干燥系统作为后级，进行精干燥，经过合理的热力设计组合，即达到了深度干燥的目的，又较大地减少了再生气的耗量，是一种低消耗、高品位的干燥机。 冷冻干燥系统是依据空气中水蒸气含量随着压力和温度而变化的（在一定压力下，空气中水蒸气的极限容量称作饱和含量，相对湿度100%，对应的温度为露点温度），超过饱和含量的水蒸气将呈液态的水珠析出。压力越高，温度越低，露点也越低，水蒸气含量也越小。若把压缩空气通过制冷系统冷却到接近到冰点（0℃ ），过饱和的水蒸气就 会 随温度的降 低呈水珠状 ，凝 结 起 来 。然 后通过机械 分离既可把水排除出来 ，以达到预干燥的目的。 吸附干燥系统是采用特殊多孔表面的固体吸附剂，活性氧化铝、分子筛作为吸附剂，依据分子表面吸附动力学原理，采用变压吸附的原理，既在常温下，升压吸附，空气中的水分子被吸附剂表面吸附；在减（放）压下再生，被吸附的水分子从吸附剂表面解析，由 部 分干燥空气反 向吹 洗 ，带 出机外 ，从而达到深度干燥的目的。 4 2、工艺流程图 3、技术参数 进气温度≤45℃ 进气含 油 量 ≤0.1PPM 工作 压 力 ： 0.6～ 1.0MPa 成 品 气露 点 ： ≤-40℃ 再 生 气量 ： ≤4% 工作 周 期 ： T=10min 4、技术要 求 1) 吸附剂在吸附过程中对进气含油量有较高要求:一般应<0.1ppm 否则将直接影响吸附效果、干燥机寿命,甚至使吸附剂中毒失效。 5 2) 空气进出口管处用户可以根据生产上需要装置旁通管和旁通阀，以便吸干机临时停车检修等，不影响连续生产。 3) 当进口压力变化时，干燥机处理量应除以下表修正系数。 修正系数表 进口压力 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 修正系数 0.5 0.63 0.75 0.88 1.0 1.12 1.25 1.38 1.5 1.63 4) 在突然停机情况下，能有5-10 分钟的缓冲时间，最好应设置储气罐。 5) 压缩机站内设有数台压缩机...
