松下42PA50C电源板电路分析与维修要点

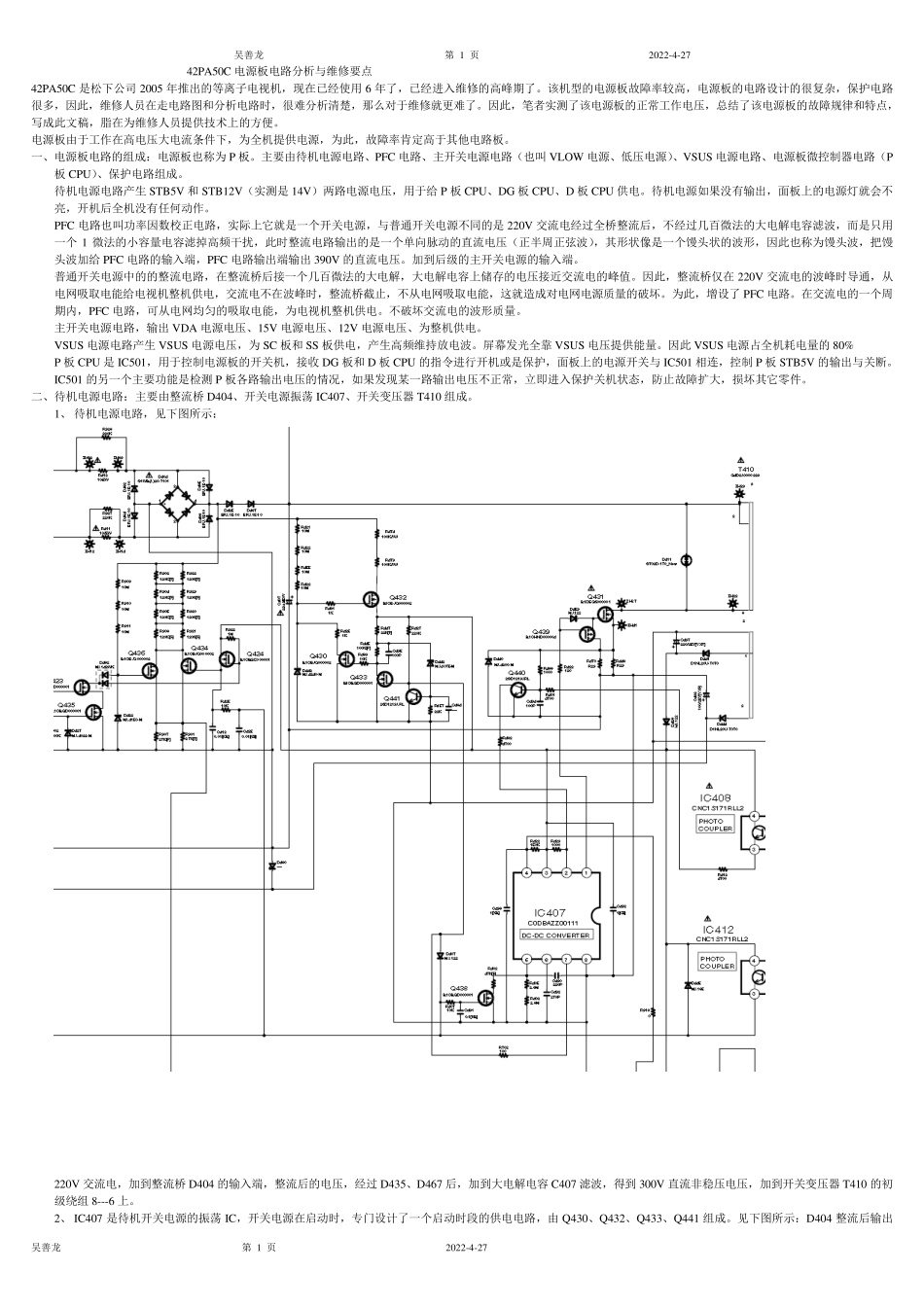

松下42PA50C电源板电路分析与维修要点_第1页
1/40

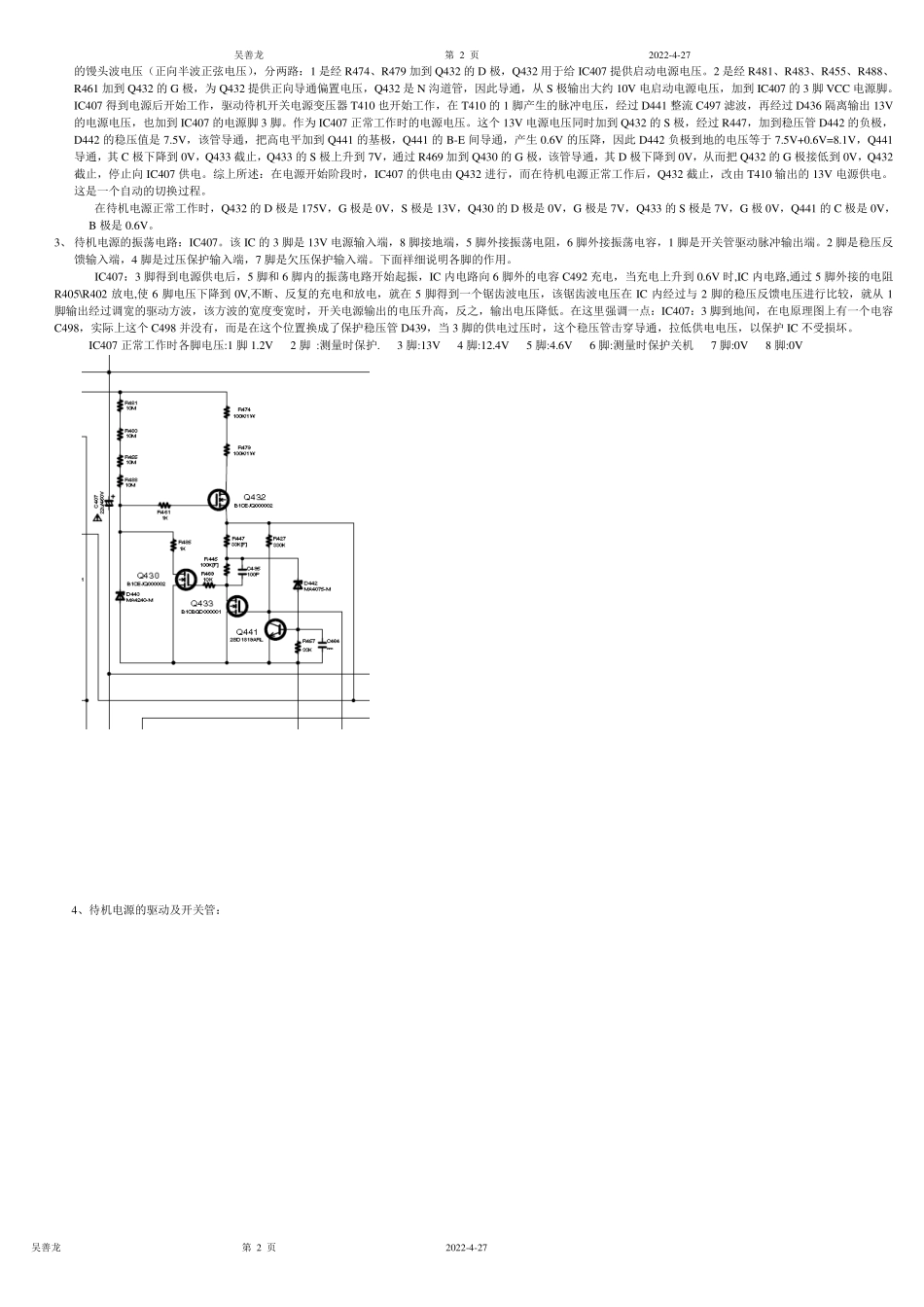

松下42PA50C电源板电路分析与维修要点_第2页
2/40

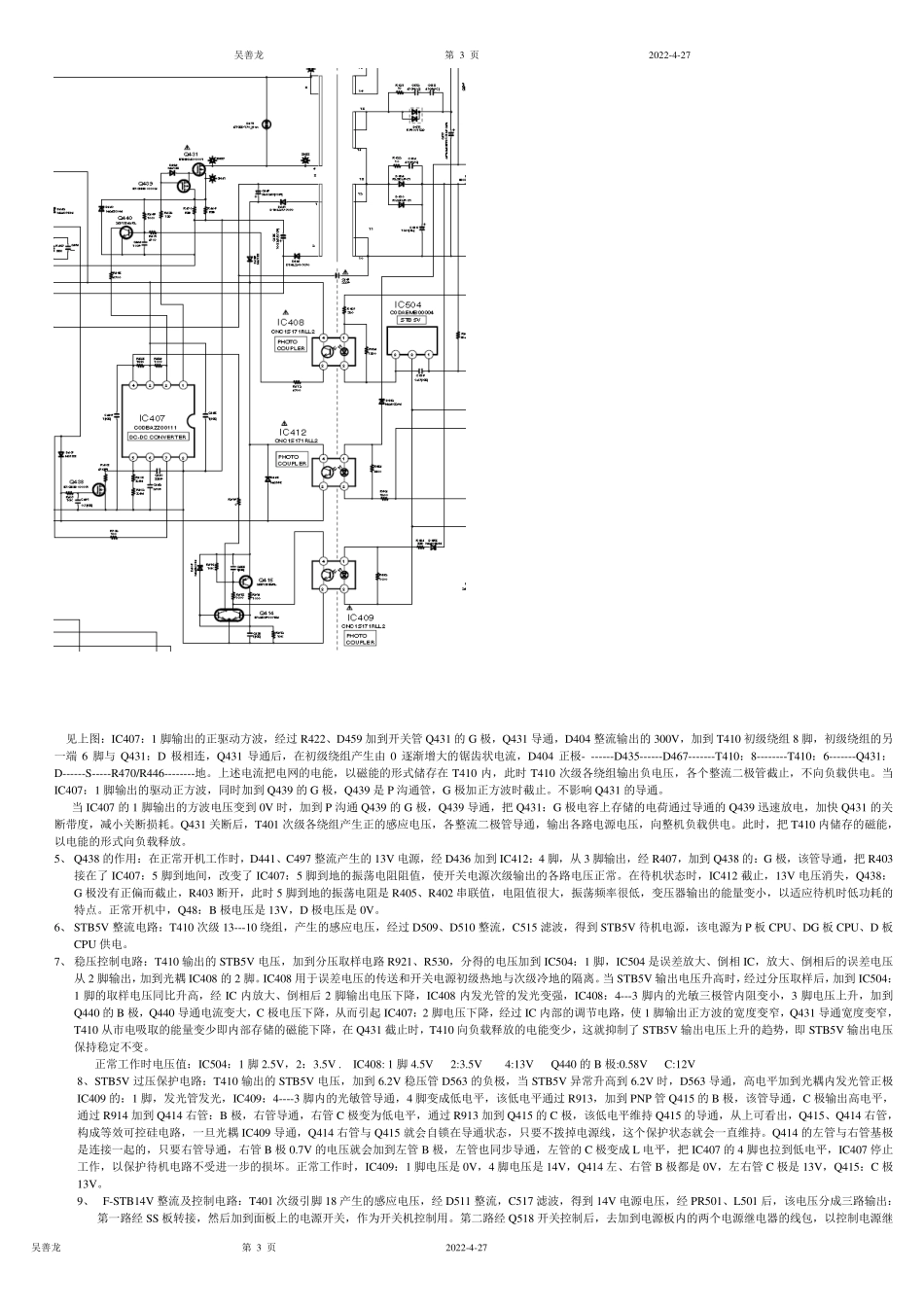

松下42PA50C电源板电路分析与维修要点_第3页
3/40
吴善龙 第 1 页 2022-4-27 吴善龙 第 1 页 2022-4-27 42PA50C 电源板电路分析与维修要点 42PA50C 是松下公司2005 年推出的等离子电视机,现在已经使用6 年了,已经进入维修的高峰期了。该机型的电源板故障率较高,电源板的电路设计的很复杂,保护电路很多,因此,维修人员在走电路图和分析电路时,很难分析清楚,那么对于维修就更难了。因此,笔者实测了该电源板的正常工作电压,总结了该电源板的故障规律和特点,写成此文稿,脂在为维修人员提供技术上的方便。 电源板由于工作在高电压大电流条件下,为全机提供电源,为此,故障率肯定高于其他电路板。 一、电源板电路的组成:电源板也称为P 板。主要由待机电源电路、PFC 电路、主开关电源电路(也叫 VLOW 电源、低压电源)、VSUS 电源电路、电源板微控制器电路(P板CPU)、保护电路组成。 待机电源电路产生 STB5V 和STB12V(实测是14V)两路电源电压,用于给 P 板CPU、DG 板CPU、D 板CPU 供电。待机电源如果没有输出,面板上的电源灯就会不亮,开机后全机没有任何动作。 PFC 电路也叫功率因数校正电路,实际上它就是一个开关电源,与普通开关电源不同的是220V 交流电经过全桥整流后,不经过几百微法的大电解电容滤波,而是只用一个 1 微法的小容量电容滤掉高频干扰,此时整流电路输出的是一个单向脉动的直流电压(正半周正弦波),其形状像是一个馒头状的波形,因此也称为馒头波,把馒头波加给 PFC 电路的输入端,PFC 电路输出端输出390V 的直流电压。加到后级的主开关电源的输入端。 普通开关电源中的的整流电路,在整流桥后接一个几百微法的大电解,大电解电容上储存的电压接近交流电的峰值。因此,整流桥仅在220V 交流电的波峰时导通,从电网吸取电能给电视机整机供电,交流电不在波峰时,整流桥截止,不从电网吸取电能,这就造成对电网电源质量的破坏。为此,增设了PFC 电路。在交流电的一个周期内,PFC 电路,可从电网均匀的吸取电能,为电视机整机供电。不破坏交流电的波形质量。 主开关电源电路,输出VDA 电源电压、15V 电源电压、12V 电源电压、为整机供电。 VSUS 电源电路产生 VSUS 电源电压,为SC 板和SS 板供电,产生高频维持放电波。屏幕发光全靠 VSUS 电压提供能量。因此VSUS 电源占全机耗电量的80% P 板CPU 是IC501,用于控制电源板的开关机,接收 DG 板和D 板CPU 的指令进行开机或是保护,面板上的电源开关与IC50...
