松散回潮机讲义

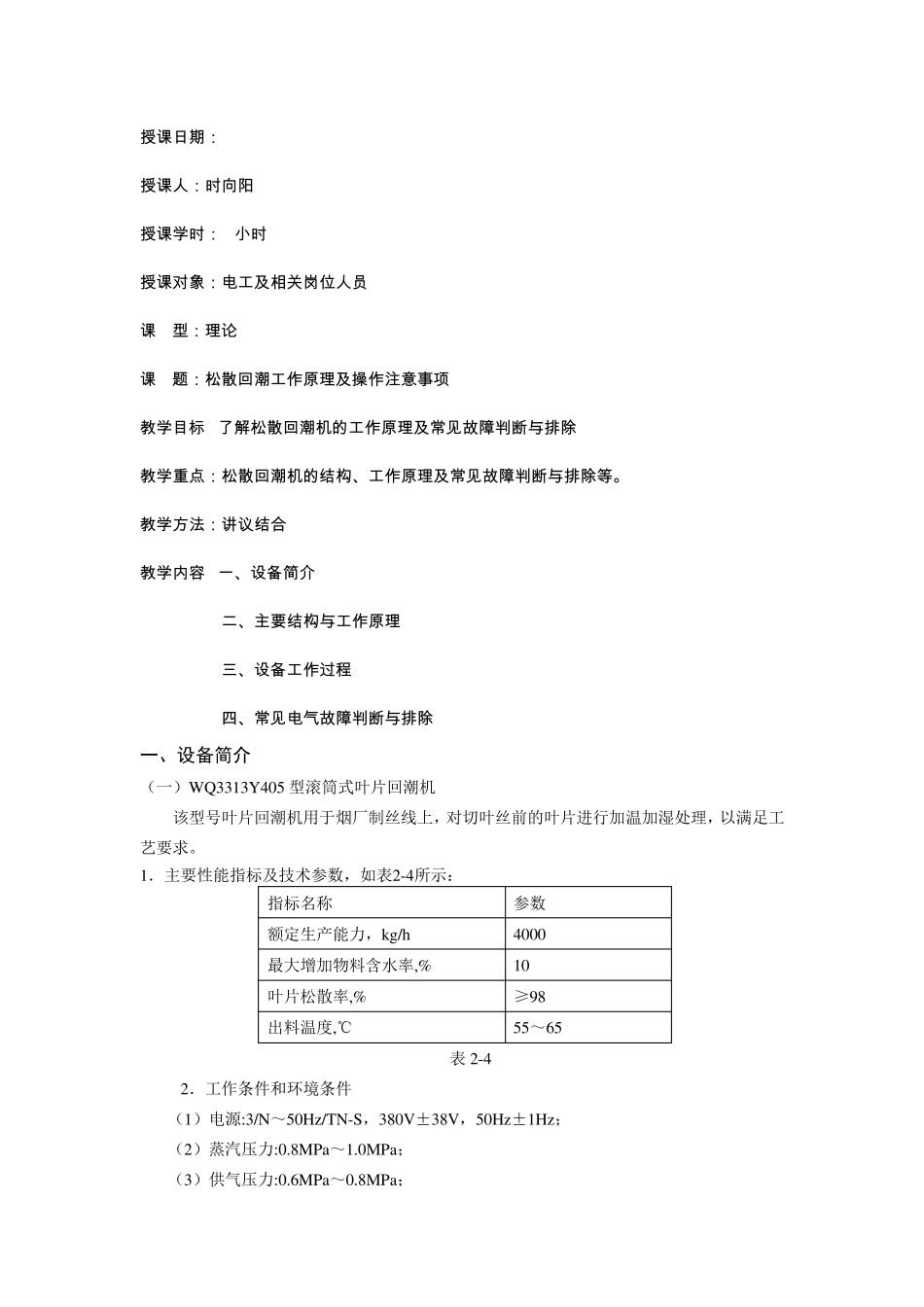

松散回潮机讲义_第1页
1/7

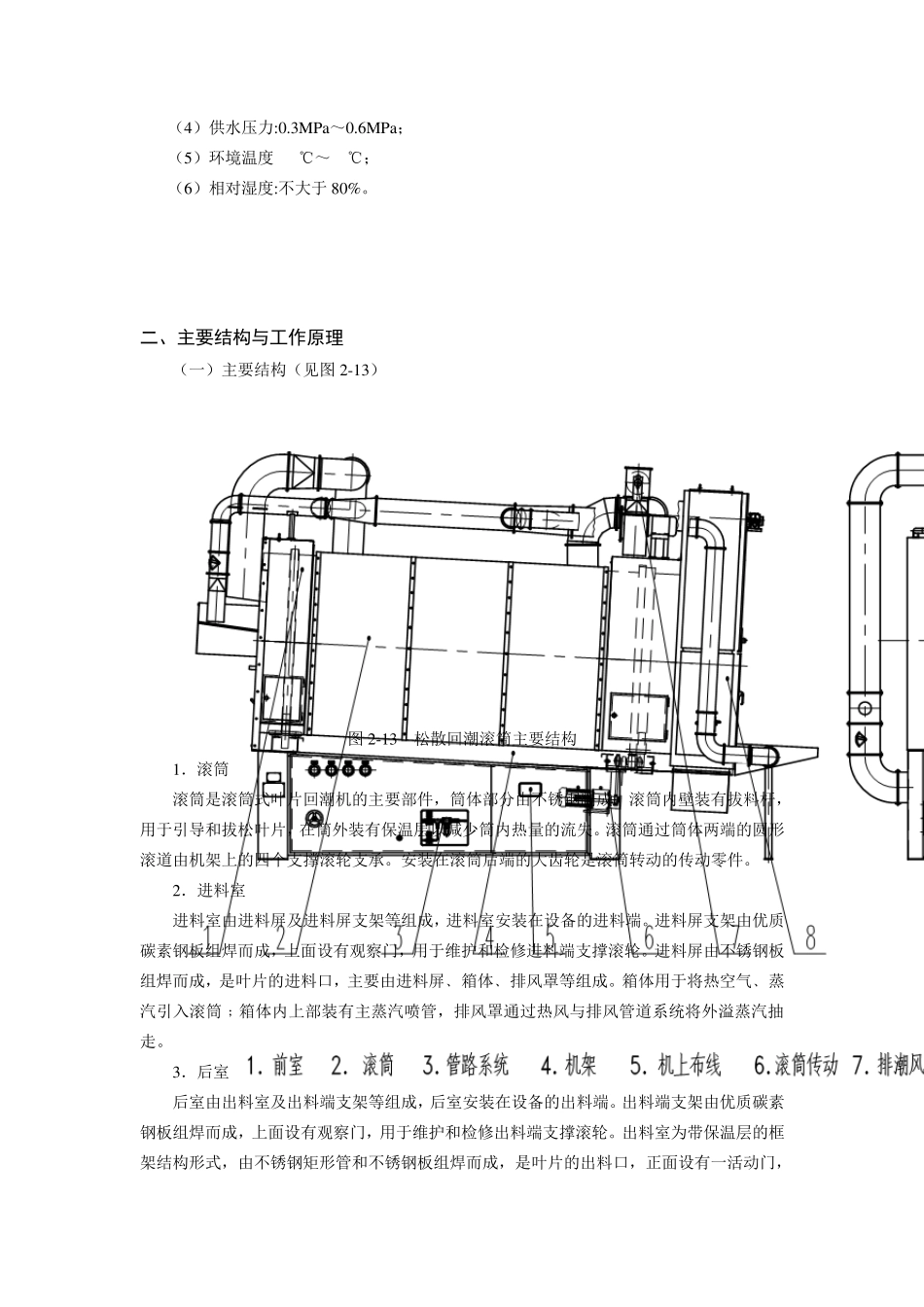

松散回潮机讲义_第2页
2/7

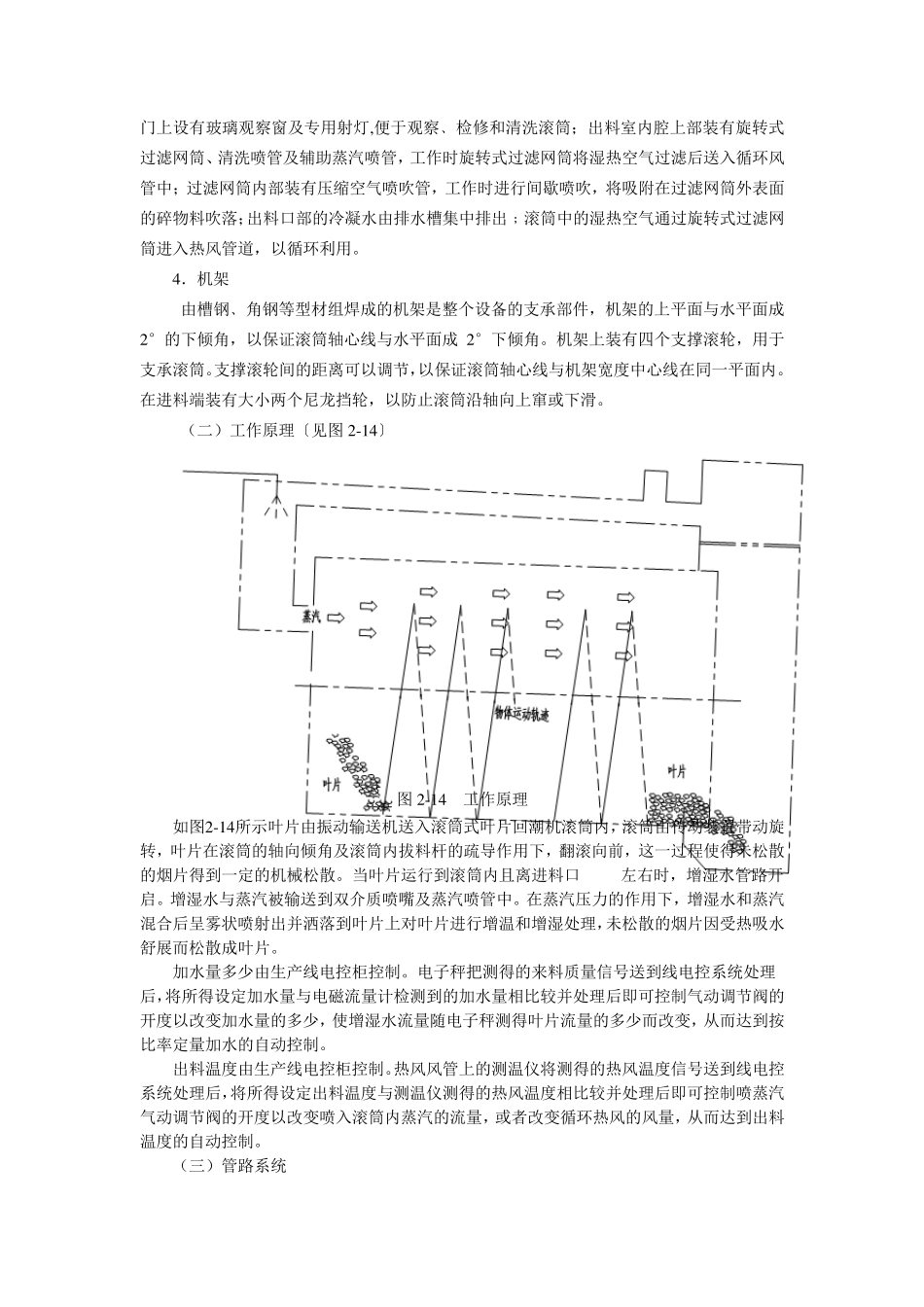

松散回潮机讲义_第3页
3/7
授 课 日 期 : 2010.03 授 课 人 : 时 向 阳 授 课 学 时 : 2小 时 授 课 对 象 : 电 工 及 相 关 岗 位 人 员 课 型 : 理 论 课 题 : 松 散 回 潮 工 作 原 理 及 操 作 注 意 事 项 教 学 目 标 : 了 解 松 散 回 潮 机 的 工 作 原 理 及 常 见 故 障 判 断 与 排 除 教 学 重 点 : 松 散 回 潮 机 的 结 构 、工 作 原 理 及 常 见 故 障 判 断 与 排 除 等。 教 学 方法: 讲议结 合 教 学 内容: 一、设备简介 二、主要结 构 与 工 作 原 理 三、设备工 作 过程 四、常 见 电 气故 障 判 断 与 排 除 一、设备简介 (一)WQ3313Y405 型滚筒式叶片回潮机 该型号叶片回潮机用于烟厂制丝线上,对切叶丝前的叶片进行加温加湿处理,以满足工艺要求。 1.主要性能指标及技术参数,如表2-4所示: 表2-4 2.工作条件和环境条件 (1)电源:3/N~50Hz/TN-S,380V±38V,50Hz±1Hz; (2)蒸汽压力:0.8MPa~1.0MPa; (3)供气压力:0.6MPa~0.8MPa; 指标名称 参数 额定生产能力,kg/h 4000 最大增加物料含水率,% 10 叶片松散率,% ≥98 出料温度,℃ 55~65 (4)供水压力:0.3MPa~0.6MPa; (5)环境温度:10℃~40℃; (6)相对湿度:不大于 80%。 二、主要结构与工作原理 (一)主要结构(见图 2-13) 图 2-13 松散回潮滚筒主要结构 1.滚筒 滚筒是滚筒式叶片回潮机的主要部件,筒体部分由不锈钢制成。滚筒内壁装有拔料杆,用于引导和拔松叶片,在筒外装有保温层以减少筒内热量的流失。滚筒通过筒体两端的圆形滚道由机架上的四个支撑滚轮支承。安装在滚筒后端的大齿轮是滚筒转动的传动零件。 2.进料室 进料室由进料屏及进料屏支架等组成,进料室安装在设备的进料端。进料屏支架由优质碳素钢板组焊而成,上面设有观察门,用于维护和检修进料端支撑滚轮。进料屏由不锈钢板组焊而成,是叶片的进料口,主要由进料屏﹑箱体﹑排风罩等组成。箱体用于将热空气﹑蒸汽引入滚筒﹔箱体内上部装有主蒸汽喷管,排风罩通过热风与排风管道系统将外溢蒸汽抽走。 3.后室 后室由出料室及出料端支架等组成,后室安装在设备的出料端。出料端支架由优质碳素钢板组焊而成,上面设有观察门,用于维护和检修出料端支撑滚轮。出料室为带保温层的框架结构形式,由不锈钢矩形管和不锈...
