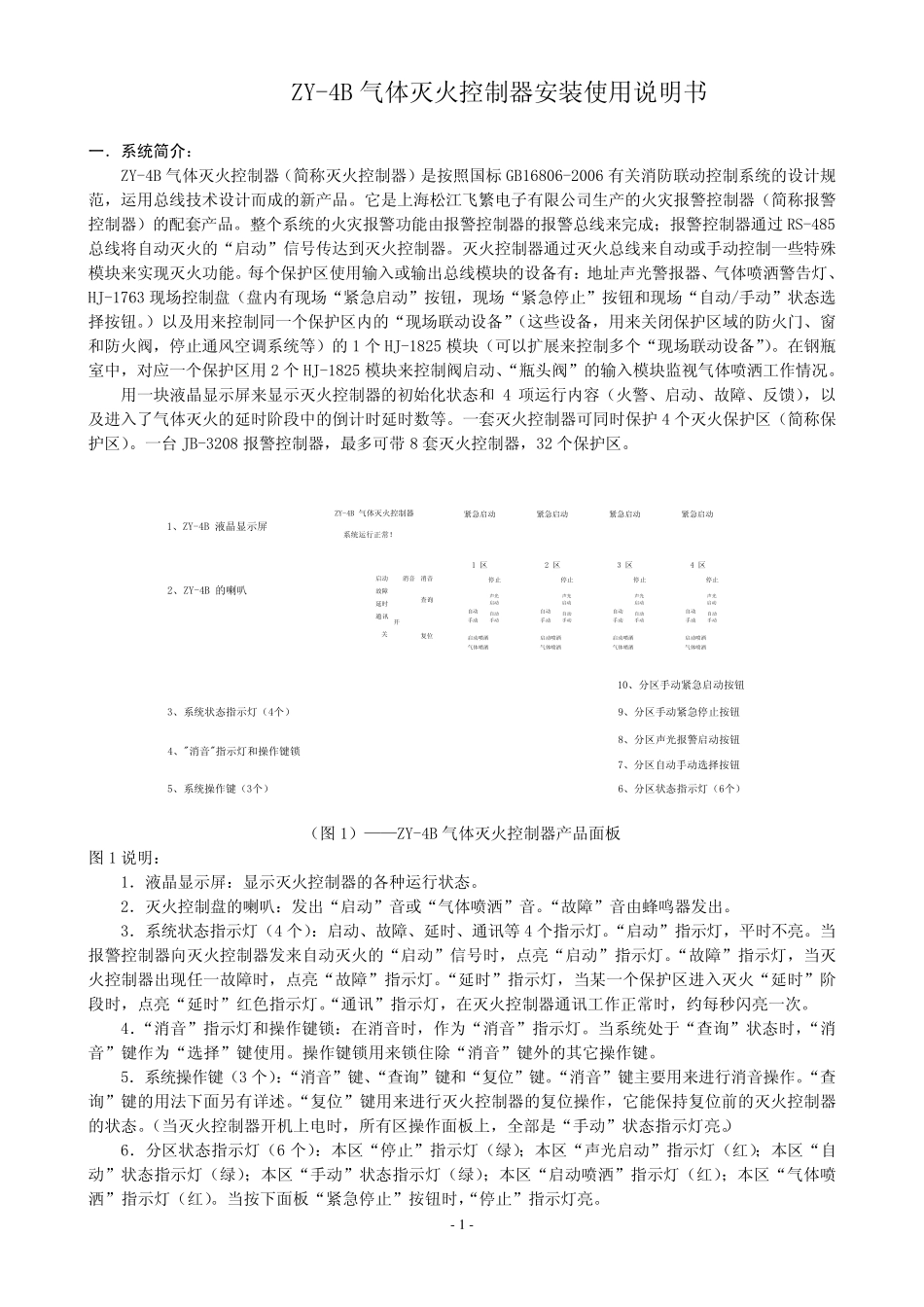

ZY-4B 气体灭火控制器 使 用 说 明 书 上海松江飞繁电子有限公司 2009 年6 月18 日版本,2010 年9 月18 日修改 ZY-4B 气 体 灭 火 控 制 器 安 装 使 用 说 明 书 一.系统简介: ZY-4B 气 体 灭 火 控 制 器 ( 简 称 灭 火 控 制 器 ) 是 按 照 国 标 GB16806-2006 有 关 消 防 联 动 控 制 系 统 的 设 计 规范 , 运 用 总 线 技 术 设 计 而 成 的 新 产 品 。 它 是 上 海 松 江 飞 繁 电 子 有 限 公 司 生 产 的 火 灾 报 警 控 制 器 ( 简 称 报 警控 制 器 ) 的 配 套 产 品 。 整 个 系 统 的 火 灾 报 警 功 能 由 报 警 控 制 器 的 报 警 总 线 来 完 成 ; 报 警 控 制 器 通 过 RS-485总 线 将 自 动 灭 火 的 “ 启 动 ” 信 号 传 达 到 灭 火 控 制 器 。 灭 火 控 制 器 通 过 灭 火 总 线 来 自 动 或 手 动 控 制 一 些 特 殊模 块 来 实 现 灭 火 功 能 。 每 个 保 护 区 使 用 输 入 或 输 出 总 线 模 块 的 设 备 有 : 地 址 声 光 警 报 器 、 气 体 喷 洒 警 告 灯 、HJ-1763 现 场 控 制 盘 ( 盘 内 有 现 场 “ 紧 急 启 动 ” 按 钮 , 现 场 “ 紧 急 停 止 ” 按 钮 和 现 场 “ 自 动 /手 动 ” 状 态 选择 按 钮 。) 以 及用 来 控 制 同一 个 保 护 区 内 的 “ 现 场 联 动 设 备 ”( 这些 设 备 , 用 来 关 闭保 护 区 域的 防 火 门、 窗和 防 火 阀, 停 止 通 风空调系 统 等) 的 1 个 HJ-1825 模 块 ( 可以 扩展来 控 制 多个 “ 现 场 联 动 设 备 ”)。 在钢瓶室中, 对应一 个 保 护 区 用 2 个 HJ-1825 模 块 来 控 制 阀启 动 、“ 瓶头阀” 的 输 入 模 块 监视气 体 喷 洒 工作情况。 用 一 块 液晶显示屏来 显示灭 火 控 制 器 的 初始化状 态 和4 项运 行内 容( 火 警 、 启 动 、 故障、 反馈), 以及进入 了气 体 灭 火 的 延时阶段中的 倒计 时延时数等。 一 套 灭 火 控 制 器 可同时保 护 4 个 灭 火 保 护 ...
