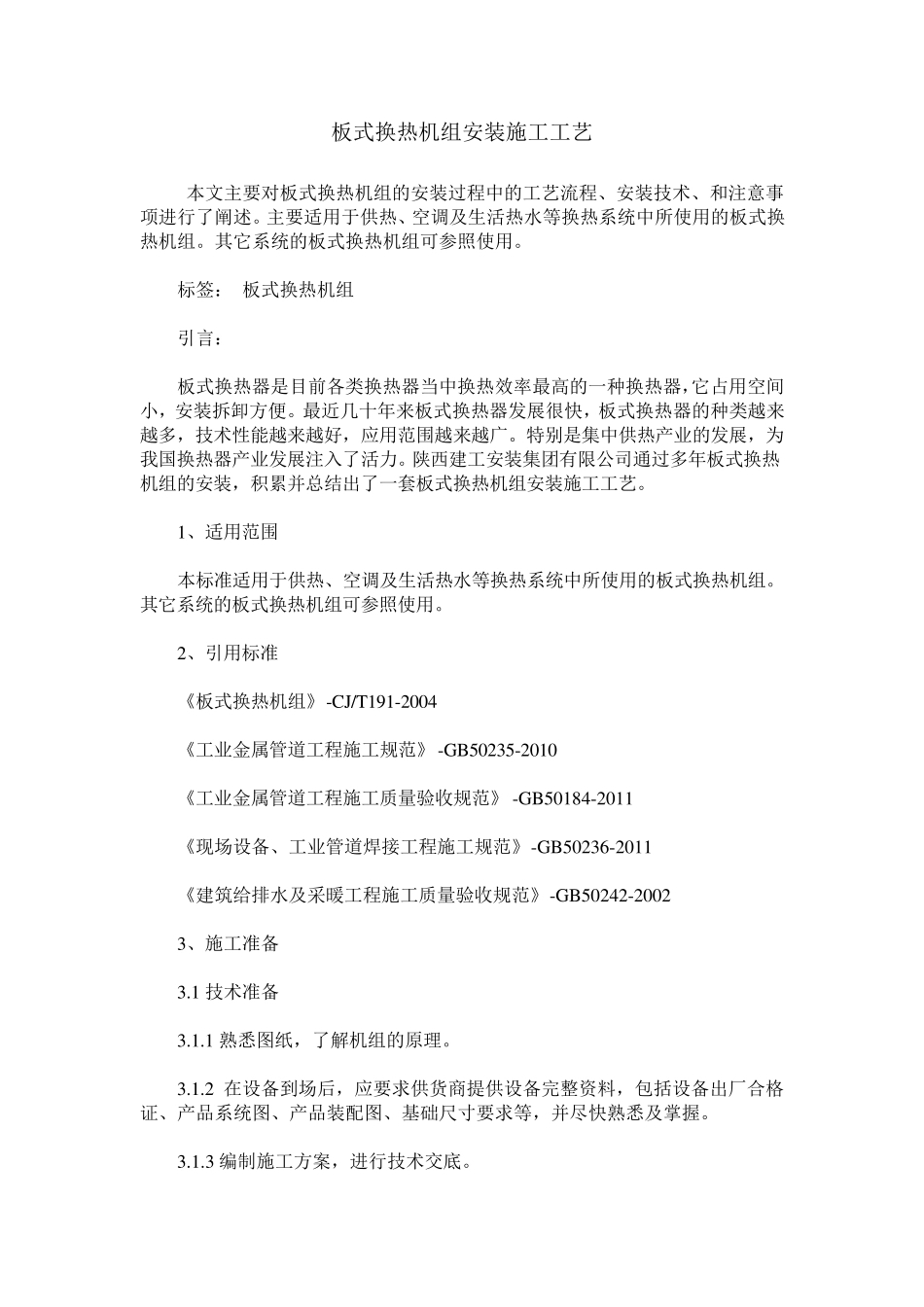

板式换热机组安装施工工艺

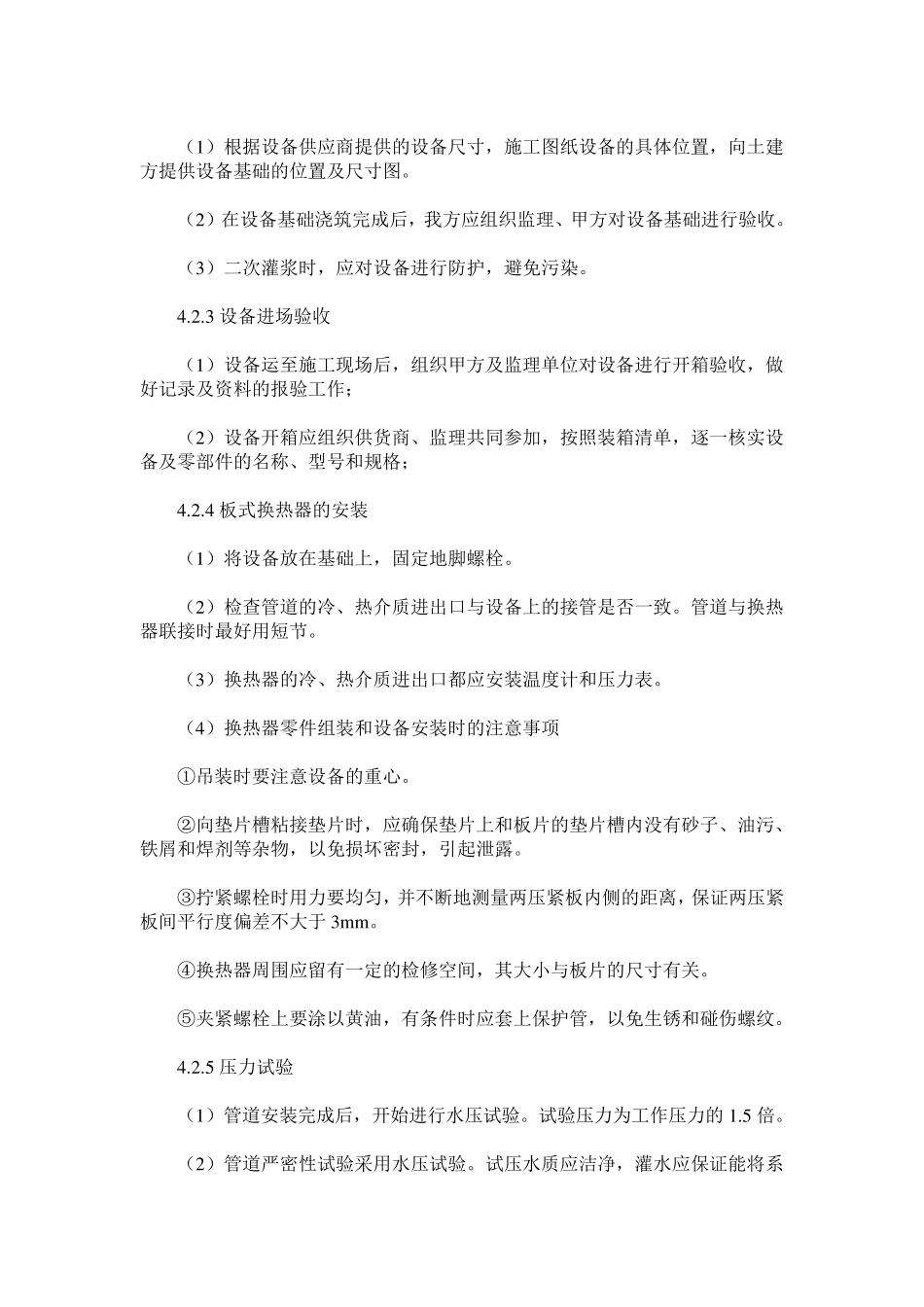

板式换热机组安装施工工艺 本文主要对板式换热机组的安装过程中的工艺流程、安装技术、和注意事项进行了阐述。主要适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。其它系统的板式换热机组可参照使用。 标签： 板式换热机组 引言： 板式换热器是目前各类换热器当中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。最近几十年来板式换热器发展很快，板式换热器的种类越来越多，技术性能越来越好，应用范围越来越广。特别是集中供热产业的发展，为我国换热器产业发展注入了活力。陕西建工安装集团有限公司通过多年板式换热机组的安装，积累并总结出了一套板式换热机组安装施工工艺。 1、适用范围 本标准适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。其它系统的板式换热机组可参照使用。 2、引用标准 《板式换热机组》-CJ/T 191-2004 《工业金属管道工程施工规范》 -GB50235-2010 《工业金属管道工程施工质量验收规范》 -GB50184-2011 《现场设备、工业管道焊接工程施工规范》-GB50236-2011 《建筑给排水及采暖工程施工质量验收规范》-GB50242-2002 3、施工准备 3.1 技术准备 3.1.1 熟悉图纸，了解机组的原理。 3.1.2 在设备到场后，应要求供货商提供设备完整资料，包括设备出厂合格证、产品系统图、产品装配图、基础尺寸要求等，并尽快熟悉及掌握。 3.1.3 编制施工方案，进行技术交底。 3 .1 .4 对施工人员进行安全技术交底。 3 .2 物资准备 板式换热机组的规格、型号应满足设计及规范要求，且随机零配件、资料文件齐全。 3 .3 施工设备准备 3 .3 .1 主要机具准备 电焊机、切割机、套丝机、台钻、磨光机 3 .3 .2 测量及计量器具 水准仪、压力表、框式水平仪、卷尺、氧气表、乙炔表、线坠等。 3 .3 .3 倒链、各类扳手、榔头等。 3 .4 作业条件准备 3 .4 .1 设备基础必须浇筑完成并且验收合格； 3 .4 .2 施工道路、场地、用水用电已满足施工要求； 3 .4 .3 设备已到场且具备安装条件； 3 .4 .4 施工机具，测量器具、作业人员满足施工要求。 4 、施工工艺 4 .1 施工工艺流程 板式换热机组安装工艺流程图 4 .2 操作要求 4 .2 .1 熟悉图纸 熟悉图纸，系统原理图。熟悉施工现场，知道一次侧、二次侧管网的进回水管的接口位置，设备的位置。 4 .2 .2 预制基础基础验收 （1）根据设备供应商提供的设备尺寸，施工图纸设备的...
