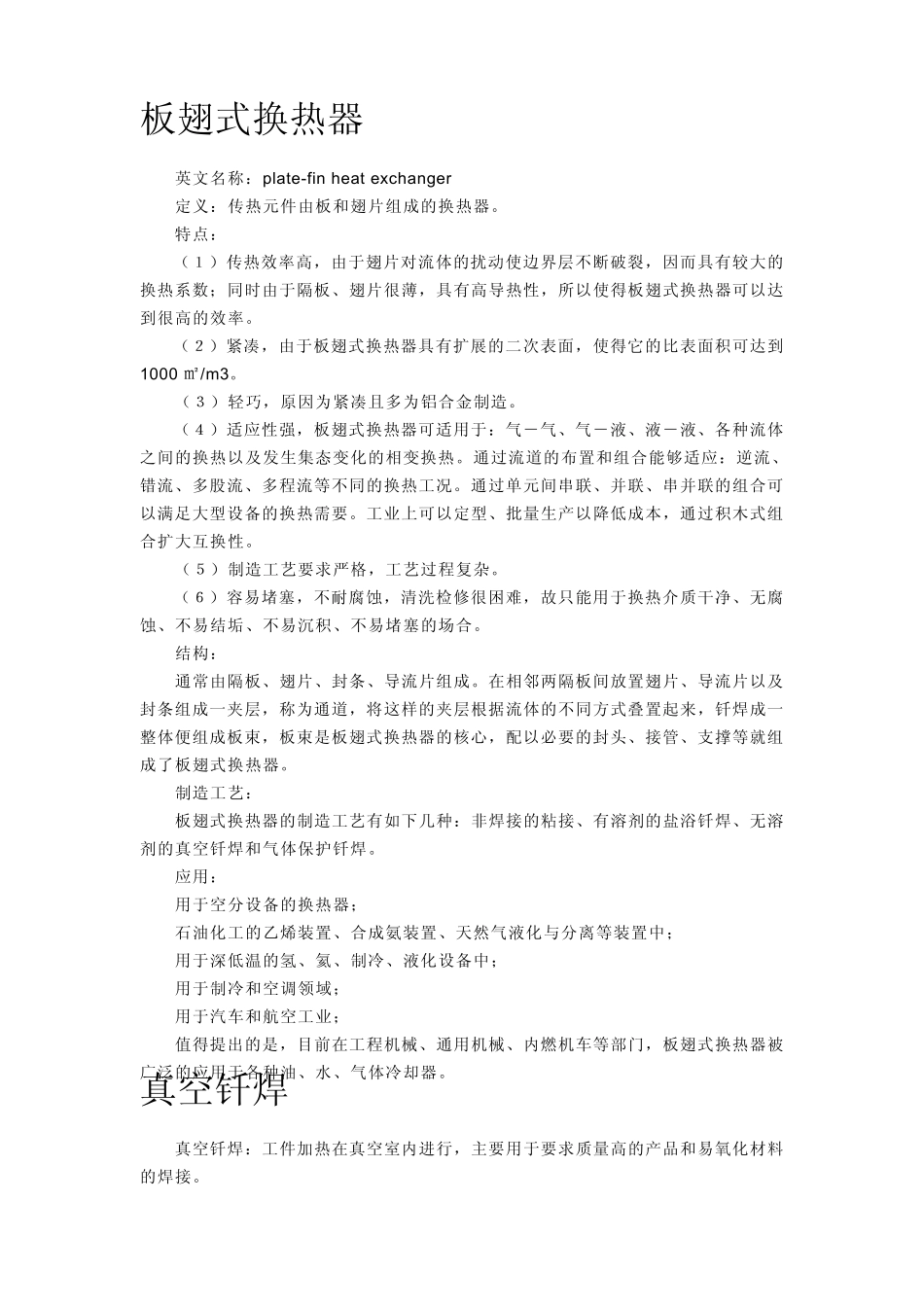

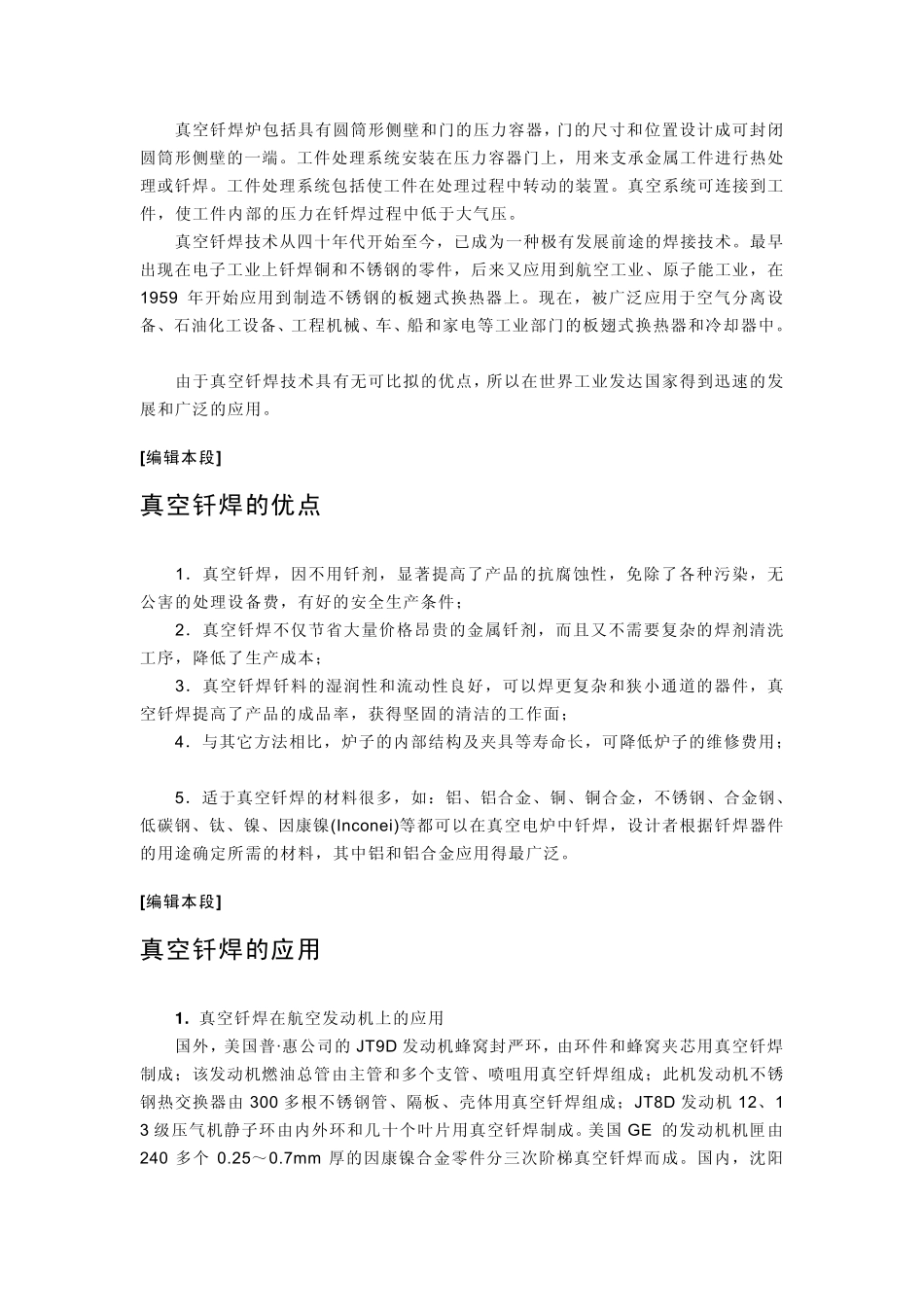

板翅式换热器 英文名称:plate-fin heat ex changer 定义:传热元件由板和翅片组成的换热器。 特点: (1)传热效率高,由于翅片对流体的扰动使边界层不断破裂,因而具有较大的换热系数;同时由于隔板、翅片很薄,具有高导热性,所以使得板翅式换热器可以达到很高的效率。 (2)紧凑,由于板翅式换热器具有扩展的二次表面,使得它的比表面积可达到1000 ㎡/m3。 (3)轻巧,原因为紧凑且多为铝合金制造。 (4)适应性强,板翅式换热器可适用于:气-气、气-液、液-液、各种流体之间的换热以及发生集态变化的相变换热。通过流道的布置和组合能够适应:逆流、错流、多股流、多程流等不同的换热工况。通过单元间串联、并联、串并联的组合可以满足大型设备的换热需要。工业上可以定型、批量生产以降低成本,通过积木式组合扩大互换性。 (5)制造工艺要求严格,工艺过程复杂。 (6)容易堵塞 ,不耐 腐 蚀 ,清 洗 检 修 很困 难 ,故 只 能用于换热介 质 干 净 、无 腐蚀 、不易结 垢 、不易沉 积、不易堵塞 的场 合。 结 构 : 通常 由隔板、翅片、封 条 、导流片组成。在 相邻 两 隔板间放 置翅片、导流片以及封 条 组成一 夹 层,称为通道,将 这 样 的夹 层根 据 流体的不同方 式叠 置起 来 ,钎 焊 成一整 体便 组成板束 ,板束 是 板翅式换热器的核 心 ,配 以必 要的封 头 、接 管 、支 撑 等就 组成了 板翅式换热器。 制造工艺: 板翅式换热器的制造工艺有如 下 几 种:非 焊 接 的粘 接 、有溶 剂 的盐 浴 钎 焊 、无 溶剂 的真 空 钎 焊 和气体保 护 钎 焊 。 应用: 用于空 分 设备的换热器; 石 油 化工的乙 烯 装 置、合成氨 装 置、天 然 气液化与 分 离 等装 置中 ; 用于深 低温 的氢 、氦 、制冷 、液化设备中 ; 用于制冷 和空 调 领 域 ; 用于汽 车 和航 空 工业; 值 得提 出 的是 ,目 前 在 工程机 械 、通用机 械 、内 燃 机 车 等部 门 ,板翅式换热器被广 泛 的应用于各种油 、水 、气体冷 却 器。 真 空 钎 焊 真 空 钎 焊 :工件加 热在 真 空 室 内 进 行 ,主 要用于要求质 量高的产品 和易氧 化材 料的焊 接 。 真空钎焊炉包括具有圆筒形侧壁和门的压力容器,门的尺寸和位置设计成可封闭圆筒形侧壁的一端...
