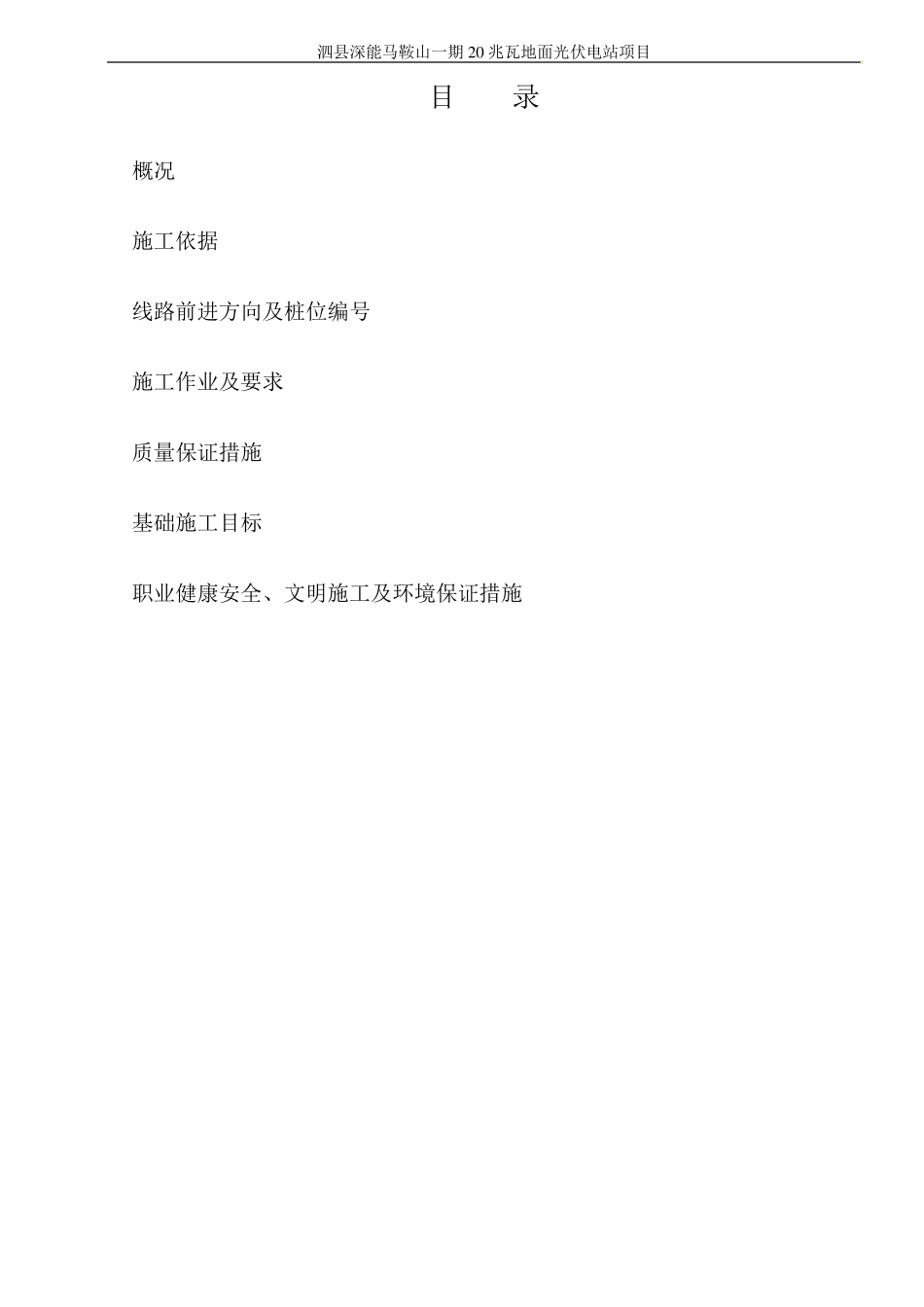

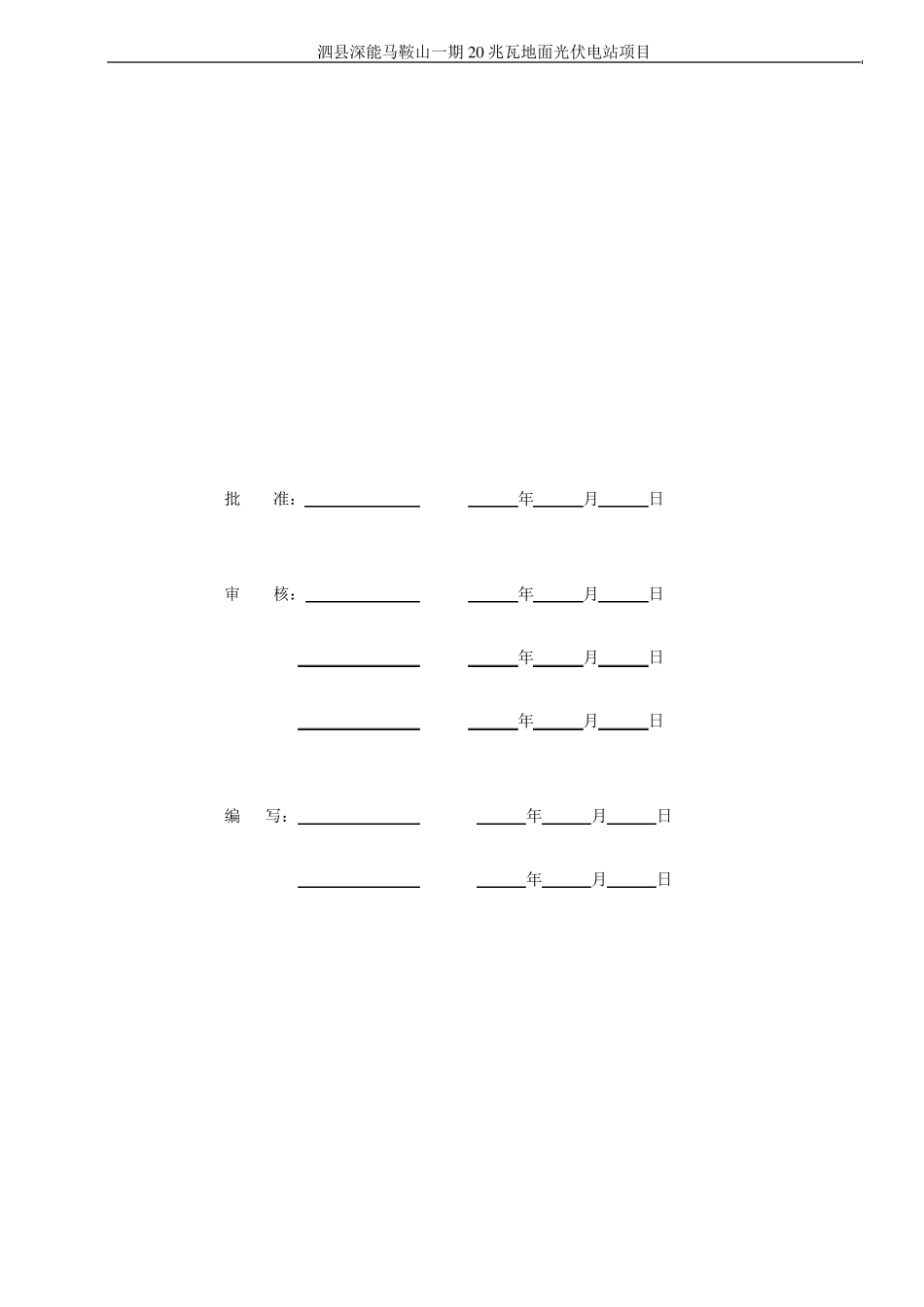

泗县深能马鞍山一期 2 0 兆瓦地面光伏电站项目 泗县深能马鞍山一期 20兆瓦地面 光伏电站项目 架空电力线路基础施工方案 中国能源建设集团江苏省电力建设第三工程有限公司 泗县深能马鞍山光伏项目部（章） 二 0 一六年四月十一日 泗县深能马鞍山一期 2 0 兆瓦地面光伏电站项目 批 准： 年 月 日 审 核： 年 月 日 年 月 日 年 月 日 编 写： 年 月 日 年 月 日 泗县深能马鞍山一期2 0 兆瓦地面光伏电站项目 目 录 1.概况 ............................................................. 1 2.施工依据 ......................................................... 1 3.线路前进方向及桩位编号 ........................................... 2 4.施工作业及要求 ................................................... 2 5.质量保证措施 ..................................................... 7 6.基础施工目标 .................................................... 10 7.职业健康安全、文明施工及环境保证措施 ............................ 10 泗县深能马鞍山一期20 兆瓦地面光伏电站项目 1 架空电力线路基础施工方案 1.概况 1.1 工程概况 泗县深能马鞍山一期20 兆瓦地面光伏电站项目架空电力线路工程为3 回架设，全线线路路径总长3.48km （其中单回架空长0.46km ，双回架空长1.57km ）电缆总长1.47km ，新建铁塔9 基。 导、地线型号： 主线导线采用 LGJ-185/30 钢芯铝绞线，地线采用 GJ-50 镀锌钢绞线； 支线导线采用 LGJ-95/20 钢芯铝绞线，地线采用 GJ-35 镀锌钢绞线。 地质地形 本工程沿线位于山区地带，地形开阔稍有起伏，该场地内地下水类型有两种类型：松散岩类潜水、基岩裂隙水。松散岩类潜水主要赋存于上部素填土、层中，其补给来源主要为大气降水渗入，排泄方式以蒸发为主，并随季节变化有所升降，据调查地下水位受季节影响年变幅较大，基岩裂隙水主要赋于下部风化岩层中，它们主要通过侧向径流及越流进行补给于排泄。根据本次勘探深度内揭露地层情况，沿线地基土主要为：上部为粘性土、下部为基岩。土层强度较差，为高压缩性土，工程地质条件差不宜直接；基岩强度高具低压缩性，工程地址条件好。 1.3 交通运输条件 本线路通道大部分位于山区地带，施工运输条件一般。 1.4 混凝土强度使用情况 现浇基础采用 C40级混凝土。地脚...
