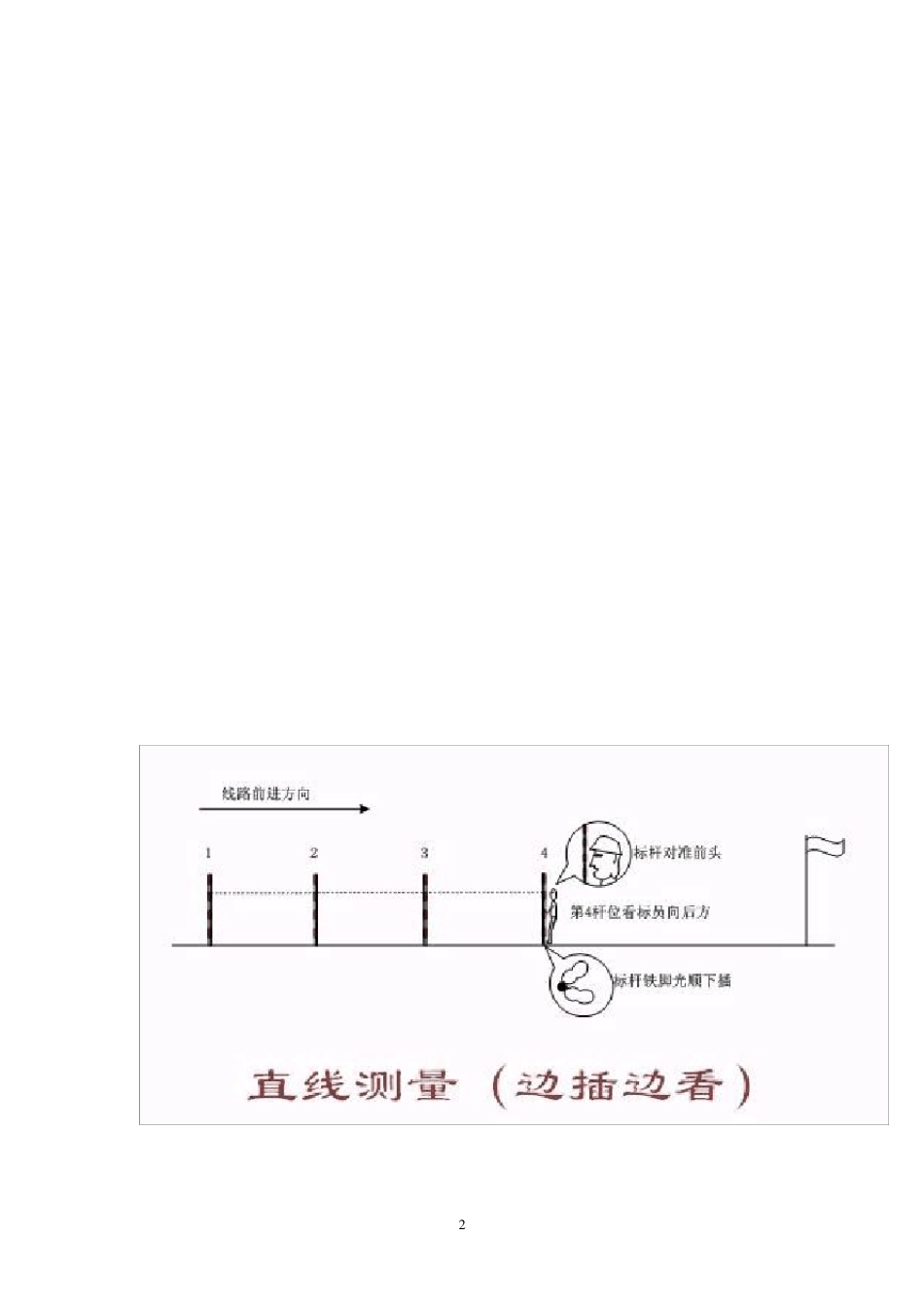

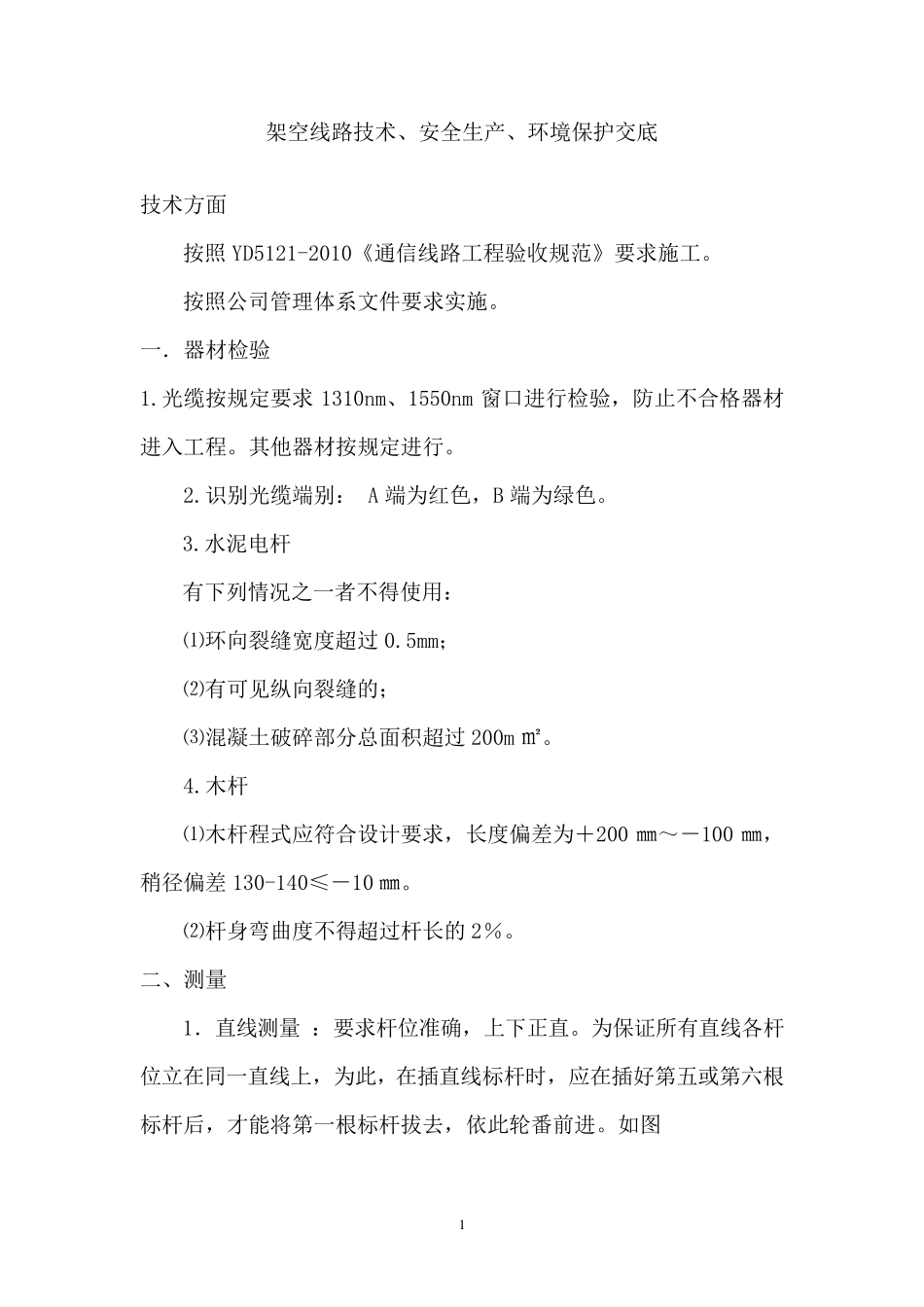

1 架空线路技术、安全生产、环境保护交底 技术方面 按照YD5121-2010《通信线路工程验收规范》要求施工。 按照公司管理体系文件要求实施。 一．器材检验 1.光缆按规定要求1310nm、1550nm 窗口进行检验，防止不合格器材进入工程。其他器材按规定进行。 2.识别光缆端别： A 端为红色，B 端为绿色。 3.水泥电杆 有下列情况之一者不得使用： ⑴环向裂缝宽度超过0.5mm； ⑵有可见纵向裂缝的； ⑶混凝土破碎部分总面积超过200m ㎡。 4.木杆 ⑴木杆程式应符合设计要求，长度偏差为＋200 ㎜～－100 ㎜，稍径偏差130-140≤－10 ㎜。 ⑵杆身弯曲度不得超过杆长的2％。 二、测量 1．直线测量 ：要求杆位准确，上下正直。为保证所有直线各杆位立在同一直线上，为此，在插直线标杆时，应在插好第五或第六根标杆后，才能将 第一根标杆拔 去 ，依 此轮 番 前 进。如 图 2 3 2.遇建筑物测量 遇其它建筑物或障碍物挡住视线时的直线测量。用大标旗（或标杆接长）作引标，在侧面站一人传话，校正引标位置，定位后再换上标杆，如图。当连续测出三根直线标杆位置并校正无误后，即可继续向前测量。 3.跨域山坡测量 跨越山坡测量直线杆路。测量人员站在标杆Ｃ处只能看到Ｂ杆位标杆时，如图(A)，可在标杆Ｂ、Ｃ之间插一根引标Ｅ，使标杆成一直线，则可测出Ｃ杆位置。如果站在标杆Ｃ处，Ａ、Ｂ两标杆都看不到时，可在山坡上插两根引标Ｅ、Ｆ，使Ａ、Ｂ、Ｅ、Ｆ四根标杆在一直线上。然后用引标Ｅ、Ｆ测出标杆Ｃ的位置，如图 4 4.坡度变更配杆： 要求坡度变更一般不大于2/10，可采用加高吊档电杆的杆高来减小坡度变更，仍达不到要求时应采用加强装置 5.测量角杆拉线位置 在角杆位置，顺线路两侧各量5m 顺线路看正，立好标杆，用皮尺量两个标杆间的距离。在中心点立一标杆，，此标杆至角杆中心的距离乘以10 即为角深。沿角深标杆和角杆中点继续往前量出拉距，使三点成一直线，此点即为拉线位置，详见左图 H(b) 跨越杆LLHHL吊档杆抬档杆(a) 山区、丘陵坡度变更＝H/L 5 6.双方拉线 以杆位为中心，顺线路前后各量５m 立好标杆，用皮尺复核一次，应为10m 无误。再将皮尺适当放长往侧面拉紧，取中心点立一标杆。然后再将皮尺翻到另一侧，在尺的全长中心点再立一标杆，两侧标杆与电杆位中心成一直线，根据拉距数所需，由杆位中心往标杆方向量出拉距看正，即是拉线位置，详见图 角杆θ180o-θD50m50m 6 7.测量三方拉线位置 ...
