表1 施工组织设计的文字说明 第一章 综合说明 1

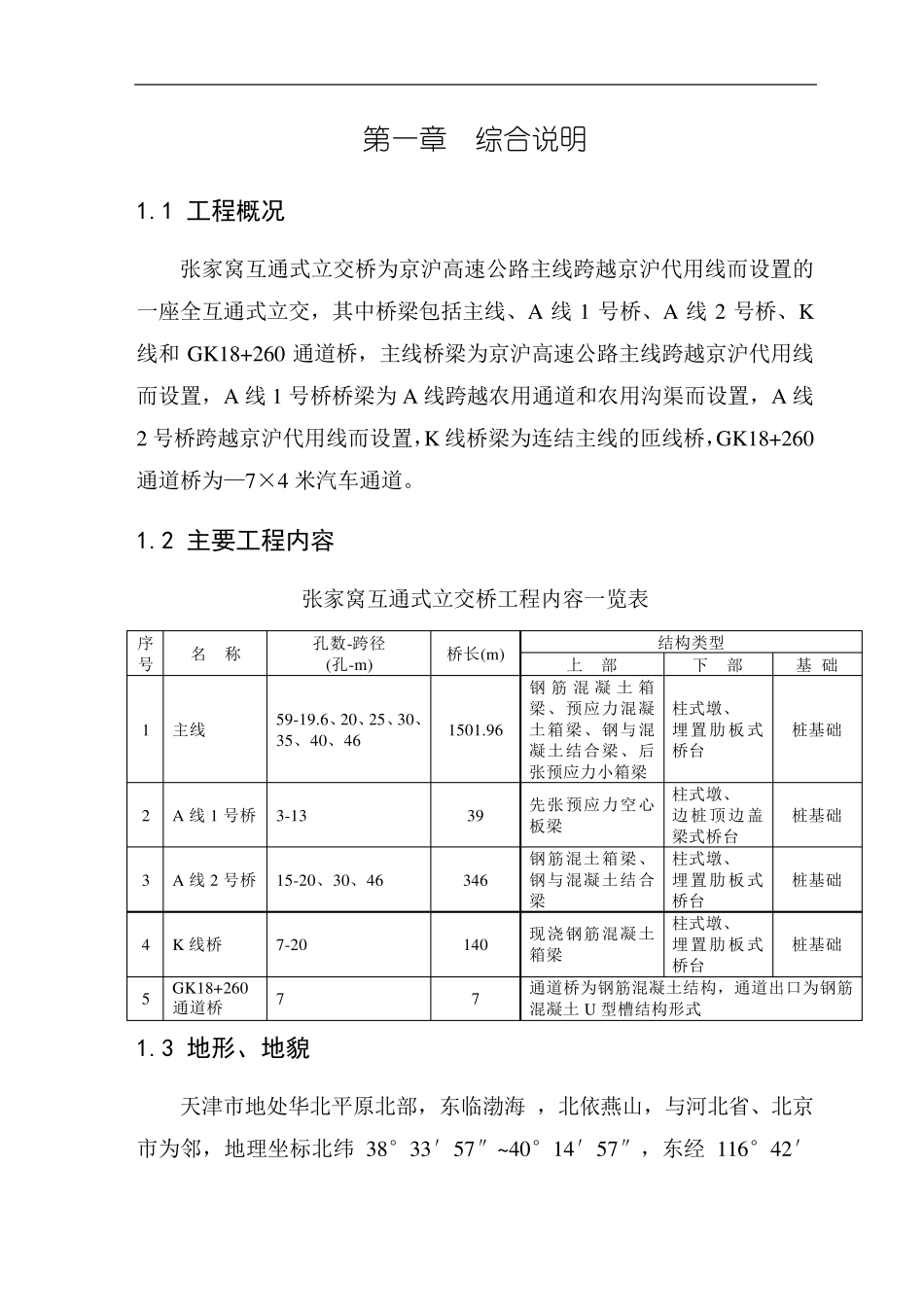

1 工程概况 张家窝互通式立交桥为京沪高速公路主线跨越京沪代用线而设置的一座全互通式立交，其中桥梁包括主线、A 线1 号桥、A 线2 号桥、K线和GK18+260 通道桥，主线桥梁为京沪高速公路主线跨越京沪代用线而设置，A 线1 号桥桥梁为A 线跨越农用通道和农用沟渠而设置，A 线2 号桥跨越京沪代用线而设置，K 线桥梁为连结主线的匝线桥，GK18+260通道桥为—7×4 米汽车通道
2 主要工程内容 张家窝互通式立交桥工程内容一览表 序号 名 称 孔数-跨径 (孔-m) 桥长(m) 结构类型 上 部 下 部 基 础 1 主线 59-19
6、20、25、30、35、40、46 1501
96 钢筋混凝土箱梁、预应力混凝土箱梁、钢与混凝土结合梁、后张预应力小箱梁 柱式墩、 埋置肋板式桥台 桩基础 2 A 线1 号桥 3-13 39 先张预应力空心板梁 柱式墩、 边桩顶边盖梁式桥台 桩基础 3 A 线2 号桥 15-20、30、46 346 钢筋混土箱梁、钢与混凝土结合梁 柱式墩、 埋置肋板式桥台 桩基础 4 K 线桥 7-20 140 现浇钢筋混凝土箱梁 柱式墩、 埋置肋板式桥台 桩基础 5 GK18+260 通道桥 7 7 通道桥为钢筋混凝土结构，通道出口为钢筋混凝土U 型槽结构形式 1

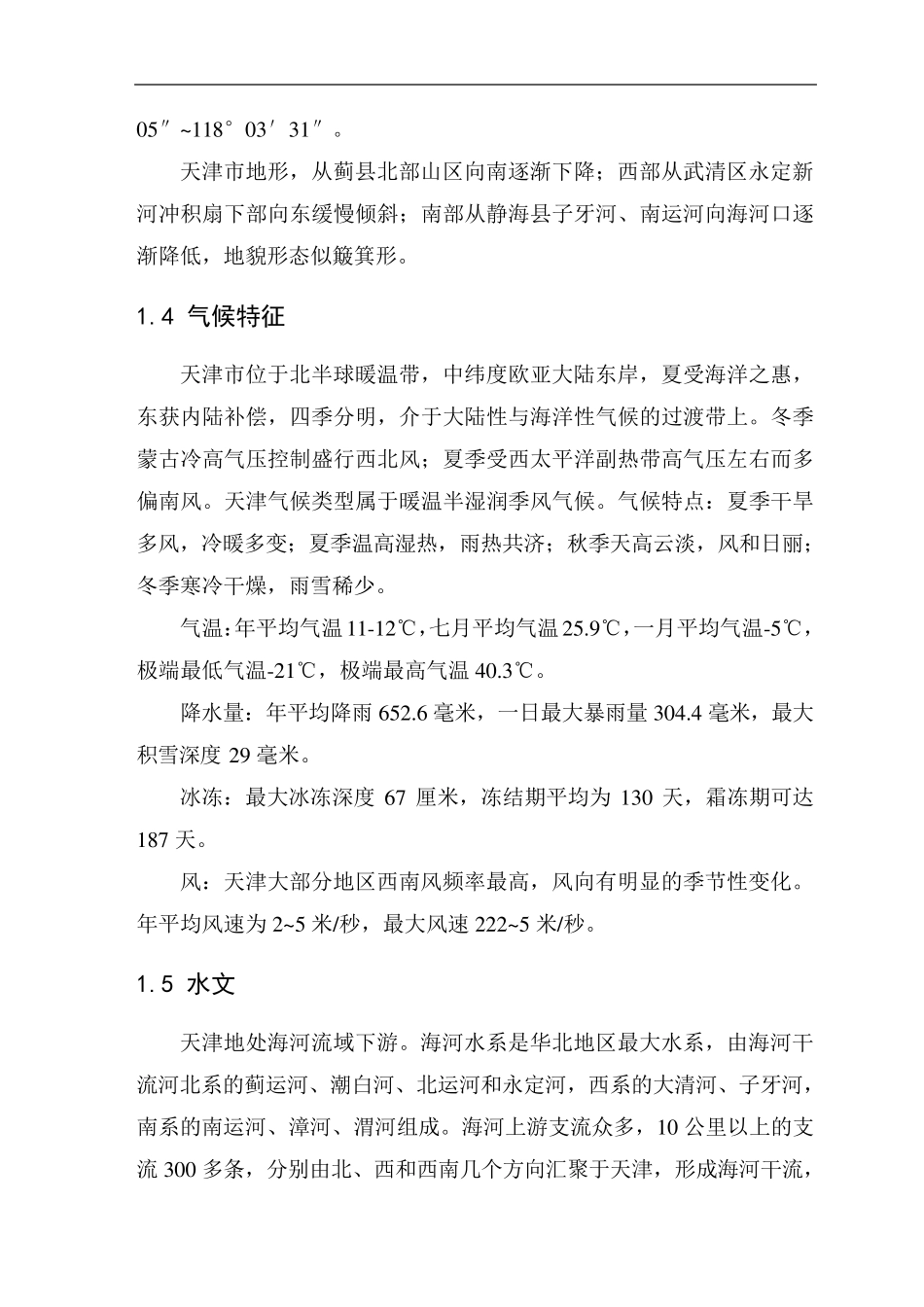

3 地形、地貌 天津市地处华北平原北部，东临渤海 ，北依燕山，与河北省、北京市为邻，地理坐标北纬38°33′57″~40°14′57″，东经 116°42′ 05″~118°03′31″
天津市地形，从蓟县北部山区向南逐渐下降；西部从武清区永定新河冲积扇下部向东缓慢倾斜；南部从静海县子牙河、南运河向海河口逐渐降低，地貌形态似簸箕形
4 气候特征 天津市位于北半球暖温带，中纬度欧亚大陆东岸，夏受海洋之惠，东获内陆补偿，四季分
