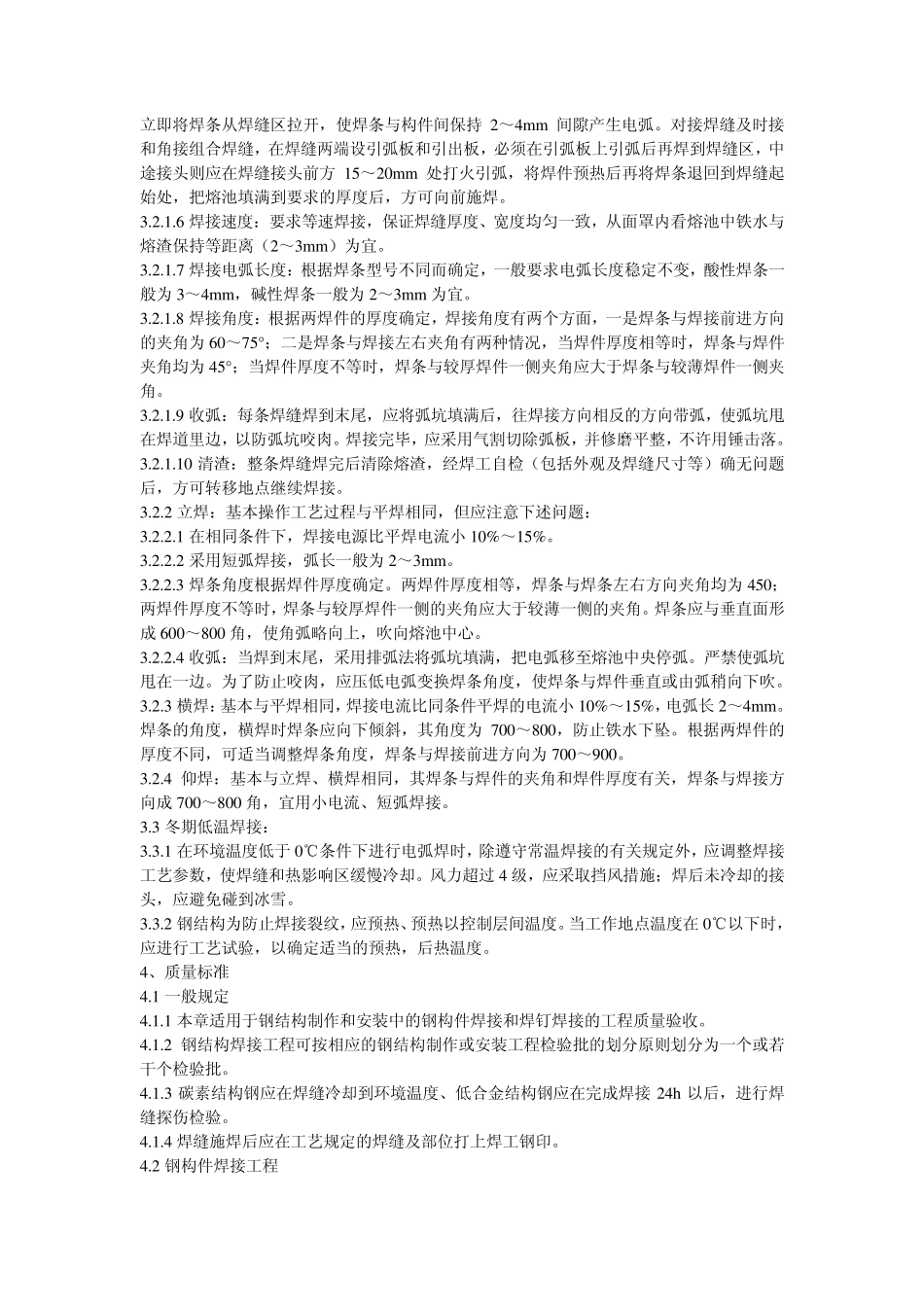

施工设计说明 一、没计说明 1、依据 《民用建筑防火规范》 《建筑工程施工质量验收统一标准》 GB50300-2001 《钢结构工程施工质量验收规范》 GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 《建筑给水排水设计规范》（GBJ 15-88） 设计图纸未详细说明的须按以上规范执行。 施工及验收规范 2、施工准备 2.1 材料及主要机具 2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接 Q235 钢时宜选用 E43 系列碳钢结构焊条；焊接 16Mn钢时宜选用 E50 系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。 2.2 作业条件 2.2.1 熟悉图纸，做焊接工艺技术交底。 2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3 现场供电应符合焊接用电要求。 2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1 工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。 3.2 钢结构电弧焊接： 3.2.1 平焊 3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持 2～4mm 间隙产生电弧。对接焊缝及时接和角接组合焊缝，在焊缝两端设...
