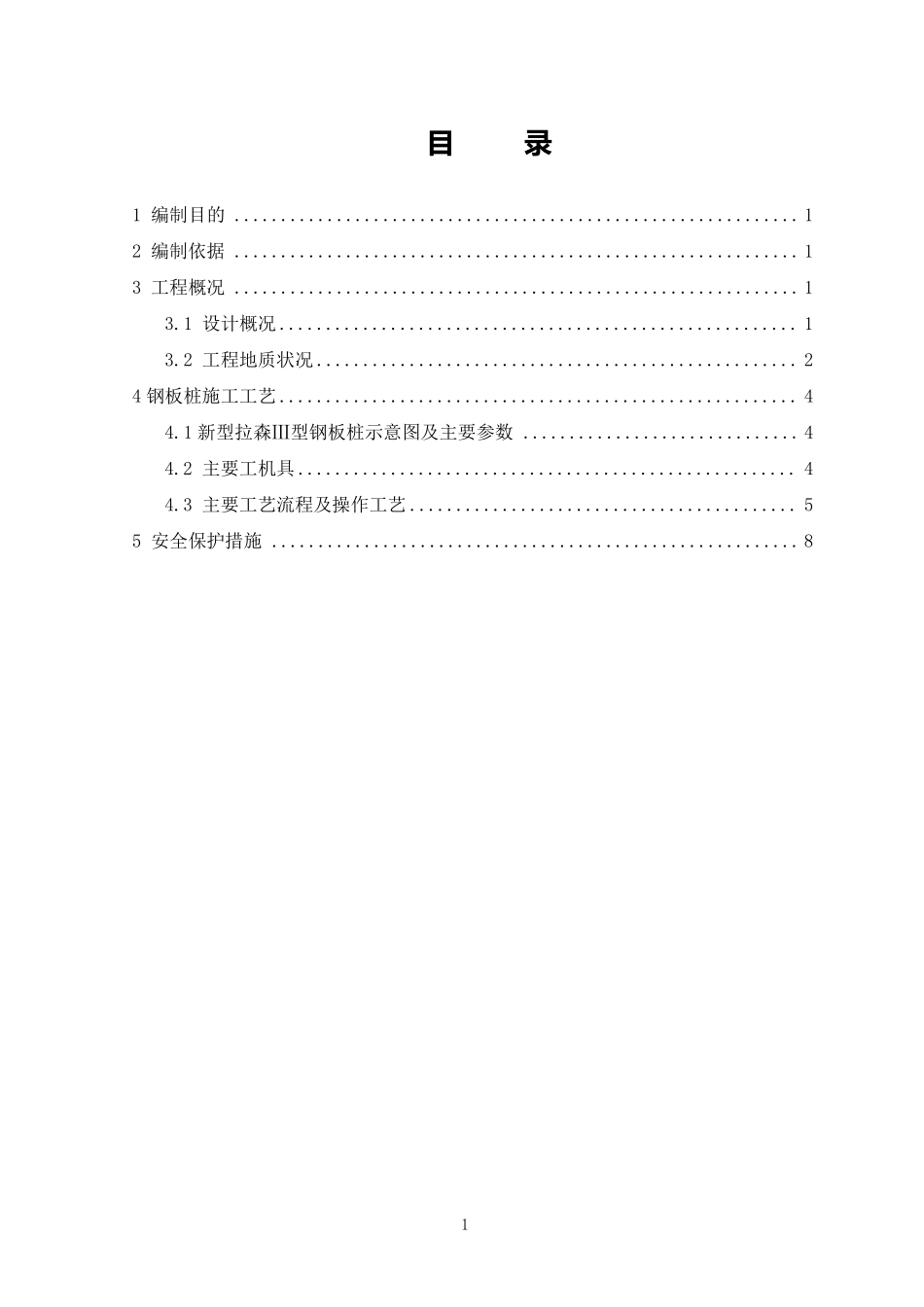

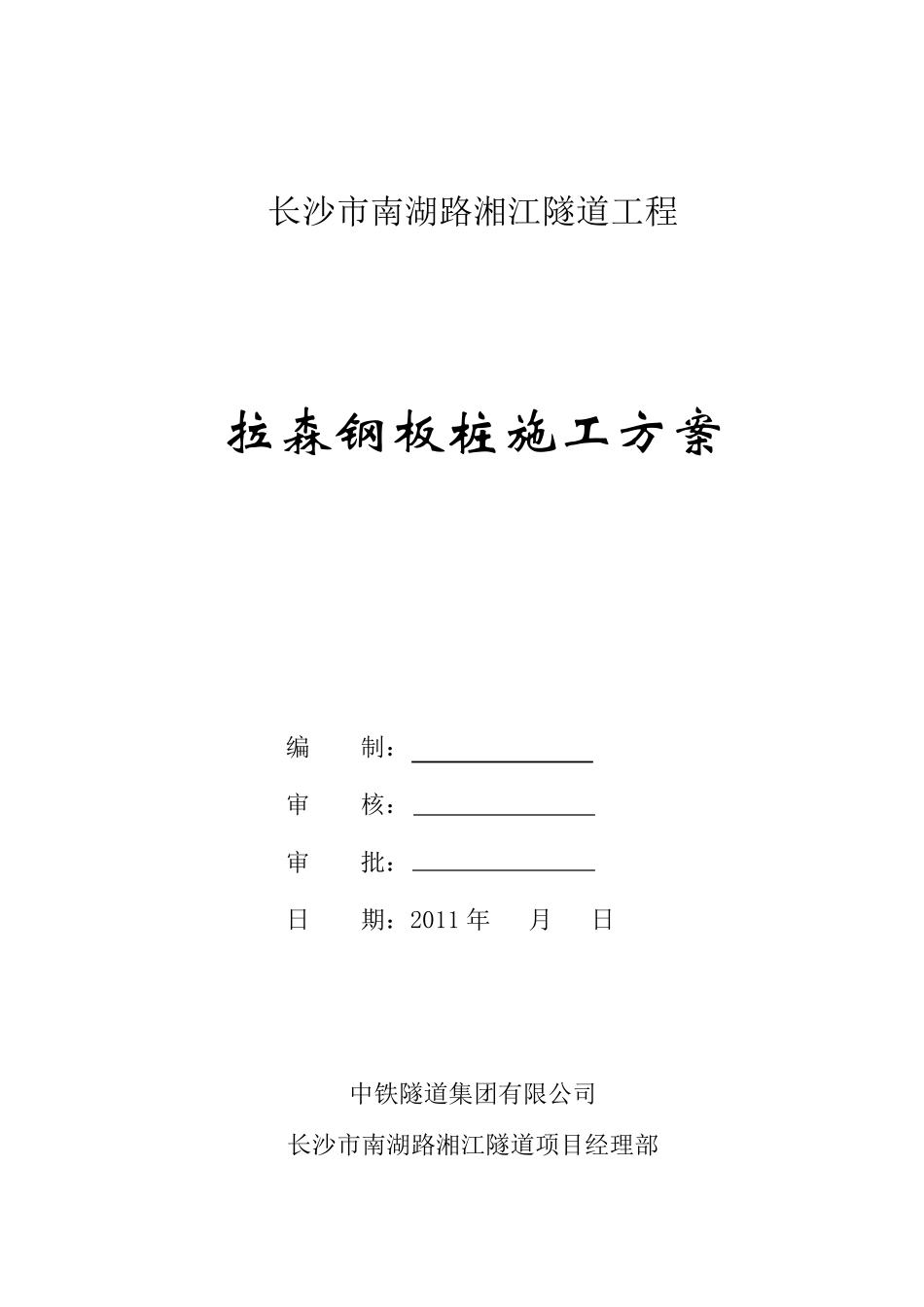

长沙市南湖路湘江隧道工程 拉 森 钢 板 桩 施 工 方 案 编 制： 审 核： 审 批： 日 期：2011 年 月 日 中铁隧道集团有限公司 长沙市南湖路湘江隧道项目经理部 1 目 录 1 编制目的 ............................................................. 1 2 编制依据 ............................................................. 1 3 工程概况 ............................................................. 1 3.1 设计概况 ........................................................ 1 3.2 工程地质状况 .................................................... 2 4 钢板桩施工工艺 ........................................................ 4 4.1 新型拉森Ⅲ型钢板桩示意图及主要参数 .............................. 4 4.2 主要工机具 ...................................................... 4 4.3 主要工艺流程及操作工艺 .......................................... 5 5 安全保护措施 ......................................................... 8 1 1 编制目的 (1) 保 证 钢 板 桩 围 护 施 工 过 程 的 生 产 安 全 ； (2) 指 导 钢 板 桩 围 护 的 正 确 生 产 施 工 ； (3) 保 证 基 底 开 挖 的 防 水 要 求 。 (4) 因 地 制 宜 ， 科 学 组 织 施 工 ， 提 高 生 产 效 率 ， 在 保 障 安 全 的 前 提 下 ， 加 快 施 工 进度 ， 提 高 围 护 质 量 。 2 编制依据 （ 1） 长 沙 市 南 湖 路 湘 江 隧 道 工 程 设 计 图 纸 ； （ 2）《 长 沙 市 南 湖 路 湘 江 隧 道 工 程 地 质 与 水 文 地 质 详 勘 报 告 》； （ 3） 国 家 现 行 规 范 有 关 标 准 ； （ 4）《 地 基 处 理 技 术 及 工 程 应 用 》 (中 国 建 材 工 业 出 版 社 )； （ 5） 现 场 实 地 踏 勘 结 果 。 3 工程概况 3.1 设计概况 本 工 程 采 用 拉 森 钢 板 桩 （ Ⅲ新） 围 护 结 构， 为连接钻孔桩 +旋喷桩 围 护 加 固区和放坡开 挖 +土钉墙支 护 区的 支 护 加 固区段 。 具 体 的 施 工 部 位 为A匝 道 （ AK0+350.5～AK0+375....
