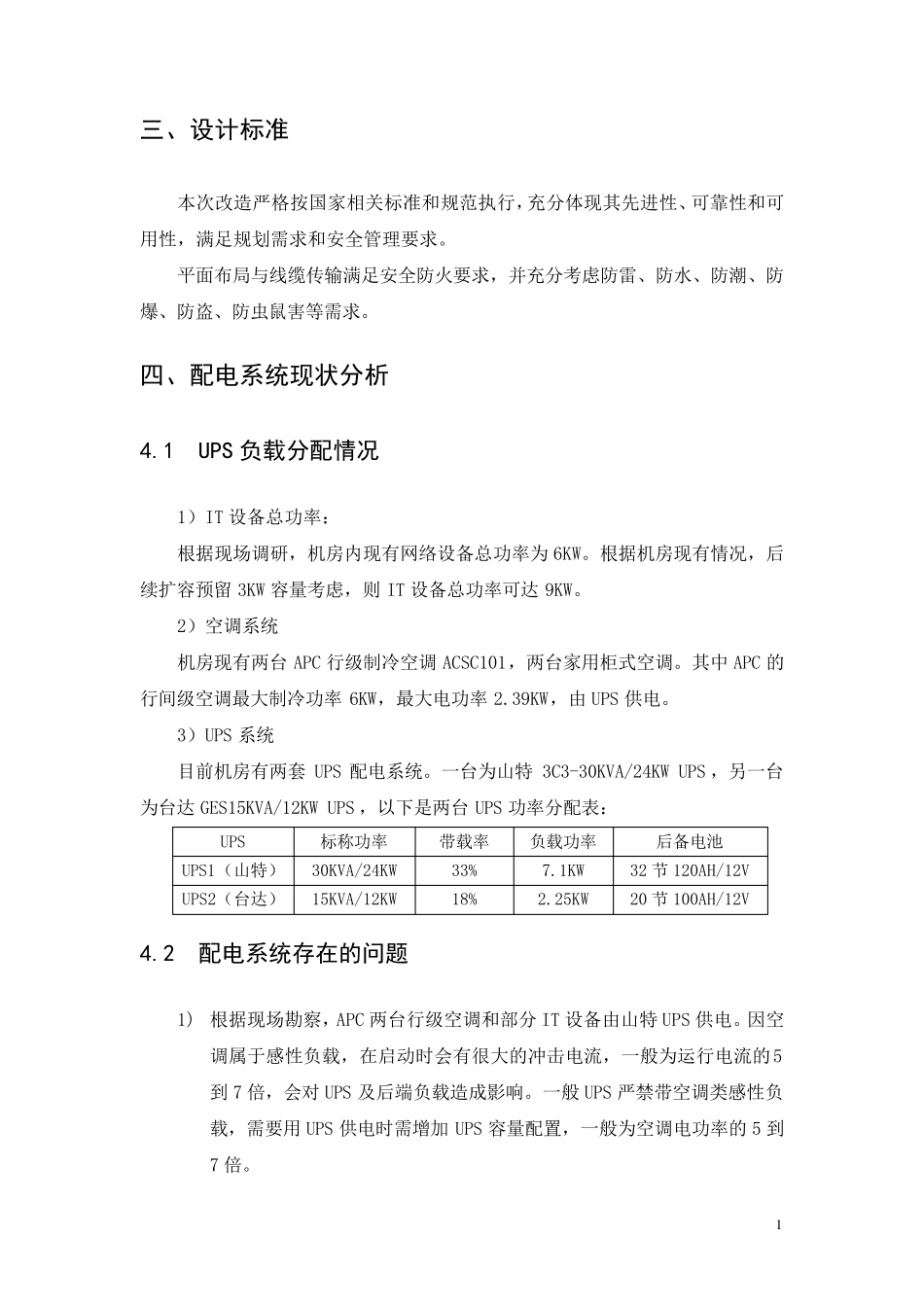

0 中国X X X 机房整改方案 一、设计依据 1) 《电子计算机机房设计规范》GB 50174-2008 2) 《计算站场地技术条件》GB－2887－84-89-87 3) 《计算机场地安全要求》GB-9361-88 4) 《低压配电设计规范》GB50054-95 5) 《供配电系统设计规范》(GB 50052-95) 6) 《工业与民用供电系统设计规范》GBJ52-82 7) 《低压配电装置及线路设计规范》GBJ54-83 二、设计内容 本次项目主要针对XXX 太力现有机房环境进行合理规划和改造。计算机机房必须建立一个可靠性强的供配电系统，在这个系统中不仅要解决计算机设备的供配电问题，还要解决保障计算机设备正常运行的其它附属设备的供配电问题。如机房空调，机房照明系统，消防系统，弱电系统等。 按照 GB50174-2008《电子信息系统机房设计规范》和GB2887-89《计算站场地技术要求》，本项目配电系统按 A 级供电方式设计。 本次机房整改项目充分利用原有配电系统，为客户提供现有系统评估和合理化改造，不仅要满足现有设备的正常运行，还要充分考虑未来的扩容需求和后续维护。本方案主要包括以下内容： 1) 原有UPS 配电系统评估 2) UPS 配电系统改造 3) 蓄电池后备时间评估 4) 强弱电合理布线 1 三、设计标准 本次改造严格按国家相关标准和规范执行，充分体现其先进性、可靠性和可用性，满足规划需求和安全管理要求。 平面布局与线缆传输满足安全防火要求，并充分考虑防雷、防水、防潮、防爆、防盗、防虫鼠害等需求。 四、配电系统现状分析 4.1 UPS 负载分配情况 1）IT 设备总功率： 根据现场调研，机房内现有网络设备总功率为 6KW。根据机房现有情况，后续扩容预留 3KW 容量考虑，则 IT 设备总功率可达 9KW。 2）空调系统 机房现有两台 APC 行级制冷空调 ACSC101，两台家用柜式空调。其中 APC 的行间级空调最大制冷功率 6KW，最大电功率 2.39KW，由 UPS 供电。 3）UPS 系统 目前机房有两套 UPS 配电系统。一台为山特 3C3-30KVA/24KW UPS ，另一台为台达 GES15KVA/12KW UPS ，以下是两台 UPS 功率分配表： UPS 标称功率 带载率 负载功率 后备电池 UPS1（山特） 30KVA/24KW 33% 7.1KW 32 节120AH/12V UPS2（台达） 15KVA/12KW 18% 2.25KW 20 节100AH/12V 4.2 配电系统存在的问题 1) 根据现场勘察，APC 两台行级空调和部分IT 设备由山特 UPS 供电。因空调属于感性负载，在启动时会有很大的冲击电流，一般为...
