某广场、道路硬化设计图

某广场、道路硬化设计图_第1页
1/15
某广场、道路硬化设计图_第2页
2/15
某广场、道路硬化设计图_第3页
3/15

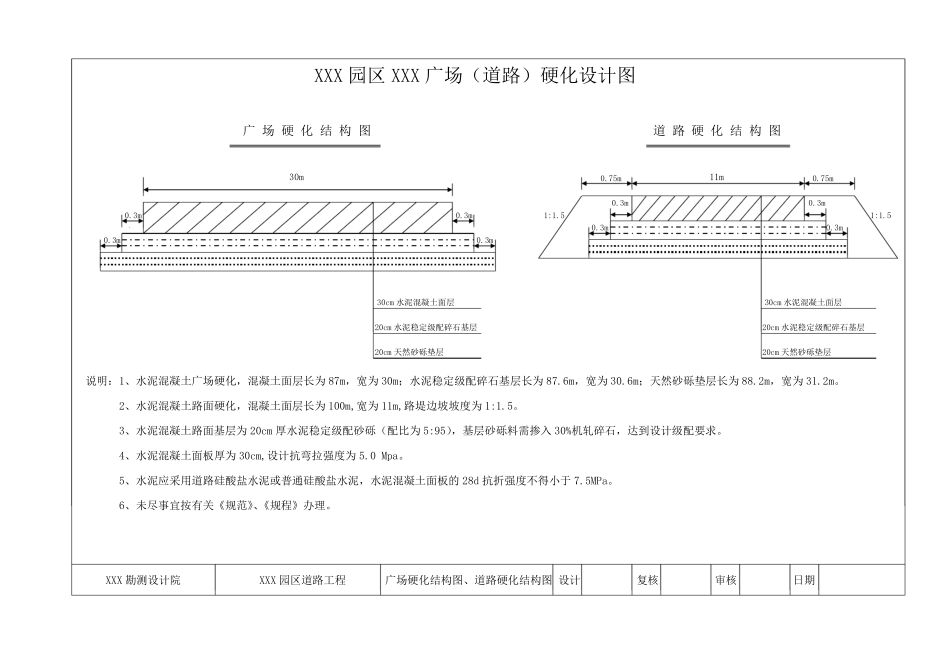

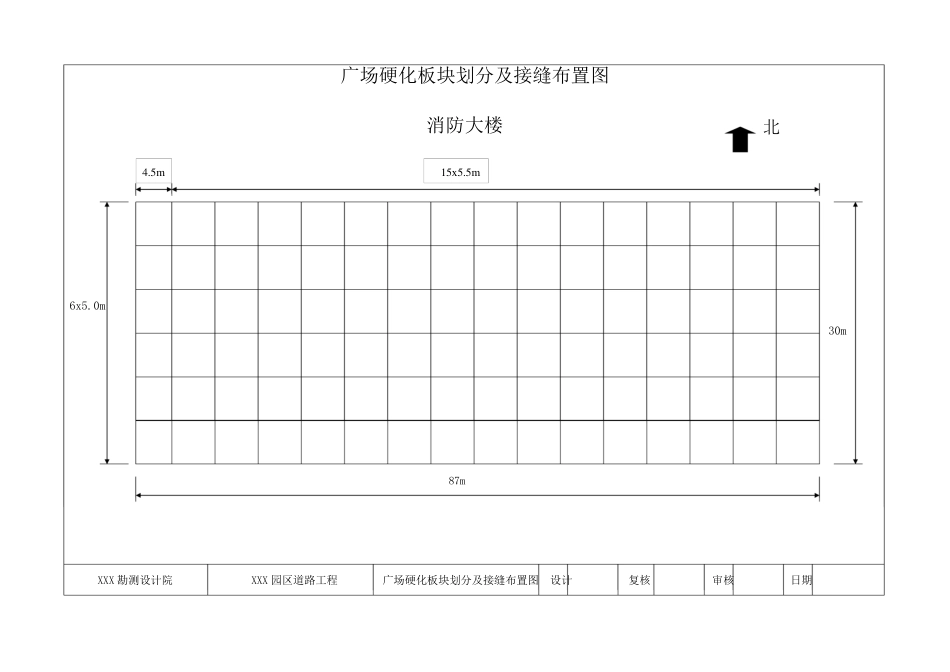

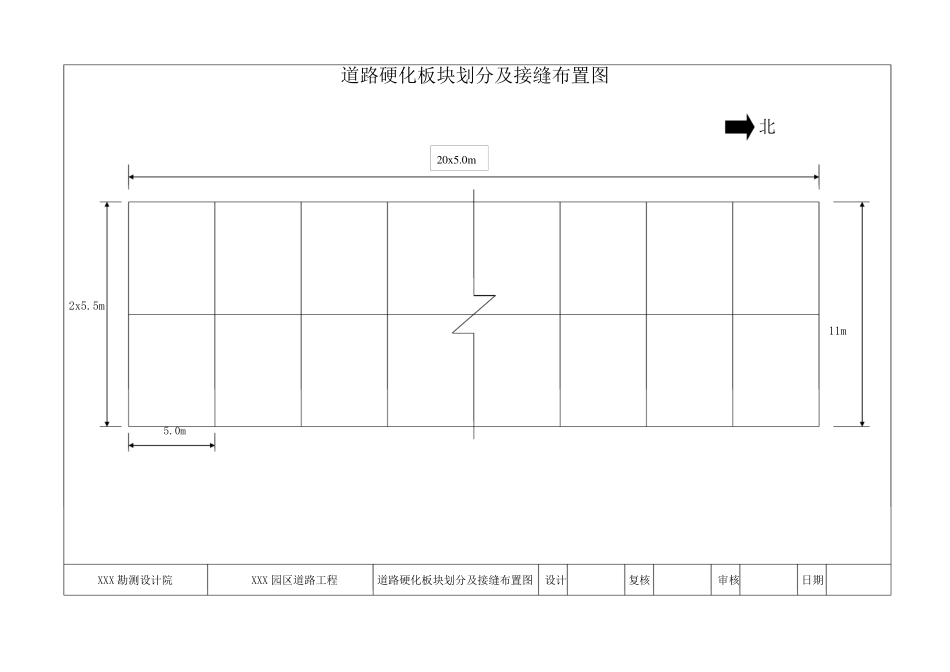

XXX 园区XXX 广场(道路)硬化设计图 广 场 硬 化 结 构 图 道 路 硬 化 结 构 图 30m 0.75m 11m 0.75m 0.3m 0.3m 0.3m 0.3m 1:1.5 1:1.5 0.3m 0.3m 0.3m 0.3m 30cm 水泥混凝土面层 30cm 水泥混凝土面层 20cm 水泥稳定级配碎石基层 20cm 水泥稳定级配碎石基层 20cm 天然砂砾垫层 20cm 天然砂砾垫层 说明:1、水泥混凝土广场硬化,混凝土面层长为 87m,宽为 30m;水泥稳定级配碎石基层长为 87.6m,宽为 30.6m;天然砂砾垫层长为 88.2m,宽为 31.2m。 2、水泥混凝土路面硬化,混凝土面层长为 100m,宽为 11m,路堤边坡坡度为 1:1.5。 3、水泥混凝土路面基层为 20cm 厚水泥稳定级配砂砾(配比为 5:95),基层砂砾料需掺入 30%机轧碎石,达到设计级配要求。 4、水泥混凝土面板厚为 30cm,设计抗弯拉强度为 5.0 Mpa。 5、水泥应采用道路硅酸盐水泥或普通硅酸盐水泥,水泥混凝土面板的 28d 抗折强度不得小于 7.5MPa。 6、未尽事宜按有关《规范》、《规程》办理。 XXX 勘测设计院 XXX 园区道路工程 广场硬化结构图、道路硬化结构图 设计 复核 审核 日期 广场硬化板块划分及接缝布置图 消防大楼 北 6x5.0m 30m 87m XXX 勘测设计院 XXX 园区道路工程 广场硬化板块划分及接缝布置图 设计 复核 审核 日期 4.5m 15x5.5m 道路硬化板块划分及接缝布置图 北 2x5.5m 11m 5.0m XXX 勘测设计院 XXX 园区道路工程 道路硬化板块划分及接缝布置图 设计 复核 审核 日期 20x5.0m 广场硬化横向缩缝构造图(假缝+传力杆) 涂两次沥青 填细料 8mm 滑动传力杆 ① φ35x70cm 6cm 15cm 10cm 15cm 10cm 10cm 15cm 10cm 30cm 水泥混凝土板 15cm 假缝 座架③ 横向钢筋② φ12 φ10 8 φ10 ② 490cm 34 φ12 ③ 53cm 190 190 150 说明:本图尺寸非注明均以毫米为单位。 XXX 勘测设计院 XXX 园区道路工程 广场硬化横向缩缝构造图(假缝+传力杆) 设计 复核 审核 日期 广场硬化横缝传力杆平面布置图 ② 10cm 横缝 ① 17 φ35 15cm 70cm 20cm ③ 15cm 10cm 10cm 16x30cm 10cm 5.0m XXX 勘测设计院 XXX 园区道路工程 广场硬化横缝传力杆平面布置图 设计 复核 审核 日期 广场硬化纵向施工缝构造图(平缝+拉杆) 防锈涂料 填缝料 拉杆 ① 8mm φ16x100cm 4cm 15cm 10cm 15cm 30cm 10cm 水...
