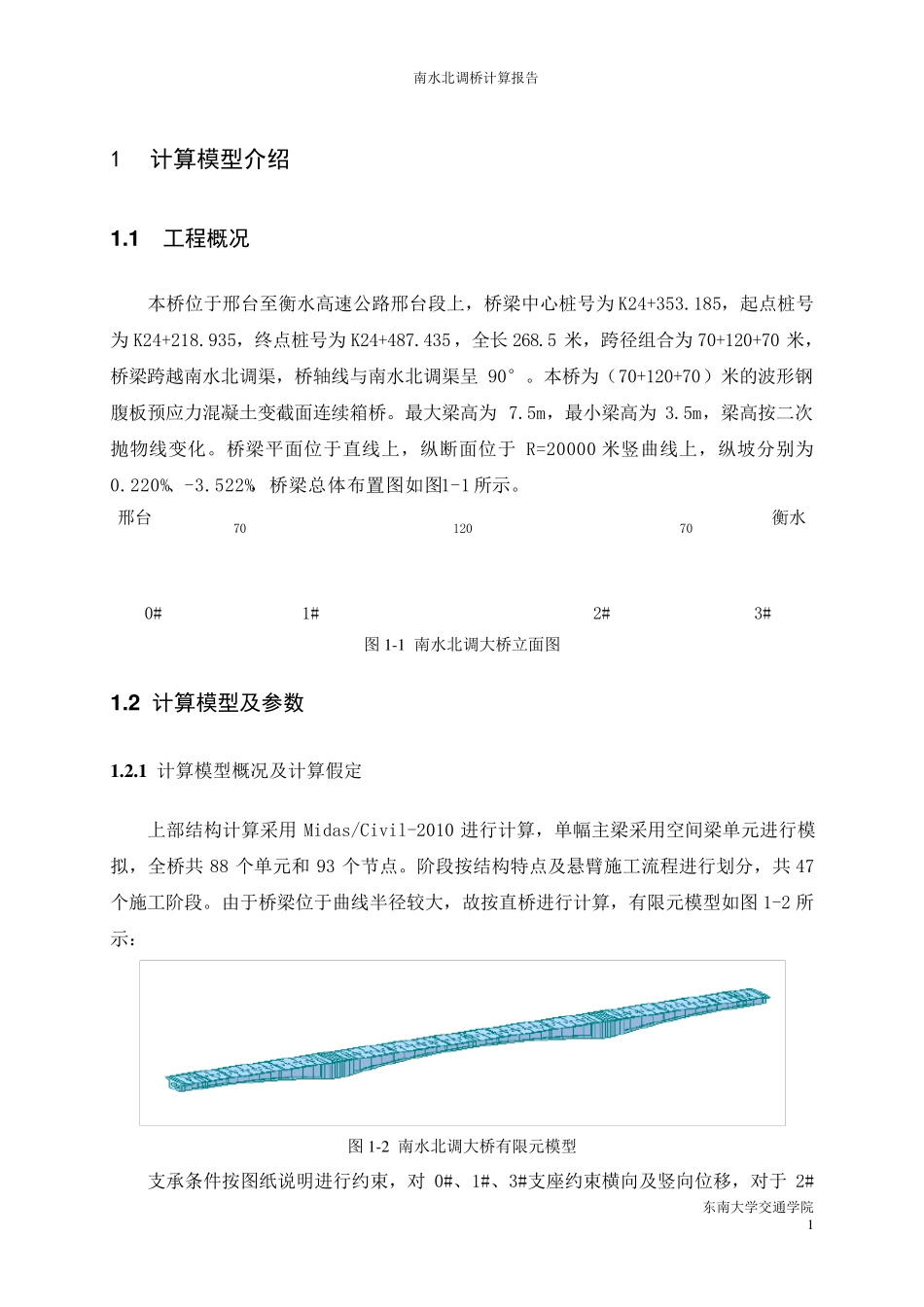

南 水 北调波形钢腹板 PC 组合梁桥 计算报告 计算： 复核： 东南大学交通学院 二○一一年三月二十九日 南水北调桥计算报告 东南大学交通学院 1 1 计算模型介绍 1 .1 工程概况 本桥位于邢台至衡水高速公路邢台段上，桥梁中心桩号为K24+353.185，起点桩号为K24+218.935，终点桩号为K24+487.435，全长268.5 米，跨径组合为70+120+70 米，桥梁跨越南水北调渠，桥轴线与南水北调渠呈90°。本桥为（70+120+70）米的波形钢腹板预应力混凝土变截面连续箱桥。最大梁高为7.5m，最小梁高为3.5m，梁高按二次抛物线变化。桥梁平面位于直线上，纵断面位于R=20000 米竖曲线上，纵坡分别为0.220%、-3.522%，桥梁总体布置图如图1-1 所示。 7012070邢台衡水0#1#2#3#图 1 -1 南水北调大桥立面图 1 .2 计算模型及参数 1 .2 .1 计算模型概况及计算假定 上部结构计算采用 Midas/Civil-2010 进行计算，单幅主梁采用空间梁单元进行模拟，全桥共 88 个单元和 93 个节点。阶段按结构特点及悬臂施工流程进行划分，共 47个施工阶段。由于桥梁位于曲线半径较大，故按直桥进行计算，有限元模型如图 1-2 所示： 图 1 -2 南水北调大桥有限元模型 支承条件按图纸说明进行约束，对 0#、1#、3#支座约束横向及竖向位移，对于2#南 水 北 调 桥 计 算 报 告 东 南 大 学 交 通 学 院 2 支 座 约 束 3 个 方 向 位 移 。 墩 顶 截 面 采 用 混 凝 土 截 面 ， 波 形 钢 腹 板 截 面 采 用 midas 自 带 波 形 钢 腹 板 截 面 ， 对 于内 衬 混 凝 土 的 波 形 钢 腹 板 段 ， 等 效 为 混 凝 土 截 面 进 行 计 算 。 墩 顶 及 跨 中 截 面 如 图 1-3 所示 ： （ a） 墩 顶 截 面 （ b） 跨 中 截 面 图 1-3 南 水 北 调 大 桥 截 面 示 意 图 混 凝 土 采 用 C55， 弹 性 模 量 为 3.45E4MPa， 混 凝 土 线 膨 胀 系 数 （ 以 摄 氏 温 度 计 ） 为1.0E-5。C55 混 凝 土 轴 心 抗 压 强 度 标 准 值 为 35.5 MPa，轴 心 抗 拉 强 度 标 准 值 为 2.74 MPa，轴 心 抗 压 强 度 设 计 值 为 24.4 MPa， 轴 心 抗 拉 强 度 设 计 值 为 1.89 MPa。 波 形 钢 腹 板 采 用Q345 钢 材 ， 钢 板 材 质 符 合 ...
