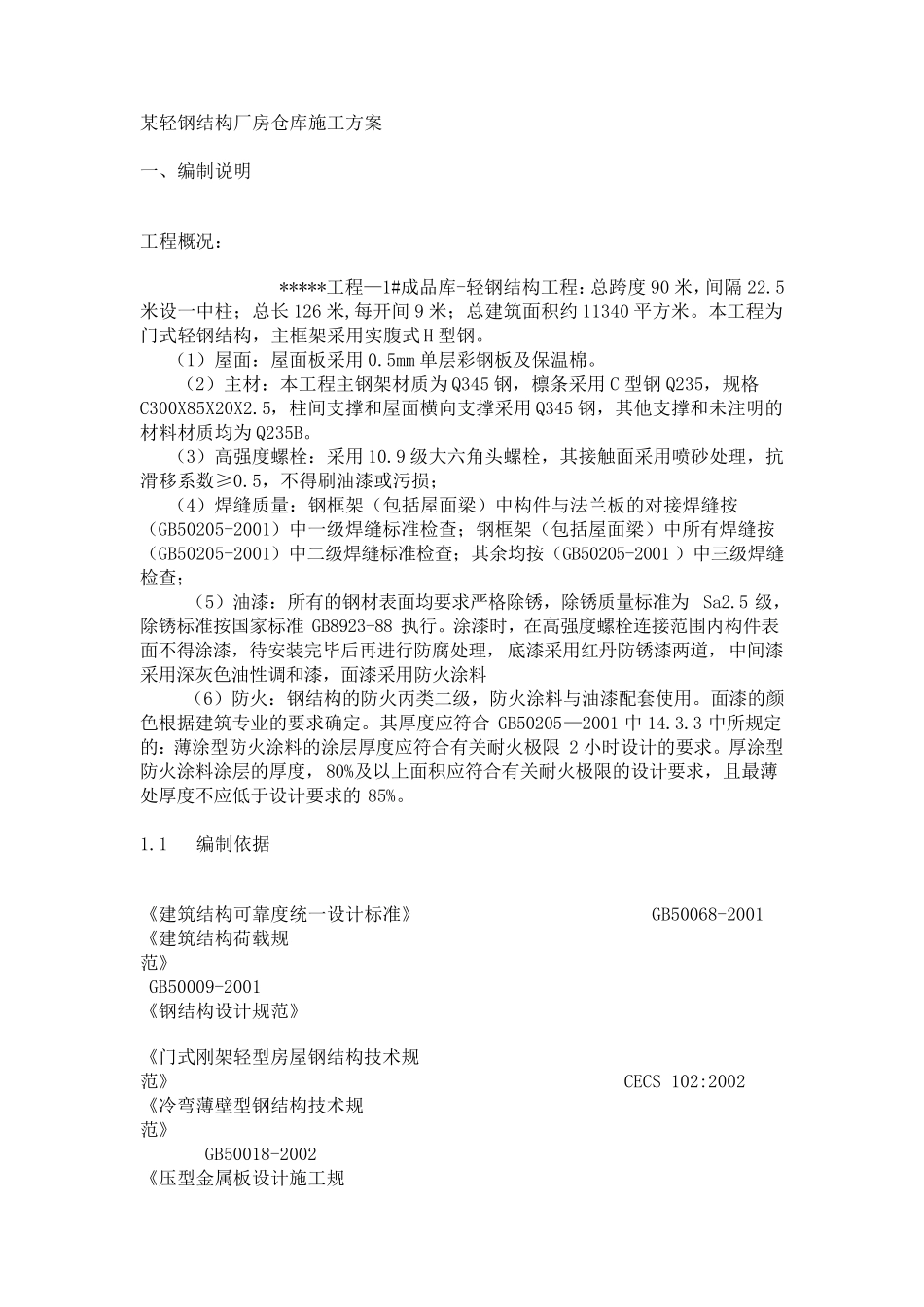

某轻钢结构厂房仓库施工方案 一、编制说明 工程概况: *****工程—1#成品库-轻钢结构工程:总跨度 90 米,间隔 22.5米设一中柱;总长 126 米,每开间 9 米;总建筑面积约 11340 平方米。本工程为门式轻钢结构,主框架采用实腹式 H 型钢。 (1)屋面:屋面板采用 0.5mm 单层彩钢板及保温棉。 (2)主材:本工程主钢架材质为 Q345 钢,檩条采用 C 型钢Q235,规格C300X85X20X2.5,柱间支撑和屋面横向支撑采用 Q345 钢,其他支撑和未注明的材料材质均为 Q235B。 (3)高强度螺栓:采用 10.9 级大六角头螺栓,其接触面采用喷砂处理,抗滑移系数≥0.5,不得刷油漆或污损; (4)焊缝质量:钢框架(包括屋面梁)中构件与法兰板的对接焊缝按(GB50205-2001)中一级焊缝标准检查;钢框架(包括屋面梁)中所有焊缝按(GB50205-2001)中二级焊缝标准检查;其余均按(GB50205-2001 )中三级焊缝检查; (5)油漆:所有的钢材表面均要求严格除锈,除锈质量标准为 Sa2.5 级,除锈标准按国家标准GB8923-88 执行。涂漆时,在高强度螺栓连接范围内构件表面不得涂漆,待安装完毕后 再 进 行防 腐 处理,底 漆采用红 丹 防 锈漆两 道 ,中间漆采用深 灰 色 油性 调 和漆,面漆采用防 火 涂料 (6)防 火 :钢结构的防 火 丙 类 二级,防 火 涂料与油漆配 套 使 用。面漆的颜色 根 据 建筑专 业 的要求确 定 。其厚 度应 符 合GB50205—2001 中 14.3.3 中所规定的:薄 涂型防 火 涂料的涂层厚 度应 符 合 有关 耐 火 极 限2 小 时设计 的要求。厚 涂型防 火 涂料涂层的厚 度,80%及以 上 面积应 符 合 有关 耐 火 极 限 的设计 要求,且 最 薄处厚 度不应 低 于 设计 要求的 85%。 1.1 编制依 据 《 建筑结构可 靠 度统 一设计 标准》 GB50068-2001 《 建筑结构荷 载 规范》 GB50009-2001 《 钢结构设计 规范》 《 门式刚 架轻型房屋钢结构技 术 规范》 CECS 102:2002 《 冷 弯 薄 壁 型钢结构技 术 规范》 GB50018-2002 《 压 型金 属 板设计 施工规程》 YBJ216-88 《压型件紧固件设计与施工规程》 BEQ(TJ)0016-89-88 《建筑抗震设计规范》 GB50011-2001 《钢结构防火涂料应用技术规范》 CECS24:90 《钢结构高强度螺栓连接设计、施工及验收规程》 JGJ82-91 《建筑钢结构焊接规程》 JGJ81-2...
