某边坡支护设计说明

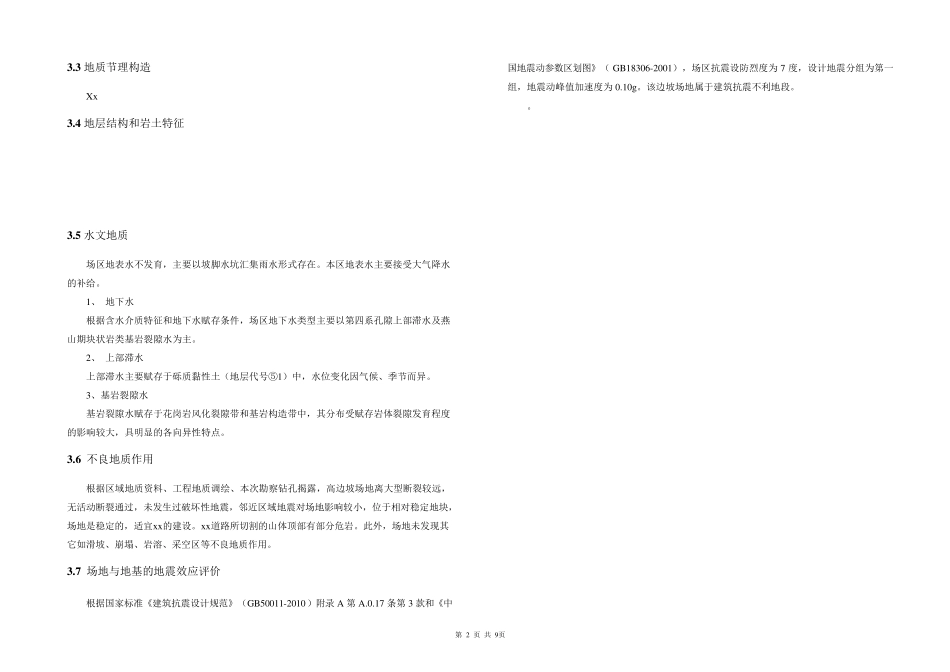

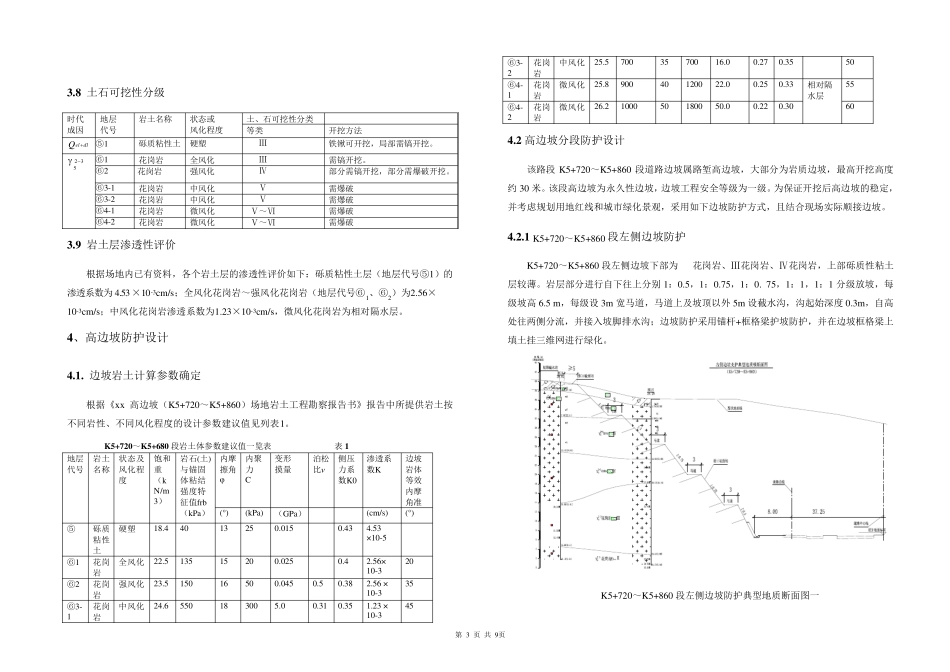

第 1 页 共 9页 x x 高边坡 边坡防护施工图设计说明 1 、 工程概况 xx高边坡场地位于大横琴山西侧，井湾附近的二井角。边坡体长约140m，路堑最深挖方达32.23m（设计地面标高为7.0m）。目前山体自然坡度在30°～50°之间，山体顶部西侧有一中国移动通信站，山体坡脚为既有xx。 2 、设计依据、设计规范 2 .1 设计依据 (1) 我设计院与甲方签订的设计合同。 (2) 《xx高边坡（K5+720～K5+860）场地岩土工程勘察报告书》 (3) 建设单位提供的1/1000地形图。 (4) 我设计院完成的xx初步设计 2010.08。 (5)xx初步设计专家意见。 2 .2 设计规范 (1)《建筑边坡工程技术规范》（GB50330-2002）； (2)《建筑地基基础设计规范》（GB50007-2002）； (3)《混凝土结构设计规范》(GB50010-2010)； (4)《建筑结构荷载设计规范》（DB50009--2001） (5)《建筑抗震设计规范》（DB50011--2001） (6)《地质灾害防治工程设计规范》（DB50/5029--2004） (7)《公路路基设计规范》（JTG D30-2004） (8)《公路工程抗震设计规范》（JT004—89） (9)《市政公用工程设计文件编制深度规定》（建设部颁2004.3.） (10)《锚杆喷射混凝土支护技术规范》GB 50086-2001 (11)《预应力混凝土用钢绞线》GB/T 5224-2003 (12) 《预应力筋用锚具、夹具和连接器》（GB/T14370-2007） (13)《爆破安全规程》GB 6722-2003 2 .3 初步设计审查意见执行情况 初步设计阶段，专家未对xx高边坡提出具体审查意见。 2 .4 本版图册修改原因及主要修改内容 本套图册为第二版， 上一版为A版于2011年10月提交。 2 .5 .本工程设计参数 1、边坡类别：岩质Ⅲ、Ⅳ类边坡。 2、本工程的安全等级为一级，重要性系数：γ0=1.1。 3、设计使用年限：50 年。 4、坡顶荷载取 10 KN/m2。 5、抗震设防烈度为7 度，地震峰值加速度0.10g，按高于本地区抗震设防烈度一度的要求加强抗震措施。 6、结构面内摩擦角φ=18°，内聚力 C=30kpa。 3 、工程地质 3 .1 水文气象条件 Xx 3 .2 地形地貌 Xx 第 2 页 共 9页 3 .3 地质节理构造 Xx 3 .4 地层结构和岩土特征 3 .5 水文地质 场区地表水不发育，主要以坡脚水坑汇集雨水形式存在。本区地表水主要接受大气降水的补给。 1、 地下水 根据含水介质特征和地下水赋存条件，场区地下水类型主要以第四系孔隙上部滞水及燕山期块状岩类基岩裂隙水为主。 2、 上部滞水 上部滞水主要赋存...
