某钢结构厂房构件吊装安全施工方案VIP专享

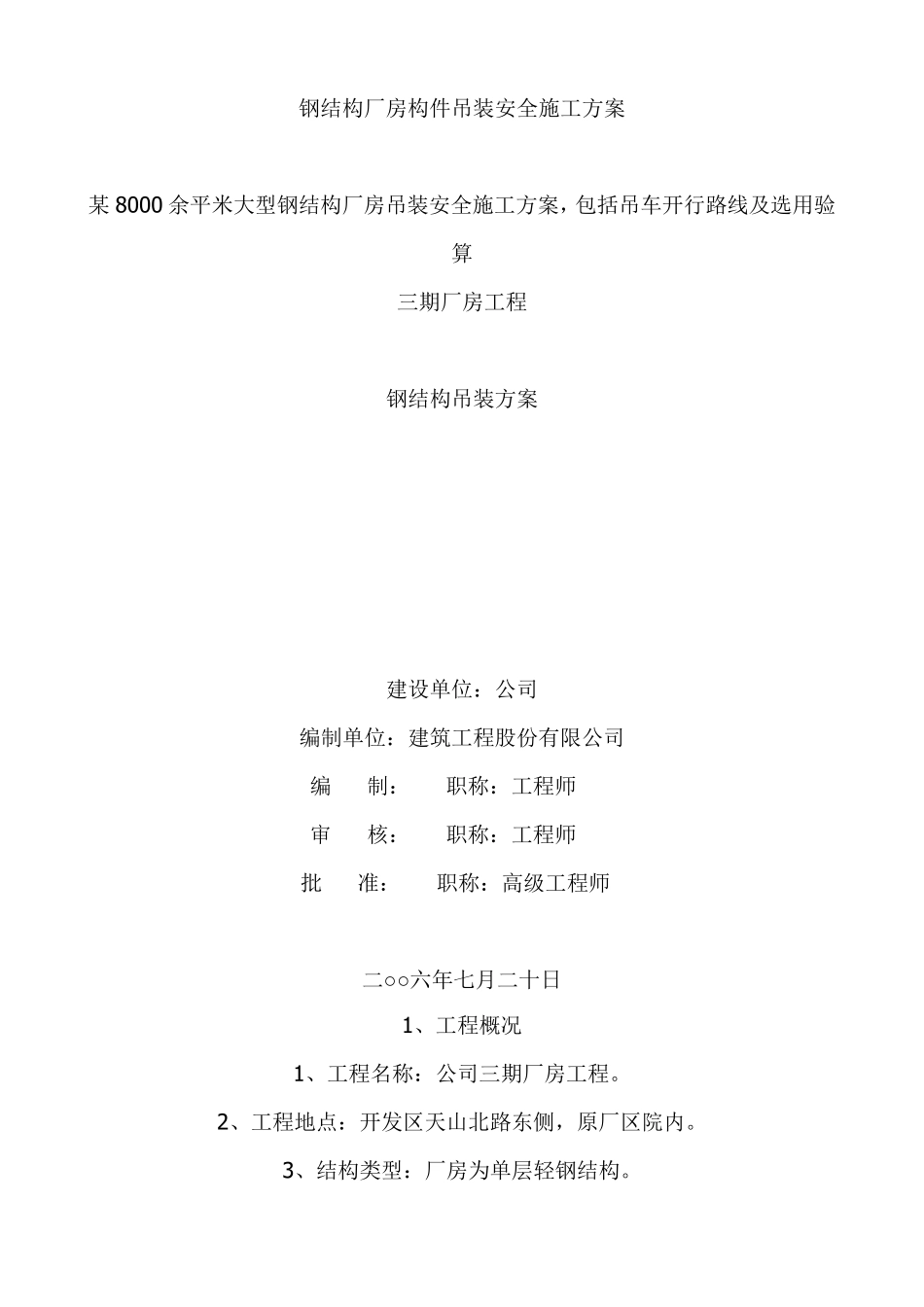

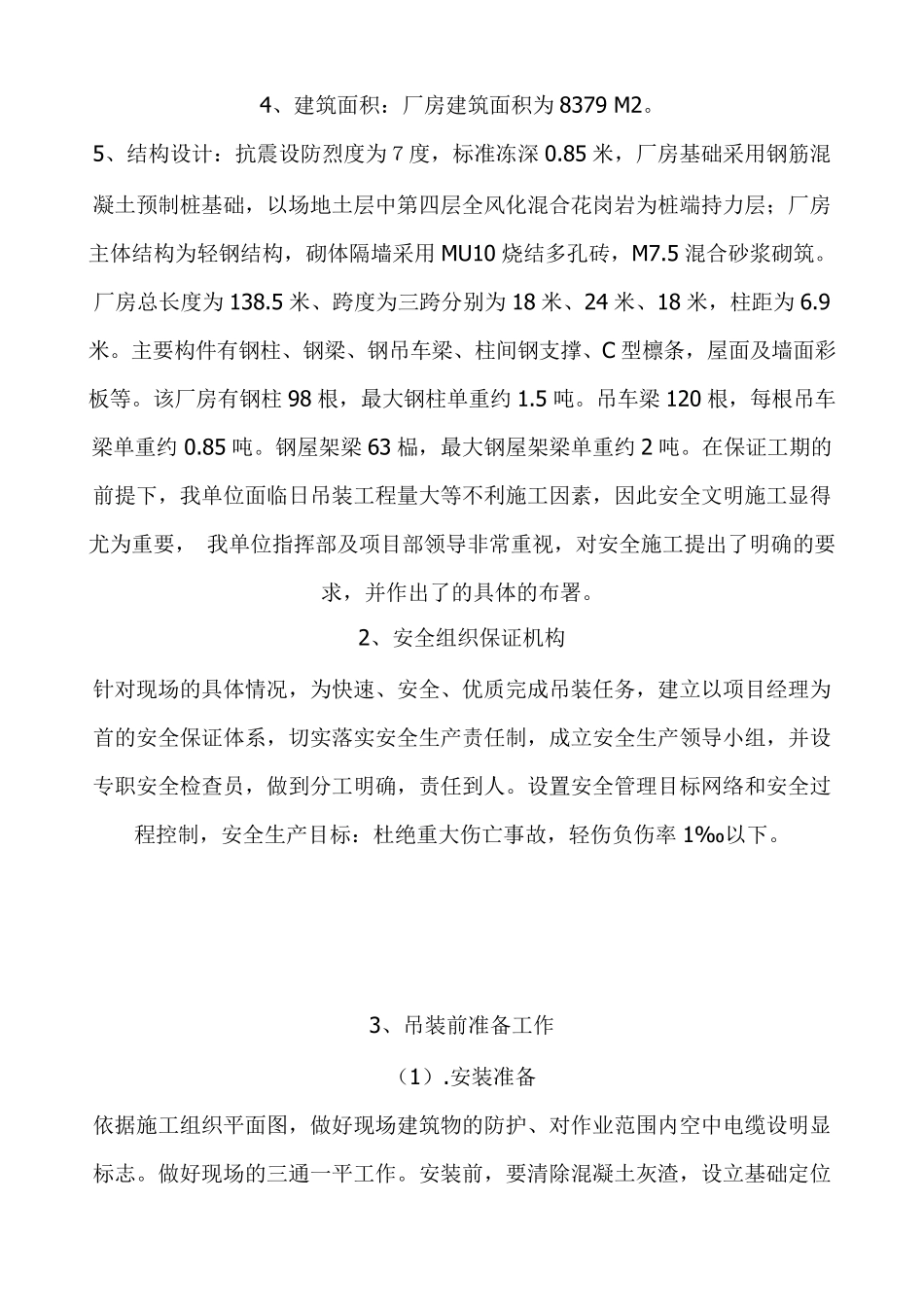

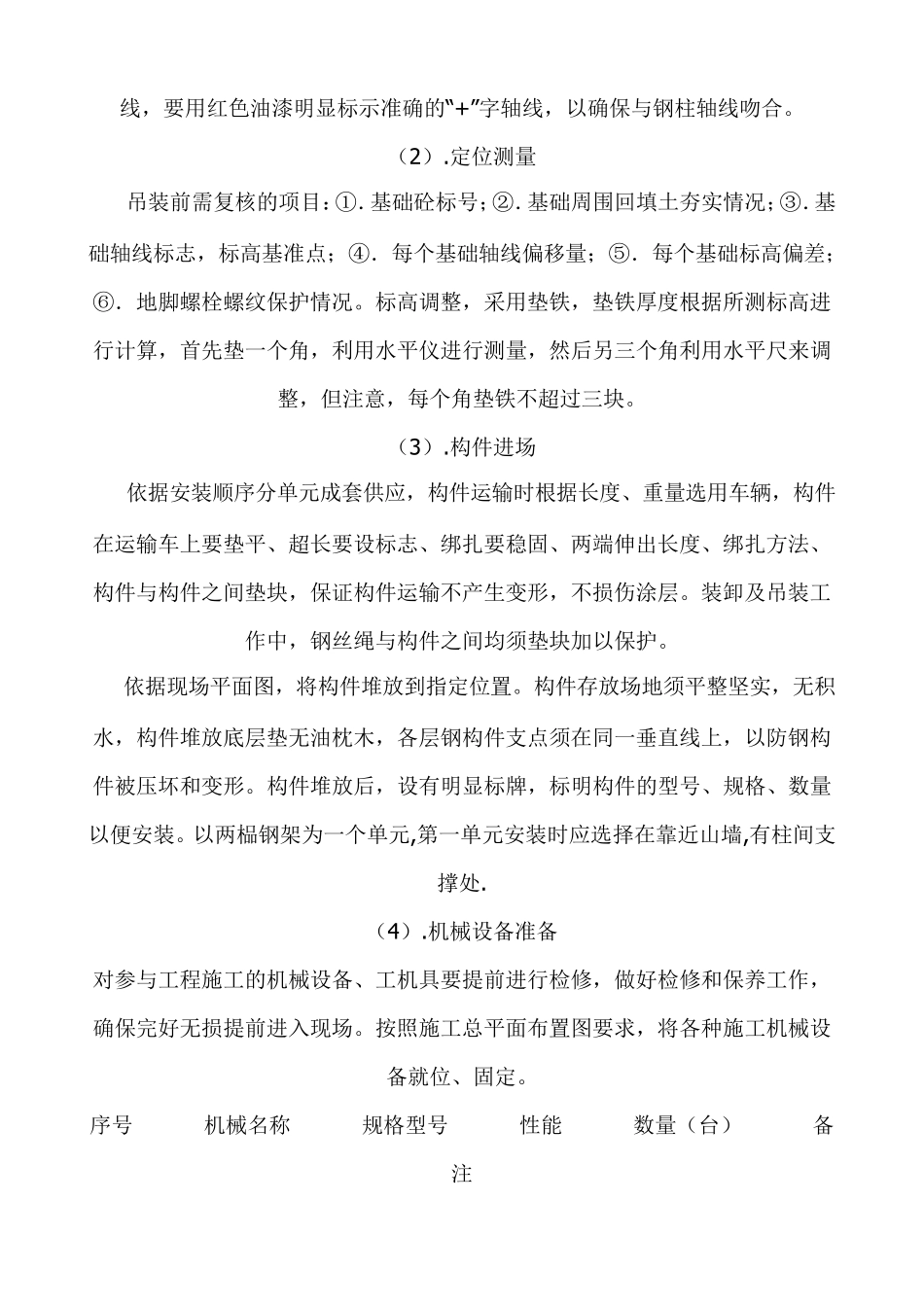

钢结构厂房构件吊装安全施工方案 某8000 余平米大型钢结构厂房吊装安全施工方案，包括吊车开行路线及选用验算 三期厂房工程 钢结构吊装方案 建设单位：公司 编制单位：建筑工程股份有限公司 编 制： 职称：工程师 审 核： 职称：工程师 批 准： 职称：高级工程师 二○○六年七月二十日 1、工程概况 1、工程名称：公司三期厂房工程。 2、工程地点：开发区天山北路东侧，原厂区院内。 3、结构类型：厂房为单层轻钢结构。 4、建筑面积：厂房建筑面积为 8379 M2。 5、结构设计：抗震设防烈度为７度，标准冻深 0.85 米，厂房基础采用钢筋混凝土预制桩基础，以场地土层中第四层全风化混合花岗岩为桩端持力层；厂房主体结构为轻钢结构，砌体隔墙采用 MU10 烧结多孔砖，M7.5 混合砂浆砌筑。厂房总长度为 138.5 米、跨度为三跨分别为 18 米、24 米、18 米，柱距为 6.9米。主要构件有钢柱、钢梁、钢吊车梁、柱间钢支撑、C 型檩条，屋面及墙面彩板等。该厂房有钢柱 98 根，最大钢柱单重约 1.5 吨。吊车梁 120 根，每根吊车梁单重约 0.85 吨。钢屋架梁 63 榀，最大钢屋架梁单重约 2 吨。在保证工期的前提下，我单位面临日吊装工程量大等不利施工因素，因此安全文明施工显得尤为重要， 我单位指挥部及项目部领导非常重视，对安全施工提出了明确的要求，并作出了的具体的布署。 2、安全组织保证机构 针对现场的具体情况，为快速、安全、优质完成吊装任务，建立以项目经理为首的安全保证体系，切实落实安全生产责任制，成立安全生产领导小组，并设专职安全检查员，做到分工明确，责任到人。设置安全管理目标网络和安全过程控制，安全生产目标：杜绝重大伤亡事故，轻伤负伤率 1‰ 以下。 3、吊装前准备工作 （1）.安装准备 依据施工组织平面图，做好现场建筑物的防护、对作业范围内空中电缆设明显标志。做好现场的三通一平工作。安装前，要清除混凝土灰渣，设立基础定位线，要用红色油漆明显标示准确的“+”字轴线，以确保与钢柱轴线吻合。 （2）.定位测量 吊装前需复核的项目：①．基础砼标号；②．基础周围回填土夯实情况；③．基础轴线标志，标高基准点；④．每个基础轴线偏移量；⑤．每个基础标高偏差；⑥．地脚螺栓螺纹保护情况。标高调整，采用垫铁，垫铁厚度根据所测标高进行计算，首先垫一个角，利用水平仪进行测量，然后另三个角利用水平尺来调整，但注意，每个角垫铁不超过三块。 （3）.构...
