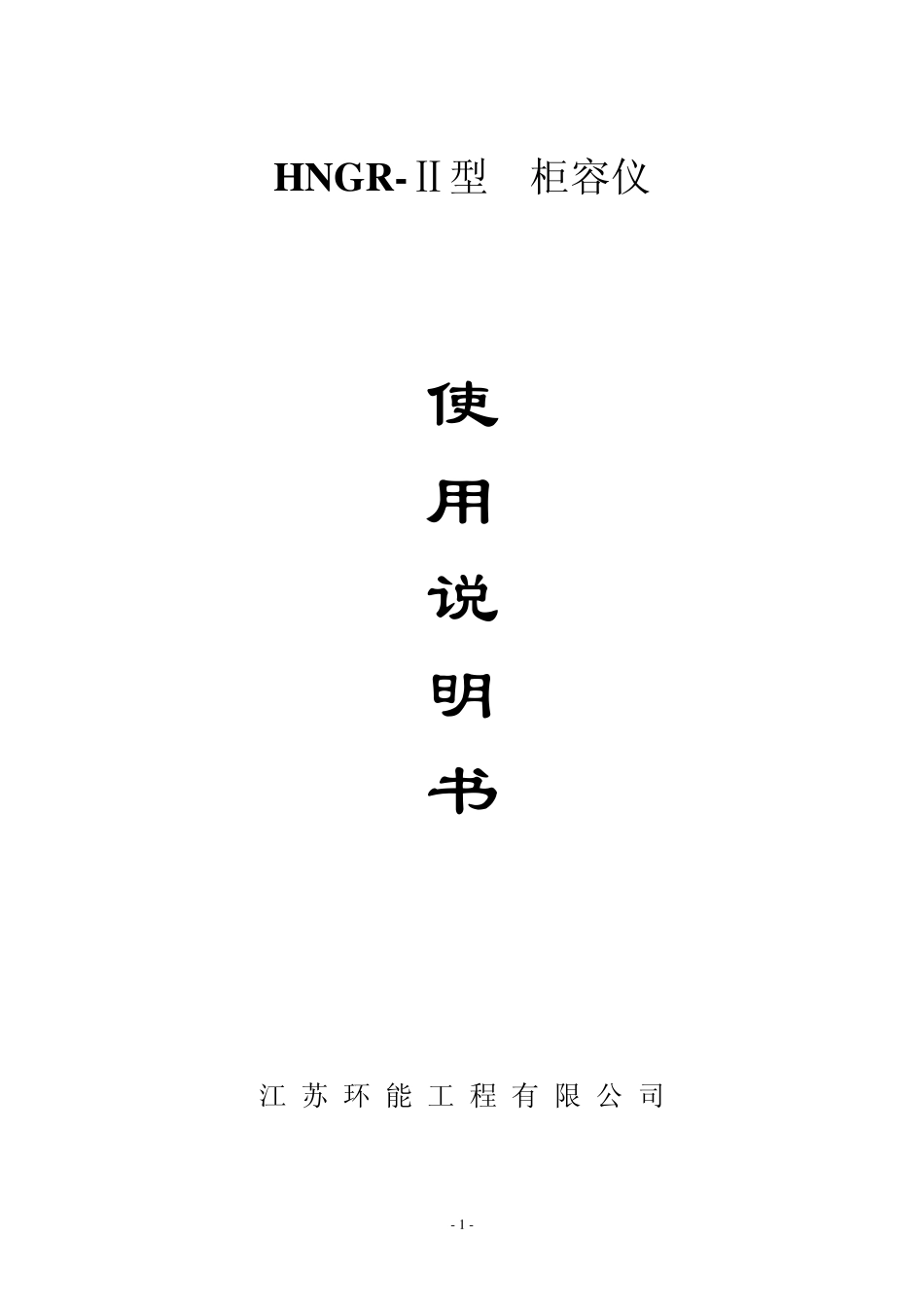

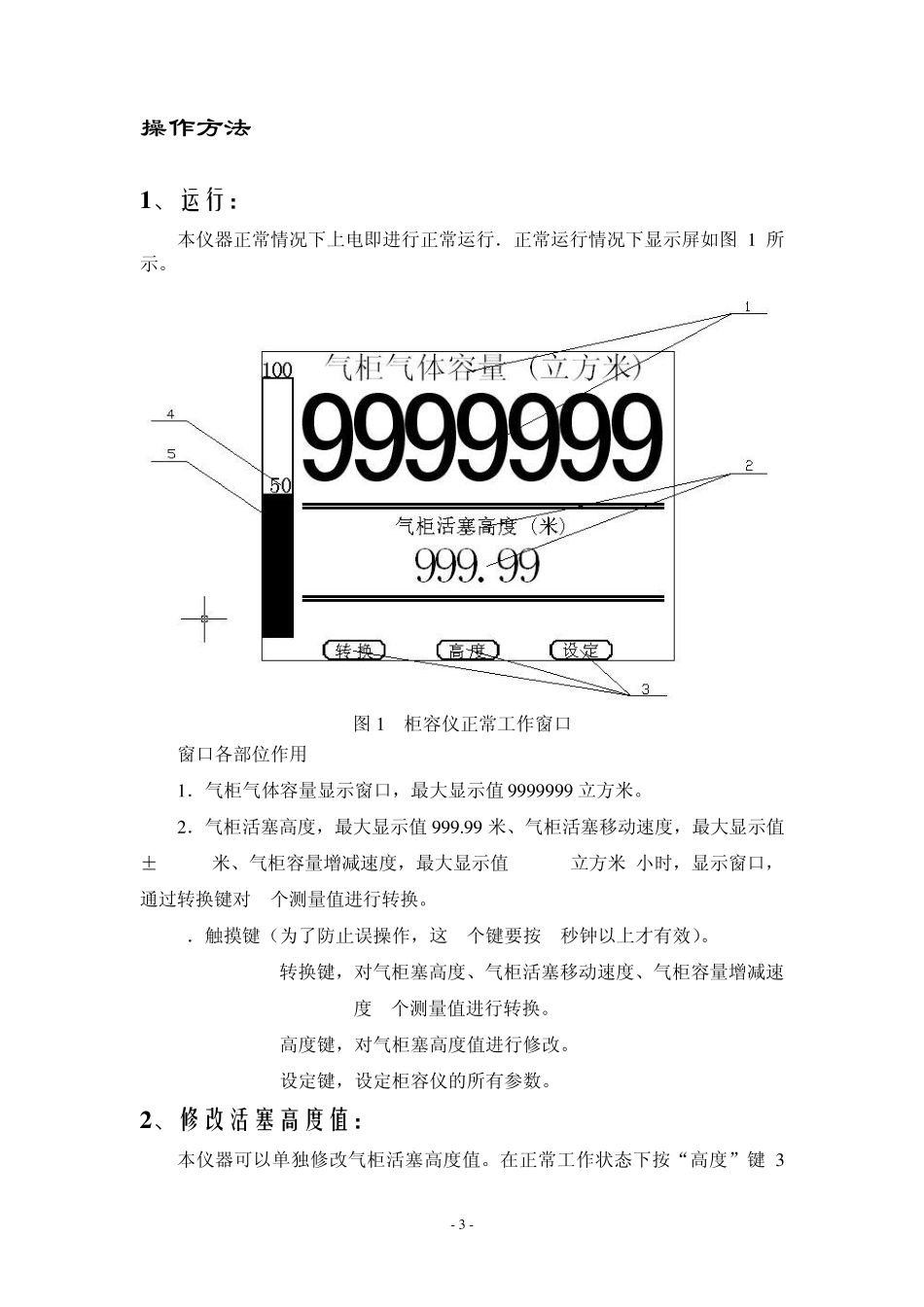

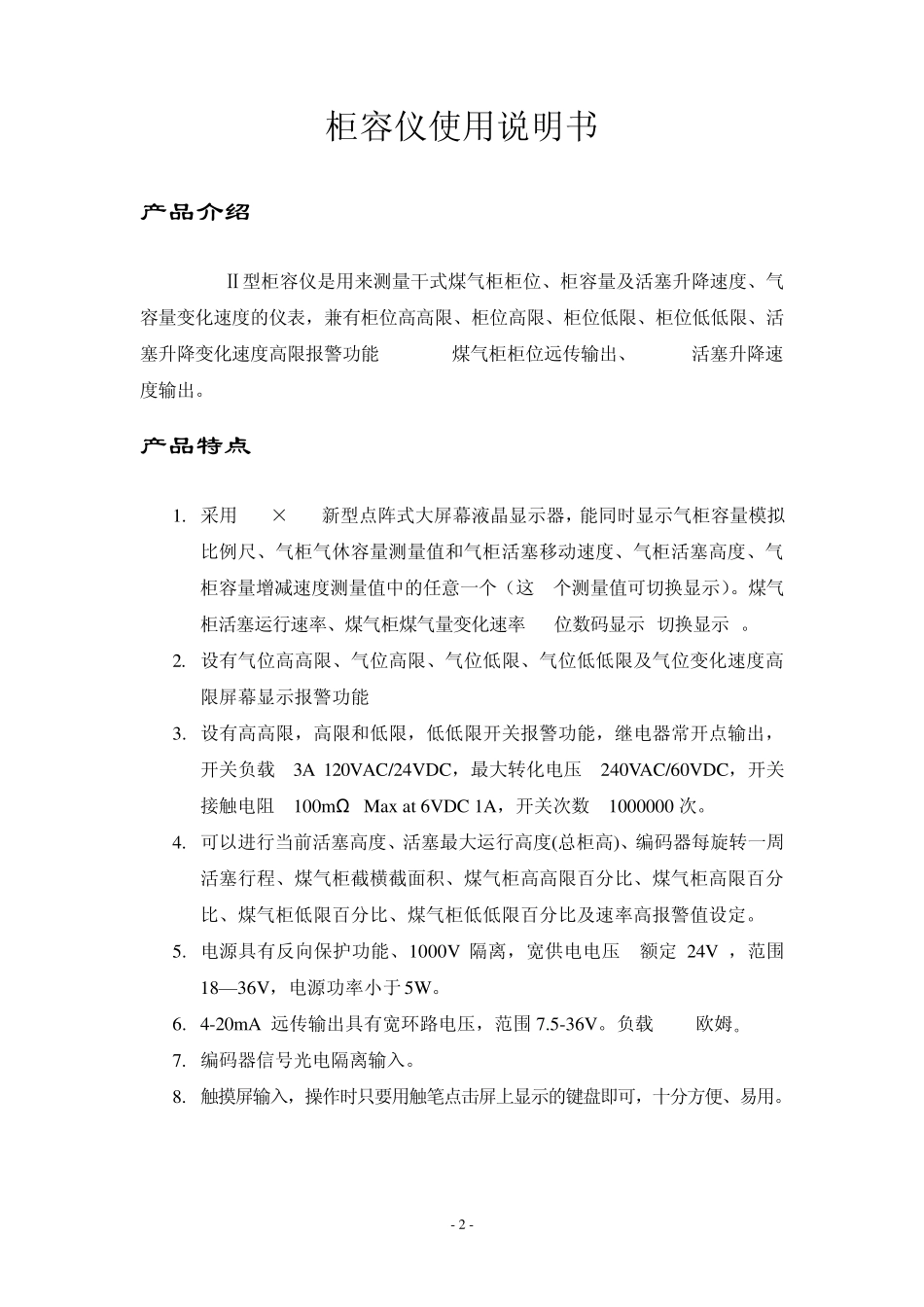

- 1 - HNGR-Ⅱ型 柜容仪 使 用 说 明 书 江 苏 环 能 工 程 有 限 公 司 - 2 - 柜容仪使用说明书 产品介绍 HNGR-Ⅱ型柜容仪是用来测量干式煤气柜柜位、柜容量及活塞升降速度、气容量变化速度的仪表，兼有柜位高高限、柜位高限、柜位低限、柜位低低限、活塞升降变化速度高限报警功能,4-20mA煤气柜柜位远传输出、4-20mA活塞升降速度输出。 产品特点 1. 采用320×240新型点阵式大屏幕液晶显示器，能同时显示气柜容量模拟比例尺、气柜气休容量测量值和气柜活塞移动速度、气柜活塞高度、气柜容量增减速度测量值中的任意一个（这 3个测量值可切换显示）。煤气柜活塞运行速率、煤气柜煤气量变化速率 7位数码显示(切换显示)。 2. 设有气位高高限、气位高限、气位低限、气位低低限及气位变化速度高限屏幕显示报警功能 3. 设有高高限，高限和低限，低低限开关报警功能，继电器常开点输出，开关负载 3A 120VAC/24VDC，最大转化电压 240VAC/60VDC，开关接触电阻 100mΩ Max at 6VDC 1A，开关次数 1000000 次。 4. 可以进行当前活塞高度、活塞最大运行高度(总柜高)、编码器每旋转一周活塞行程、煤气柜截横截面积、煤气柜高高限百分比、煤气柜高限百分比、煤气柜低限百分比、煤气柜低低限百分比及速率高报警值设定。 5. 电源具有反向保护功能、1000V 隔离，宽供电电压 额定 24V ，范围18—36V，电源功率小于 5W。 6. 4-20mA 远传输出具有宽环路电压，范围 7.5-36V。负载<500欧姆。 7. 编码器信号光电隔离输入。 8. 触摸屏输入，操作时只要用触笔点击屏上显示的键盘即可，十分方便、易用。 - 3 - 操作方法 1 、运行： 本仪器正常情况下上电即进行正常运行．正常运行情况下显示屏如图1 所示。 图1 柜容仪正常工作窗口 窗口各部位作用 1 ．气柜气体容量显示窗口，最大显示值9 9 9 9 9 9 9 立方米。 2 ．气柜活塞高度，最大显示值9 9 9 .9 9 米、气柜活塞移动速度，最大显示值±999.9米、气柜容量增减速度，最大显示值99999立方米/小时，显示窗口，通过转换键对 3个测量值进行转换。 3．触摸键（为了防止误操作，这 3个键要按 3秒钟以上才有效）。 转换键，对气柜塞高度、气柜活塞移动速度、气柜容量增减速度3个测量值进行转换。 高度键，对气柜塞高度值进行修改。 设定键，设定柜容仪的所有参数。 2 、修改活塞高度值： 本仪器可以单独修改气柜活塞高度值。在正...
