柴油发电机组启动信号

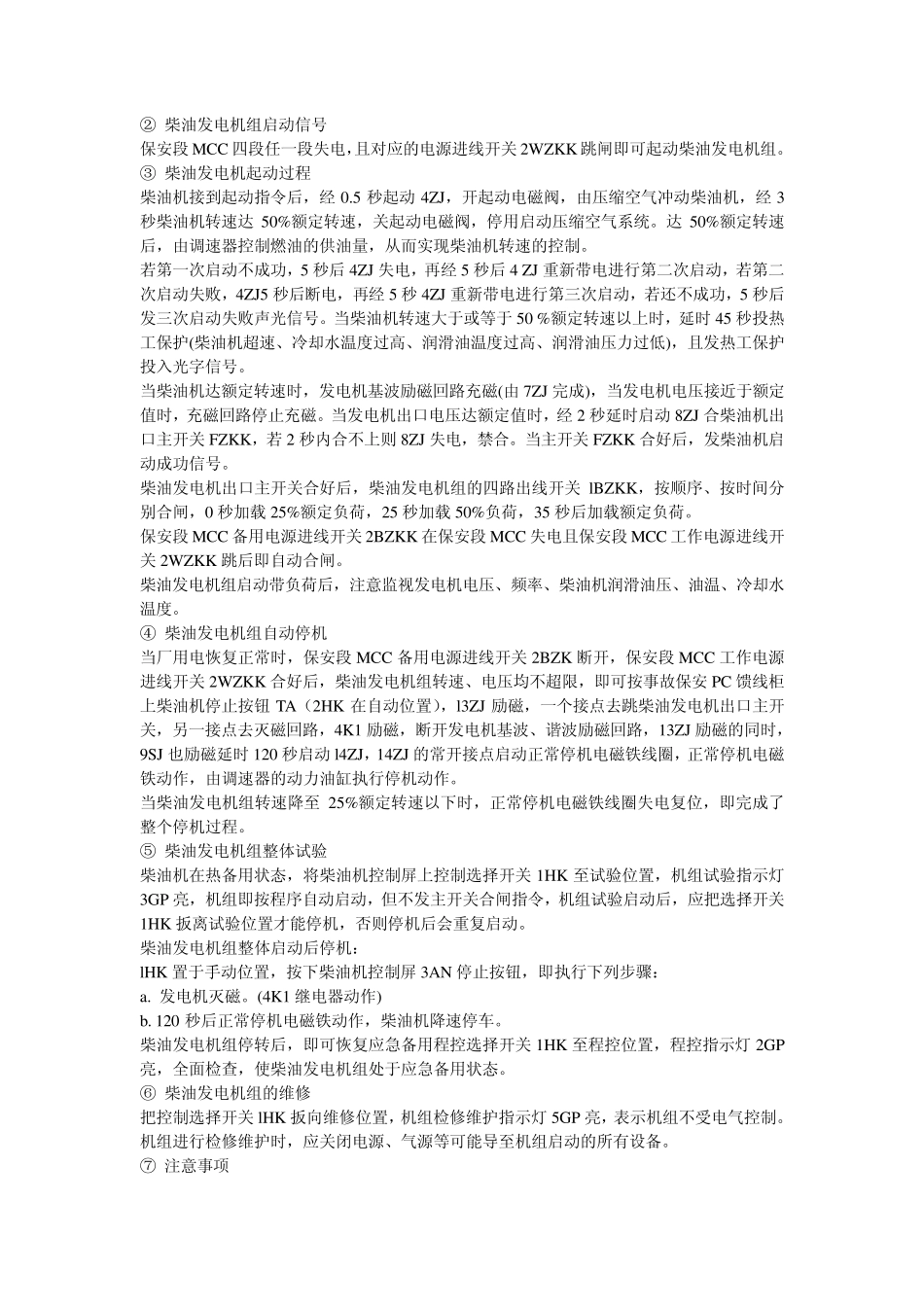

柴油发电机组启动信号_第1页
1/8

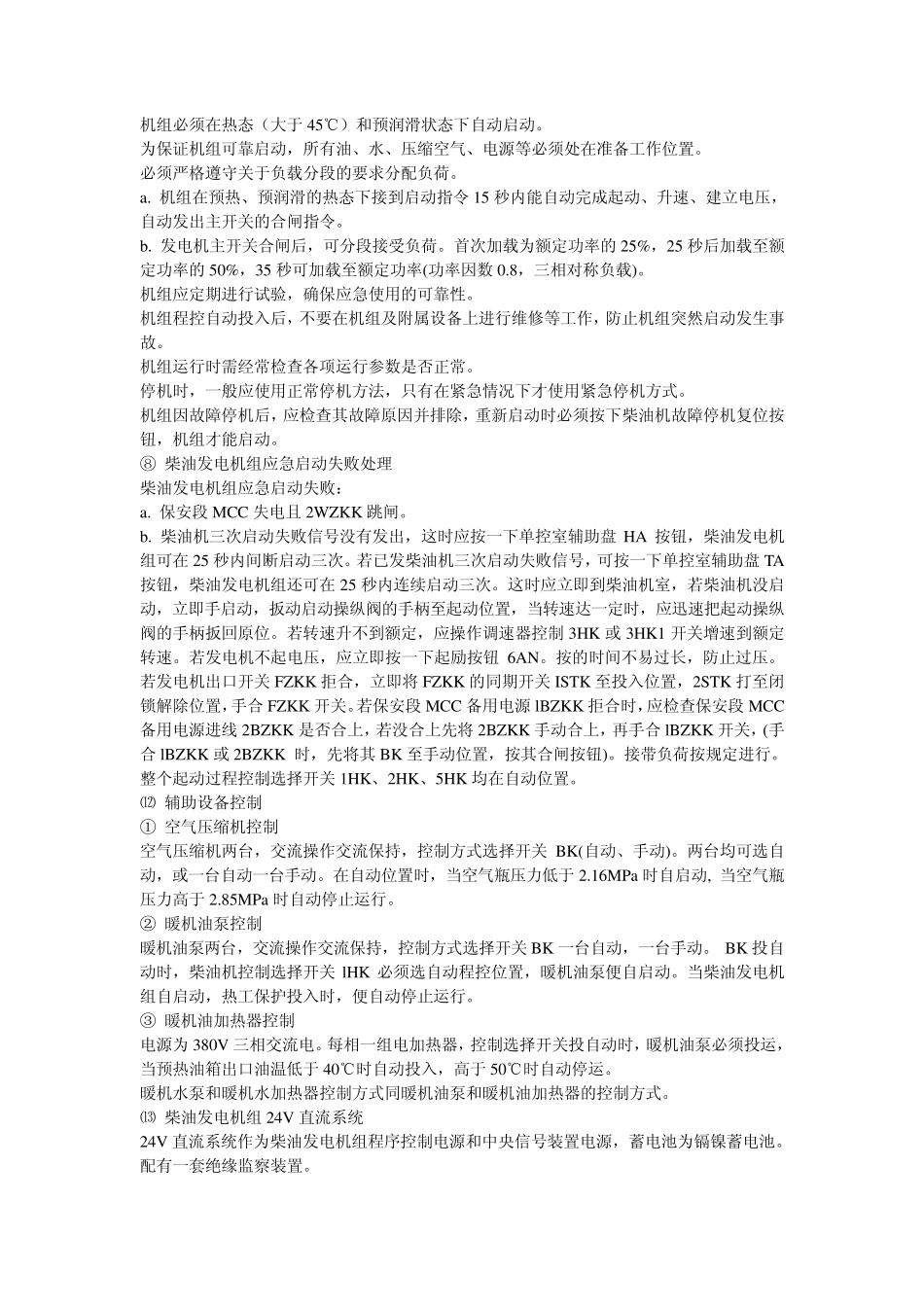

柴油发电机组启动信号_第2页
2/8

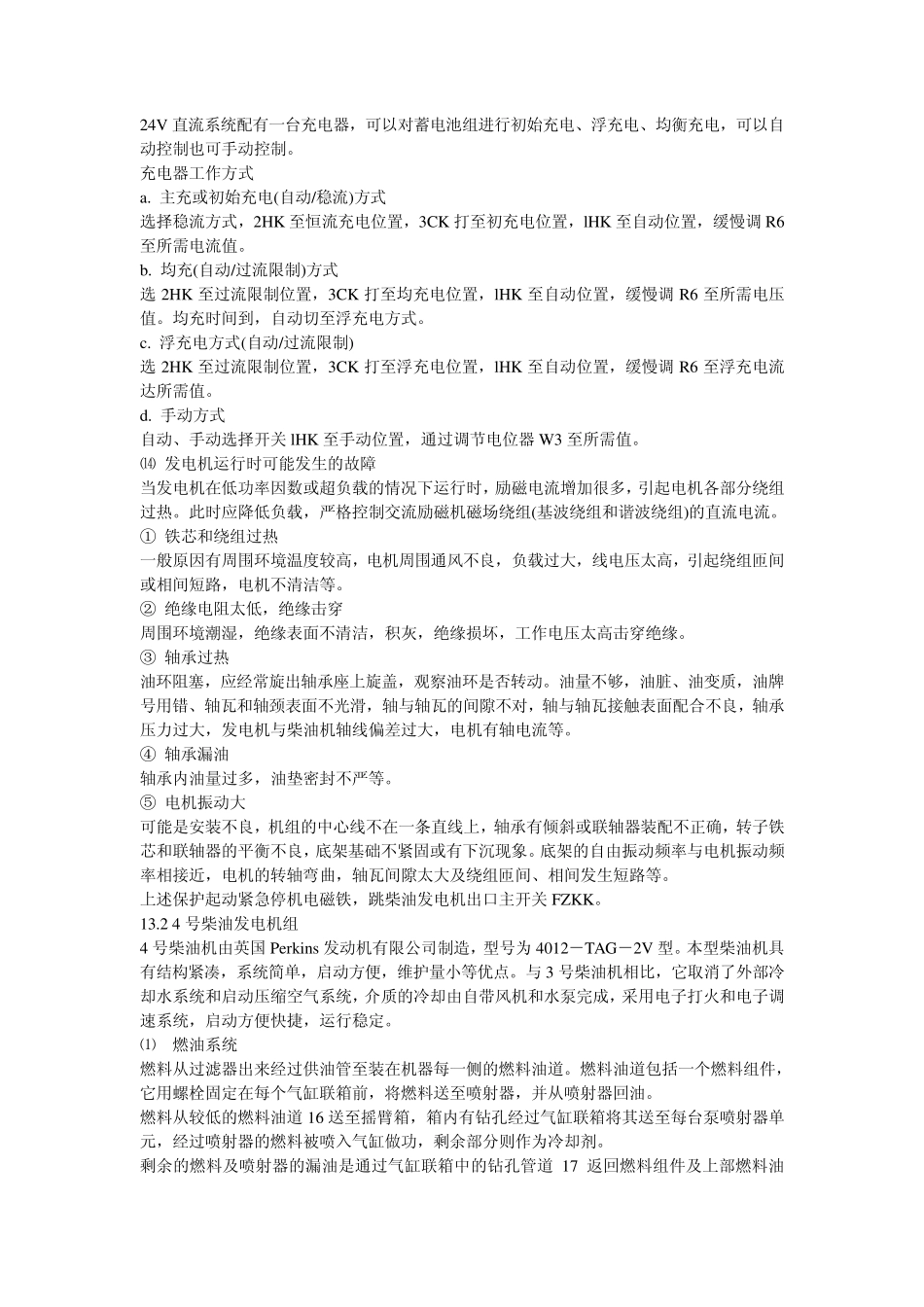

柴油发电机组启动信号_第3页
3/8
② 柴油发电机组启动信号 保安段 MCC 四段任一段失电,且对应的电源进线开关 2WZKK 跳闸即可起动柴油发电机组。 ③ 柴油发电机起动过程 柴油机接到起动指令后,经 0.5 秒起动 4ZJ,开起动电磁阀,由压缩空气冲动柴油机,经 3秒柴油机转速达 50%额定转速,关起动电磁阀,停用启动压缩空气系统。达 50%额定转速后,由调速器控制燃油的供油量,从而实现柴油机转速的控制。 若第一次启动不成功,5 秒后 4ZJ 失电,再经 5 秒后 4 ZJ 重新带电进行第二次启动,若第二次启动失败,4ZJ5 秒后断电,再经 5 秒 4ZJ 重新带电进行第三次启动,若还不成功,5 秒后发三次启动失败声光信号。当柴油机转速大于或等于 50 %额定转速以上时,延时 45 秒投热工保护(柴油机超速、冷却水温度过高、润滑油温度过高、润滑油压力过低),且发热工保护投入光字信号。 当柴油机达额定转速时,发电机基波励磁回路充磁(由 7ZJ 完成),当发电机电压接近于额定值时,充磁回路停止充磁。当发电机出口电压达额定值时,经 2 秒延时启动 8ZJ 合柴油机出口主开关 FZKK,若 2 秒内合不上则 8ZJ 失电,禁合。当主开关 FZKK 合好后,发柴油机启动成功信号。 柴油发电机出口主开关合好后,柴油发电机组的四路出线开关 lBZKK,按顺序、按时间分别合闸,0 秒加载 25%额定负荷,25 秒加载 50%负荷,35 秒后加载额定负荷。 保安段 MCC 备用电源进线开关 2BZKK 在保安段 MCC 失电且保安段 MCC 工作电源进线开关 2WZKK 跳后即自动合闸。 柴油发电机组启动带负荷后,注意监视发电机电压、频率、柴油机润滑油压、油温、冷却水温度。 ④ 柴油发电机组自动停机 当厂用电恢复正常时,保安段 MCC 备用电源进线开关 2BZK 断开,保安段 MCC 工作电源进线开关 2WZKK 合好后,柴油发电机组转速、电压均不超限,即可按事故保安 PC 馈线柜上柴油机停止按钮 TA(2HK 在自动位置),l3ZJ 励磁,一个接点去跳柴油发电机出口主开关,另一接点去灭磁回路,4K1 励磁,断开发电机基波、谐波励磁回路,13ZJ 励磁的同时,9SJ 也励磁延时 120 秒启动 l4ZJ,14ZJ 的常开接点启动正常停机电磁铁线圈,正常停机电磁铁动作,由调速器的动力油缸执行停机动作。 当柴油发电机组转速降至 25%额定转速以下时,正常停机电磁铁线圈失电复位,即完成了整个停机过程。 ⑤ 柴油发电机组整体试验 柴油机在热备用状态,将柴油机控制屏上...
