柴油机速度特性和负荷特性试验报告

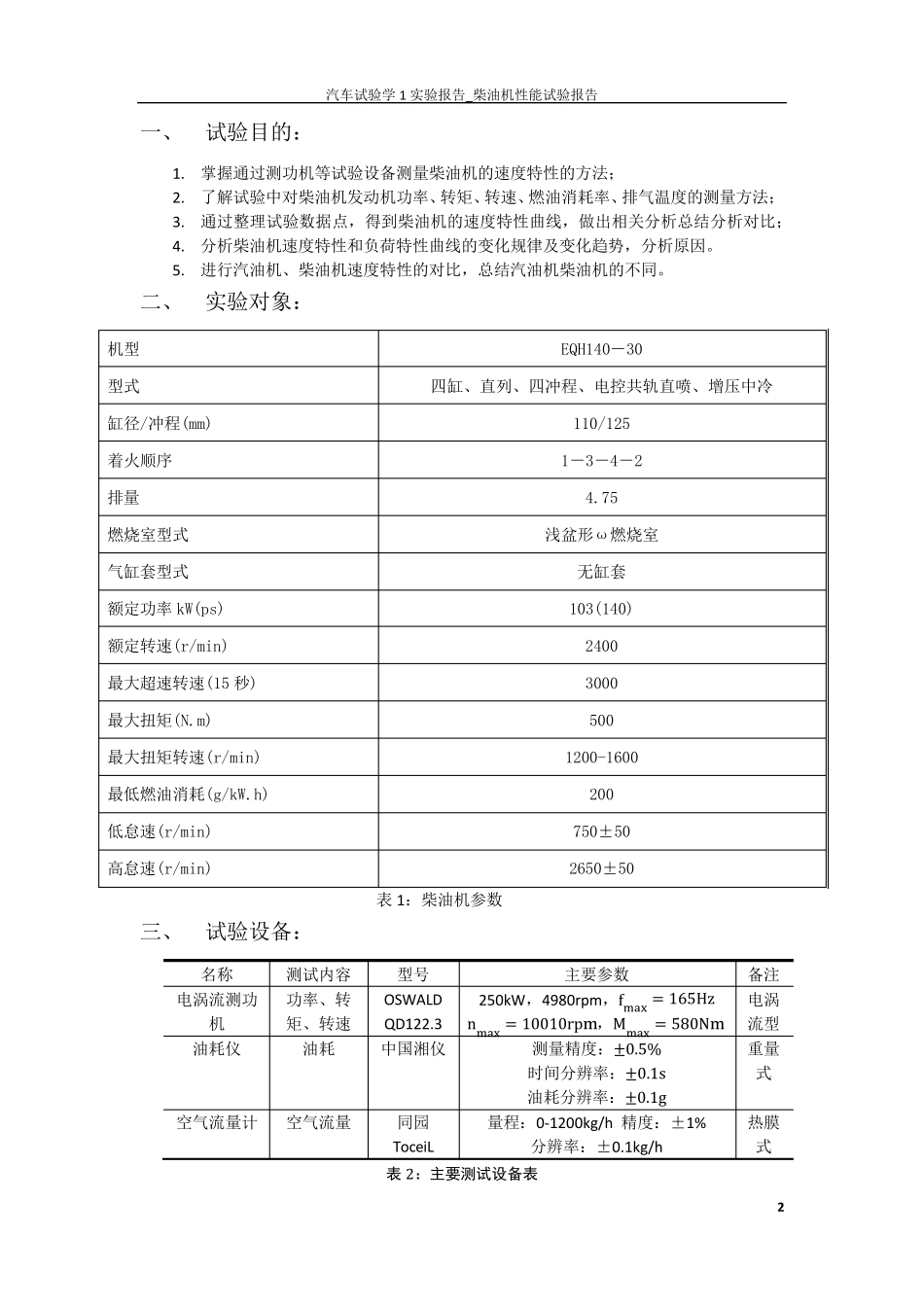

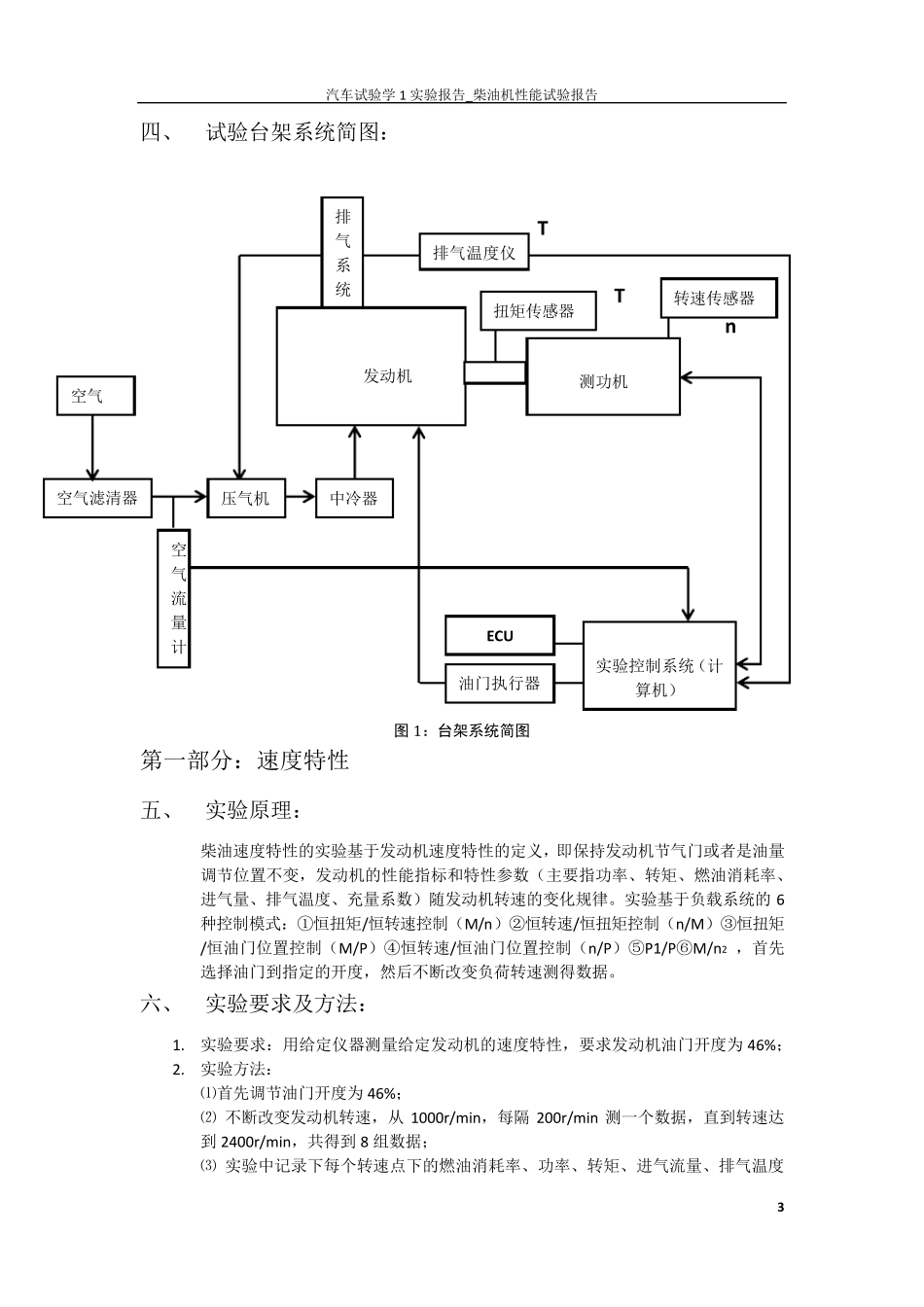

汽车试验学1 实验报告_柴油机性能试验报告 1 柴油机性能试验报告 班级：汽91 ****** 学号：********** 试验时间：2012 年 4 月 20 日 组别：13 汽车试验学1 实验报告_柴油机性能试验报告 2 一、 试验目的： 1. 掌握通过测功机等试验设备测量柴油机的速度特性的方法； 2. 了解试验中对柴油机发动机功率、转矩、转速、燃油消耗率、排气温度的测量方法； 3. 通过整理试验数据点，得到柴油机的速度特性曲线，做出相关分析总结分析对比； 4. 分析柴油机速度特性和负荷特性曲线的变化规律及变化趋势，分析原因。 5. 进行汽油机、柴油机速度特性的对比，总结汽油机柴油机的不同。 二、 实验对象： 机型 EQH140－30 型式 四缸、直列、四冲程、电控共轨直喷、增压中冷 缸径/冲程(mm) 110/125 着火顺序 1－3－4－2 排量 4.75 燃烧室型式 浅盆形ω燃烧室 气缸套型式 无缸套 额定功率kW(ps) 103(140) 额定转速(r/min) 2400 最大超速转速(15 秒) 3000 最大扭矩(N.m) 500 最大扭矩转速(r/min) 1200-1600 最低燃油消耗(g/kW.h) 200 低怠速(r/min) 750±50 高怠速(r/min) 2650±50 表 1：柴油机参数 三、 试验设备： 名称 测试内容 型号 主要参数 备注 电涡流测功机 功率、转矩、转速 OSWALD QD122.3 250kW，4980rpm，fmax = 165Hz nmax = 10010rpm，Mmax = 580Nm 电涡流型 油耗仪 油耗 中国湘仪 测量精度：± 0.5% 时间分辨率：± 0.1s 油耗分辨率：± 0.1g 重量式 空气流量计 空气流量 同园ToceiL 量程：0-1200kg/h 精度：±1% 分辨率：±0.1kg/h 热膜式 表2 ：主要测试设备表 汽车试验学1 实验报告_柴油机性能试验报告 3 四、 试验台架系统简图： 图1 ：台架系统简图 第一部分：速度特性 五、 实验原理： 柴油速度特性的实验基于发动机速度特性的定义，即保持发动机节气门或者是油量调节位置不变，发动机的性能指标和特性参数（主要指功率、转矩、燃油消耗率、进气量、排气温度、充量系数）随发动机转速的变化规律。实验基于负载系统的6种控制模式：①恒扭矩/恒转速控制（M/n）②恒转速/恒扭矩控制（n/M）③恒扭矩/恒油门位置控制（M/P）④恒转速/恒油门位置控制（n/P）⑤P1/P⑥M/n2 ，首先选择油门到指定的开度，然后不断改变负荷转速测得数据。 六、 实验要求及方法： 1. 实验要求：用给定仪器测量给定发动机的速度特性，要求发动机...
