标准件和常用件习题

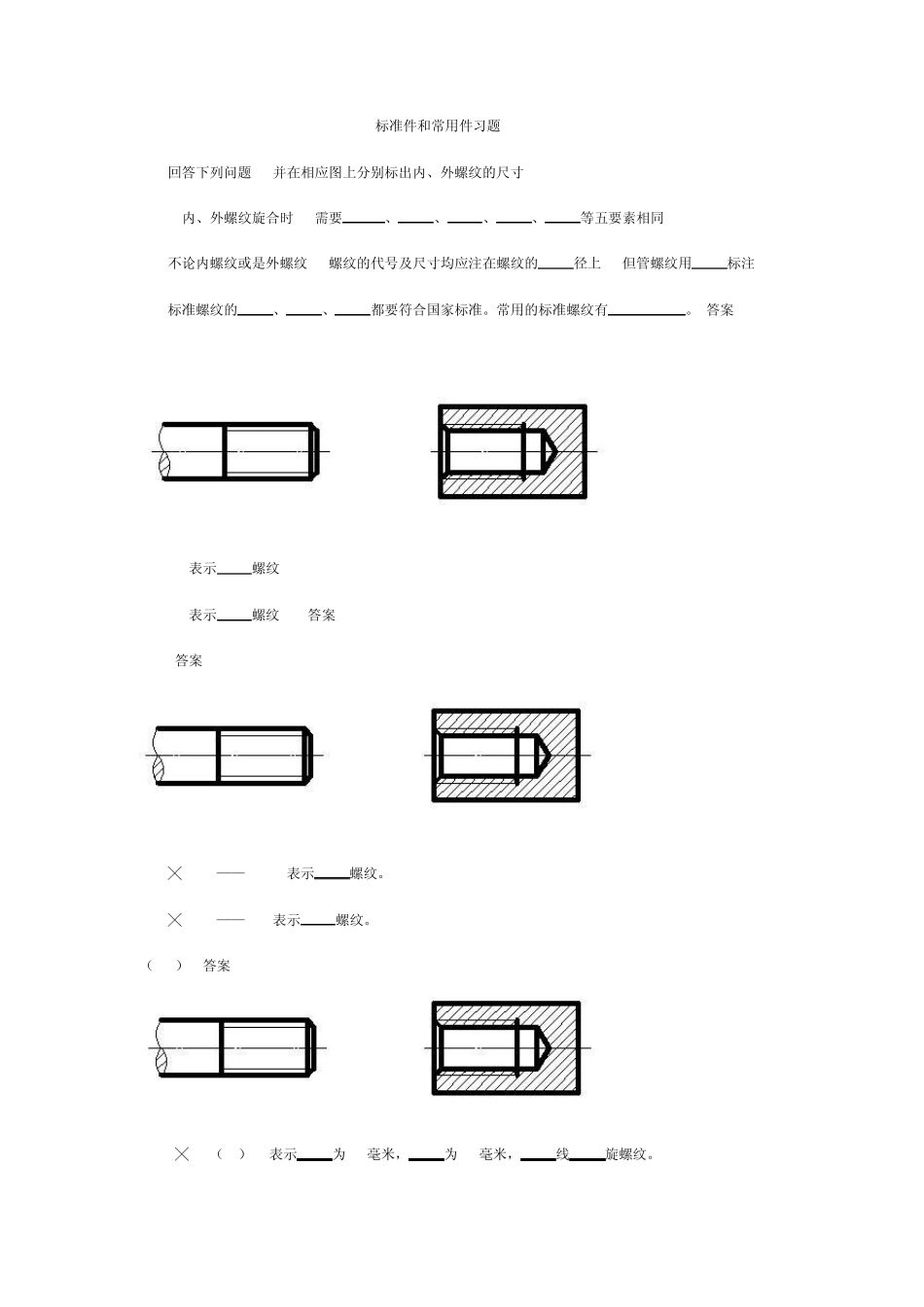

标准件和常用件习题_第1页
1/25

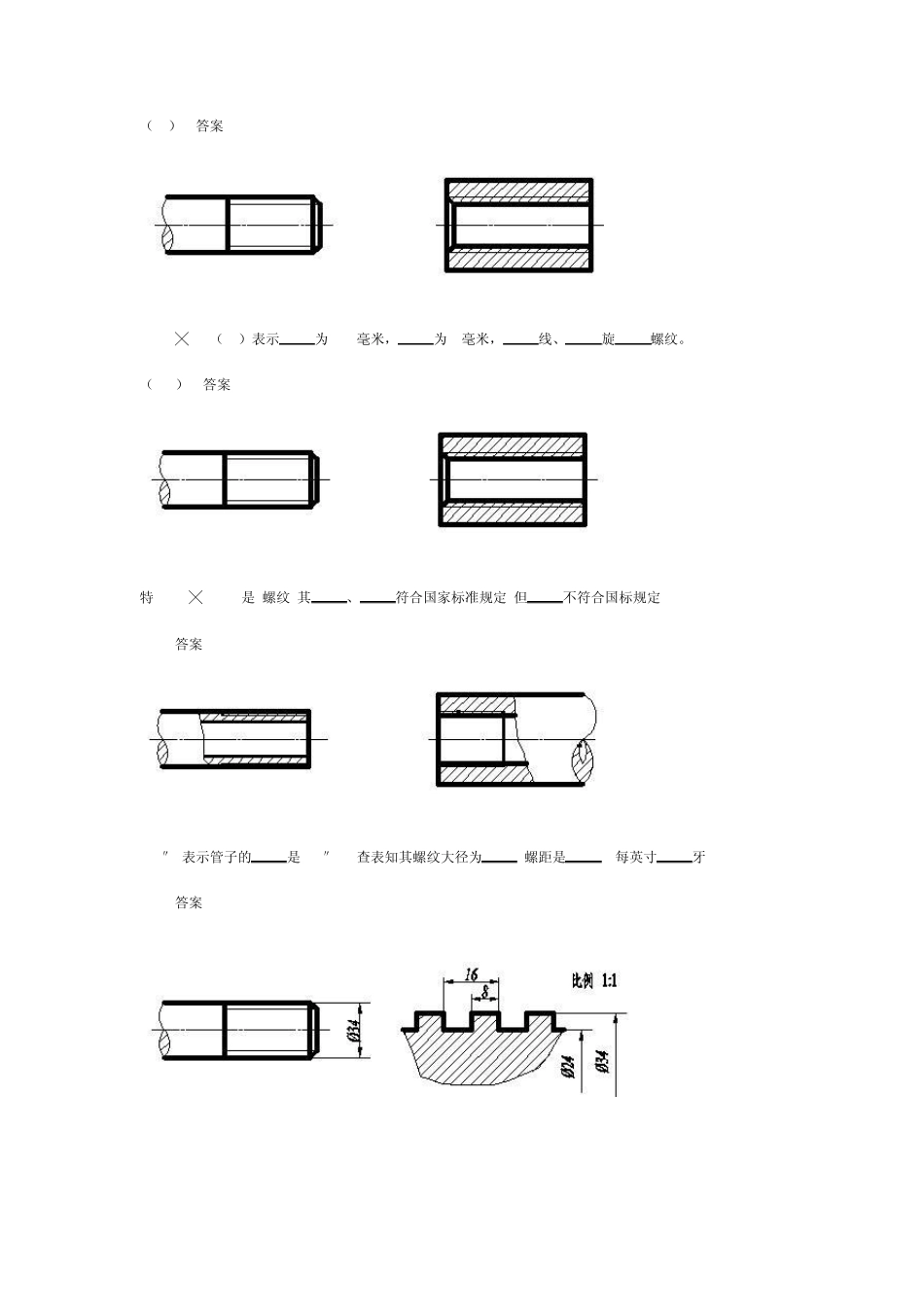

标准件和常用件习题_第2页
2/25

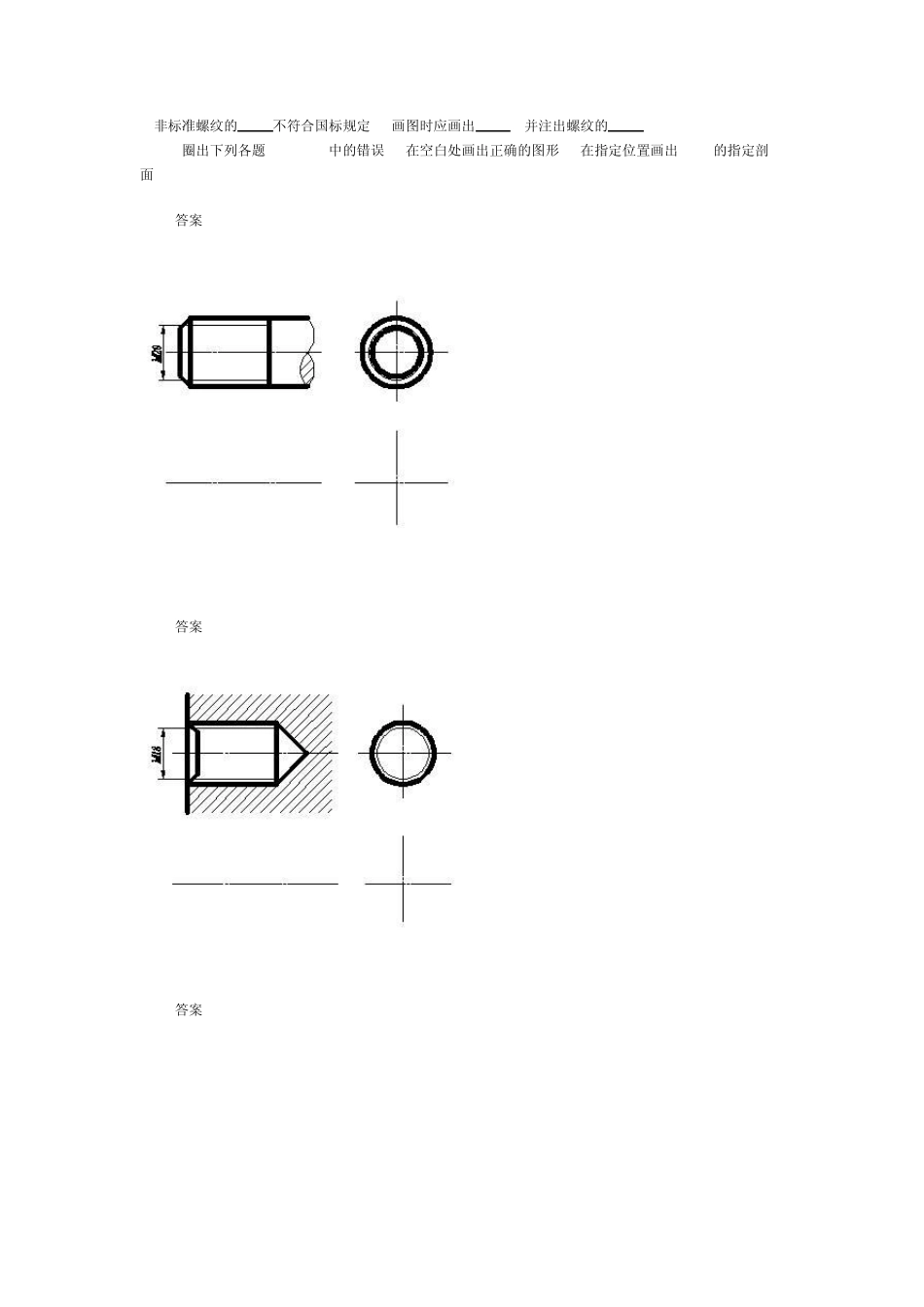

标准件和常用件习题_第3页
3/25
标准件和常用件习题 8-1 回答下列问题 , 并在相应图上分别标出内、外螺纹的尺寸 . (1) a 内、外螺纹旋合时 , 需要 、 、 、 、 等五要素相同 . b 不论内螺纹或是外螺纹 , 螺纹的代号及尺寸均应注在螺纹的 径上 ; 但管螺纹用 标注 . c 标准螺纹的 、 、 都要符合国家标准。常用的标准螺纹有 。[答案] (2) M16-6g 表示 螺纹 . M16-5H 表示 螺纹 . [答案] (3) [答案] M16 ╳ 1.5 —— 5g6g 表示 螺纹。 M16 ╳ 1.5 —— 6H 表示 螺纹。 ( 4 ) [答案] Tr32 ╳ 12(P6)LH表示 为 32毫米, 为 12毫米, 线 旋螺纹。 ( 5) [答案] B120 ╳ 18(P6)表示 为120毫米, 为6毫米, 线、 旋 螺纹。 ( 6 ) [答案] 特 M16 ╳ 1.55是 螺纹,其 、 符合国家标准规定,但 不符合国标规定. (7) [答案] G1 ″ 表示管子的 是 1 ″ , 查表知其螺纹大径为 ,螺距是 , 每英寸 牙 . (8) [答案] 非标准螺纹的 不符合国标规定 , 画图时应画出 , 并注出螺纹的 . 8-2 圈出下列各题 (1)-(4) 中的错误 , 在空白处画出正确的图形 , 在指定位置画出 (5) 的指定剖面 . (1) [答案] (2) [答案] (3) [答案] (4) [答案] (5) [答案] 8-3 根据螺纹连接件的代号 , 查表并标出全部尺寸 . [答案] 8-4 找出左边双头螺柱连接装配图中的错误 , 在右边画出正确的连接图 .( 主视图画成全剖视图 ). [答案] 8-5 画出两板的螺栓连接图 . [答案] 已知两板厚 d1=d2=20mm, 板长 24mm, 宽 50mm. 螺栓 GB5782-86-M20 ╳ L(L 计算后取标准值 ). 螺母 GB6170-86-M20. 垫圈 GB97.1-85-20. 要求 : 按比例 1:1 画出螺栓装配图的三视图 ( 主视图作全剖视 ). 8-6 画出零件的螺钉连接图 . [答案] 已知 : 上板厚 d1=8mm, 下板厚 d2=32mm, 材料为铸铁 . 螺钉 GB68-85- M10 ╳ L(L 计算后取标准值 ). 要求 : 按比例 2:1 画出螺钉装配图的二个视图 ( 主视图作全剖视 ). 8-7 按给定尺寸和规定画法画螺纹 [答案] • 外 螺纹( M24 ) , 螺纹长 度 为 30mm 。 • 螺纹通 孔 ( M20 ) , 两 端 孔 的倒 角 C1 [答案] • 螺纹不 通 孔 ( M16 ) , 钻 孔 深 度 30mm , 螺纹深 度 24mm , 孔 口 倒 角 C1 [答案] • 将下列图形按螺纹连接...
