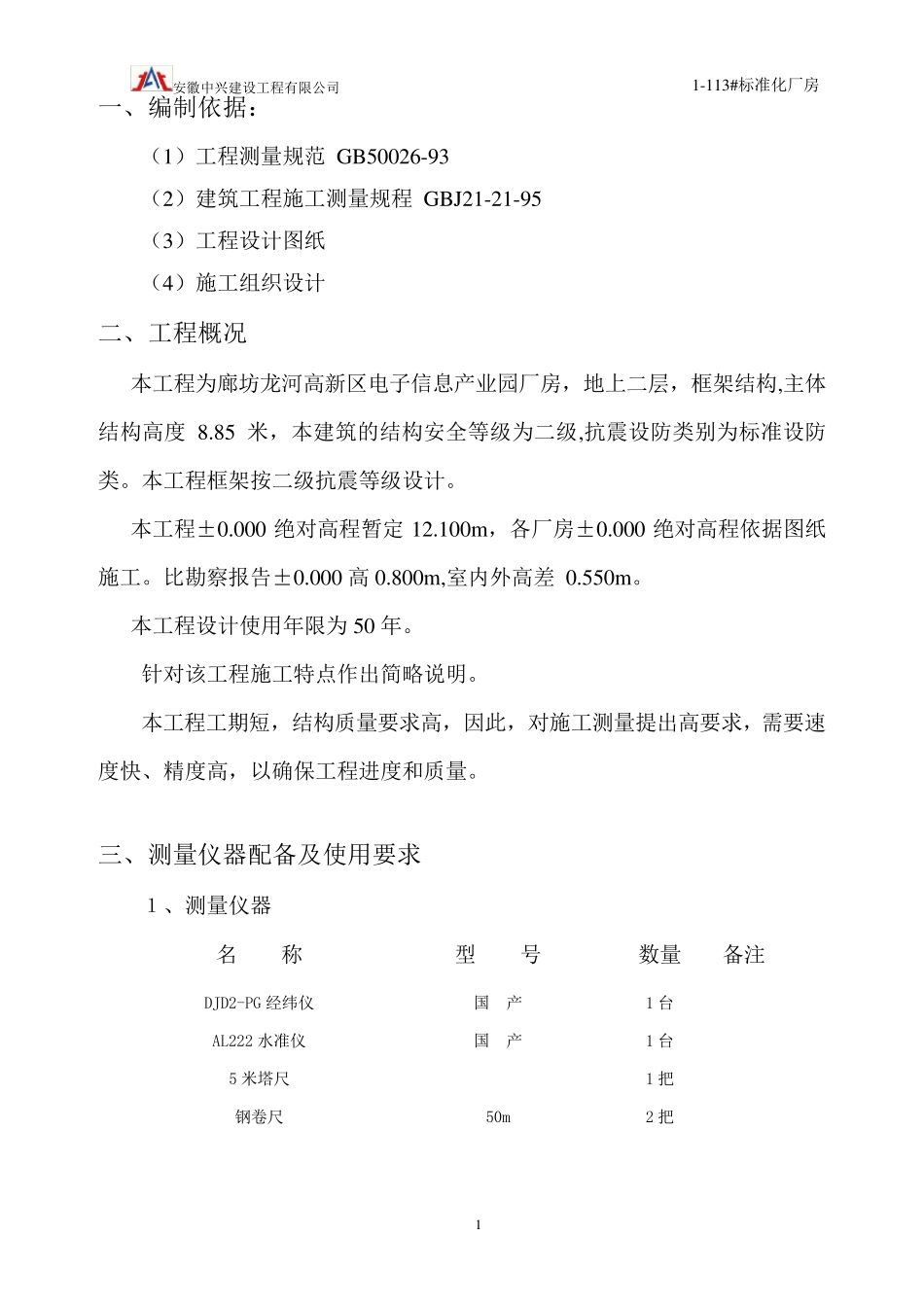

安徽中兴建设工程有限公司 1-113#标准化厂房 1 一、编制依据： （1）工程测量规范 GB50026-93 （2）建筑工程施工测量规程 GBJ21-21-95 （3）工程设计图纸 （4）施工组织设计 二、工程概况 本工程为廊坊龙河高新区电子信息产业园厂房，地上二层，框架结构,主体结构高度 8.85 米，本建筑的结构安全等级为二级,抗震设防类别为标准设防类。本工程框架按二级抗震等级设计。 本工程±0.000 绝对高程暂定 12.100m ，各厂房±0.000 绝对高程依据图纸施工。比勘察报告±0.000 高0.800m ,室内外高差 0.550m 。 本工程设计使用年限为50 年。 针对该工程施工特点作出简略说明。 本工程工期短，结构质量要求高，因此，对施工测量提出高要求，需要速度快、精度高，以确保工程进度和质量。 三、测量仪器配备及使用要求 １、测量仪器 名 称 型 号 数量 备注 DJD2-PG 经纬仪 国 产 1 台 AL222 水准仪 国 产 1 台 5 米塔尺 1 把 钢卷尺 50m 2 把 安徽中兴建设工程有限公司 1 -1 1 3 #标准化厂房 2 2、所有测量仪器、钢尺均应有鉴定证书，未经鉴定合格的仪器不准使用，测量人员应经常擦试，保养测量仪器及用具，使测量仪器经常处于完好状态，以保证施工的需要。 四、施工测量管理制度 根据施工现场情况和工程特点，制定如下测量管理制度： （一）交接桩制度： 1、项目部技术股收到设计图纸、具备交接桩条件后，报告建设单位和公司技术部，确定时间及时进行交接桩工作。 2、交接桩工作由建设单位主持，施工单位由技术组织，在现场由勘测设计单位直接进行交接桩工作。 3、交接桩测量资料必须齐全，并应标桩示意图，表明各种标桩平面位置和标高，必要时要附有文字说明，依照资料，现场核对进行点交。 4、各种标桩采用点交方式，必要时进行现场交接复测。 5、交接桩时，各主要标桩要完整、稳固。交接后，接桩单位应组织测量单位进行必要的复测工作。 6、交接单位在附测过程中，如发现问题，应及时提交交桩单位研究解决。 （二）测量复测制度： 1、为避免 测量差 错 ，所有测量内 业 和计算 资料，必须经两 人符 合。施工中，应采取 不同 方式不同 测点由两 人进行复测，其 测量工作内 容 、成 果 等 要详细 填 入 测量手 簿 内 ，并签 字以示负 责 。 2、现场内 各测量控 制标桩，必须定期 进行检 测，特殊 情况应随 时进行检测。 （三 ）沉 降 观 测：...
