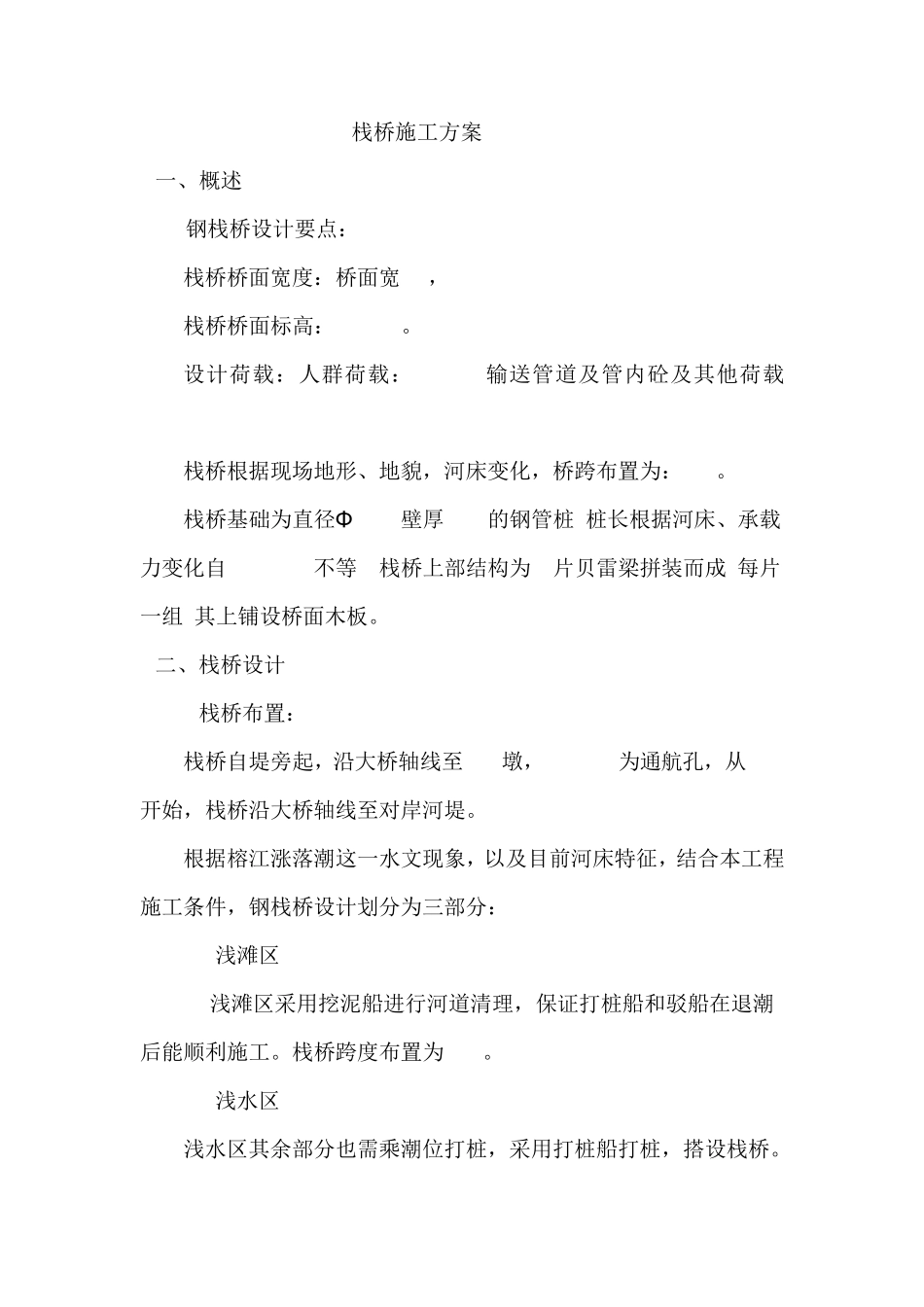

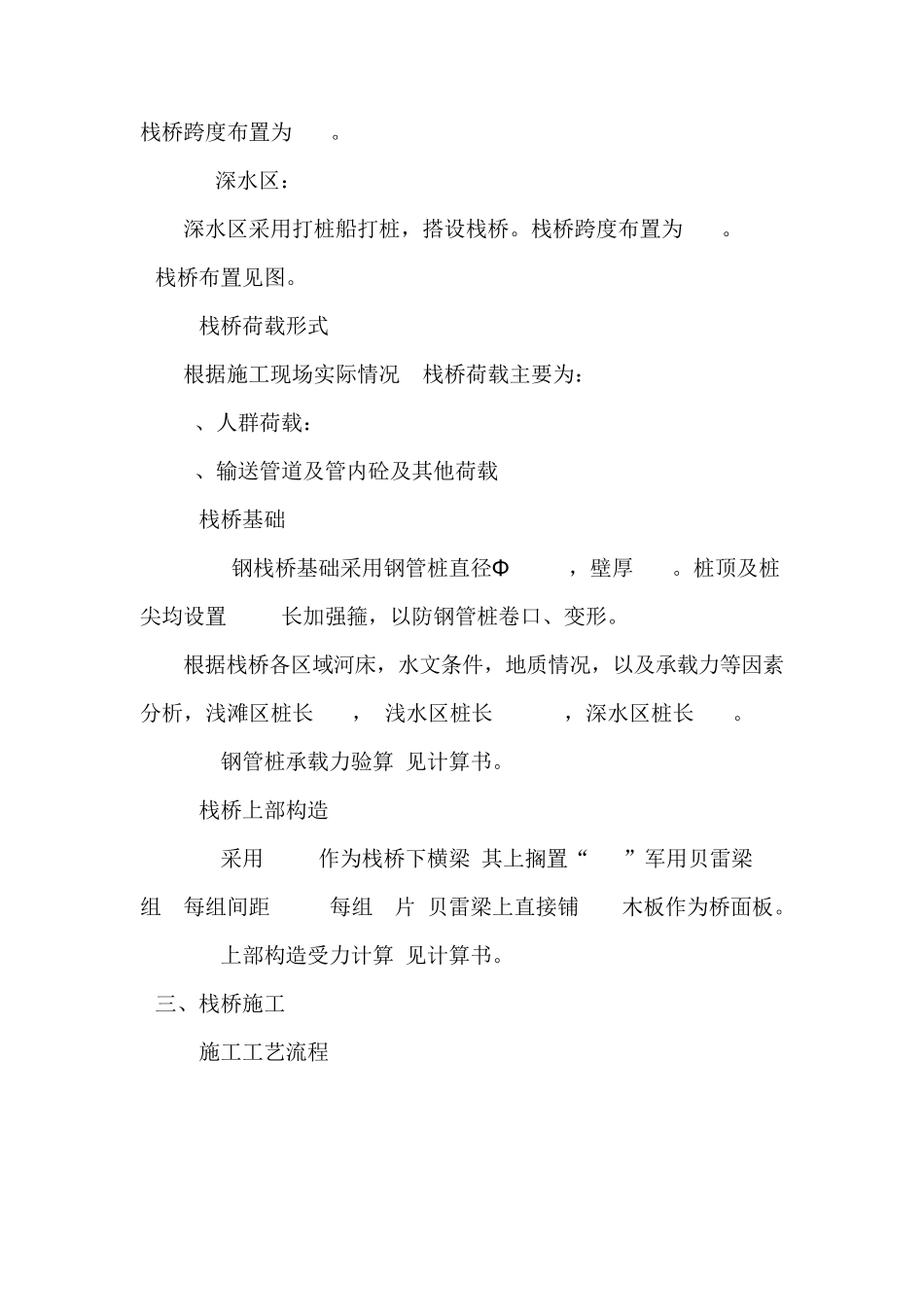

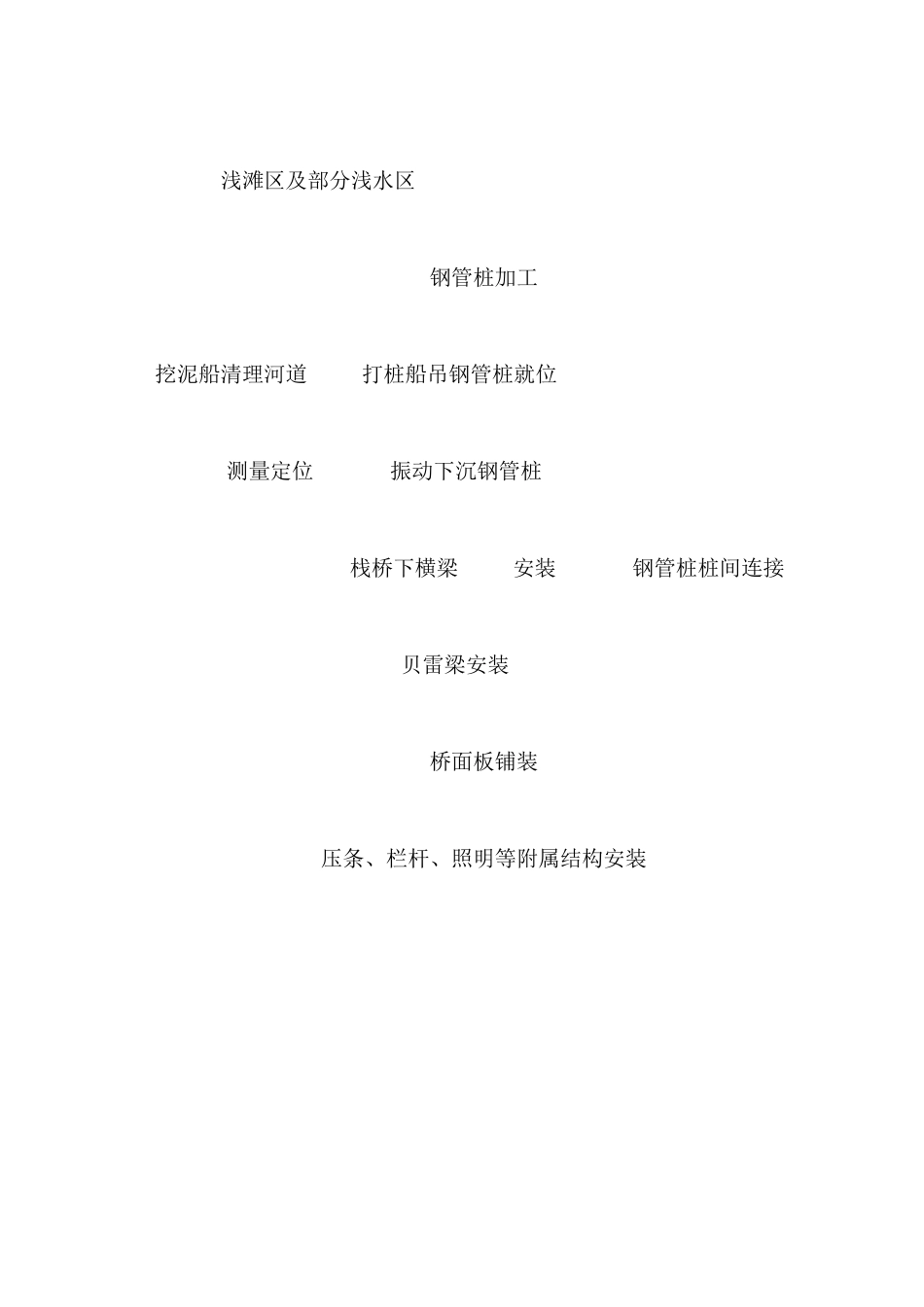

栈桥施工方案 一、概述 钢栈桥设计要点： 栈桥桥面宽度：桥面宽 3m， 栈桥桥面标高：+6.68 。 设计荷载：人群荷载：4KN/m2+输送管道及管内砼及其他荷载3KN/m2=7 KN/m2 栈桥根据现场地形、地貌，河床变化，桥跨布置为：18m。 栈桥基础为直径Φ 600,壁厚 8mm的钢管桩,桩长根据河床、承载力变化自 21--35m不等, 栈桥上部结构为 2片贝雷梁拼装而成,每片一组,其上铺设桥面木板。 二、栈桥设计 2.1 栈桥布置： 栈桥自堤旁起，沿大桥轴线至 72#墩，72#~73#为通航孔，从 73#开始，栈桥沿大桥轴线至对岸河堤。 根据榕江涨落潮这一水文现象，以及目前河床特征，结合本工程施工条件，钢栈桥设计划分为三部分： 2.1.1浅滩区: 浅滩区采用挖泥船进行河道清理，保证打桩船和驳船在退潮后能顺利施工。栈桥跨度布置为 18m。 2.1.2浅水区: 浅水区其余部分也需乘潮位打桩，采用打桩船打桩，搭设栈桥。栈桥跨度布置为18m。 2.1.3深水区： 深水区采用打桩船打桩，搭设栈桥。栈桥跨度布置为18m。 栈桥布置见图。 2.2 栈桥荷载形式 根据施工现场实际情况, 栈桥荷载主要为： 1、人群荷载：4KN/m2 2、输送管道及管内砼及其他荷载3KN/m2 2.3 栈桥基础 2.3.1 钢栈桥基础采用钢管桩直径Φ 600mm，壁厚8mm。桩顶及桩尖均设置50cm长加强箍，以防钢管桩卷口、变形。 根据栈桥各区域河床，水文条件，地质情况，以及承载力等因素分析，浅滩区桩长25m， 浅水区桩长25~30m，深水区桩长30m。 2.3.2 钢管桩承载力验算:见计算书。 2.4 栈桥上部构造 2.4.1 采用2I25作为栈桥下横梁,其上搁置“321”军用贝雷梁2组, 每组间距 2.7m,每组 1片,贝雷梁上直接铺 3cm木板作为桥面板。 2.4.2 上部构造受力计算:见计算书。 三、栈桥施工 3.1 施工工艺流程 3.1.1 浅滩区及部分浅水区 钢管桩加工 挖泥船清理河道 打桩船吊钢管桩就位 测量定位 振动下沉钢管桩 栈桥下横梁2I25安装 钢管桩桩间连接 贝雷梁安装 桥面板铺装 压条、栏杆、照明等附属结构安装 3.1.2 部分浅水区及深水区 钢管桩加工 测量放线 锚锭系统布设 打桩船定位 测量控制 打桩船振动下沉钢管桩 钢管桩桩间连接 栈桥下横梁安装 贝雷梁安装 桥面板铺装 栏杆、压条、照明等附属结构安装 3.2 主要施工方法 3.2.1 钢管桩制作 卷制钢桩的钢板,必须符合设计及规范要求 管节拼装定位应在专门台架上进行，管节对口应保持在同一轴线上进行。 管节管径差...
