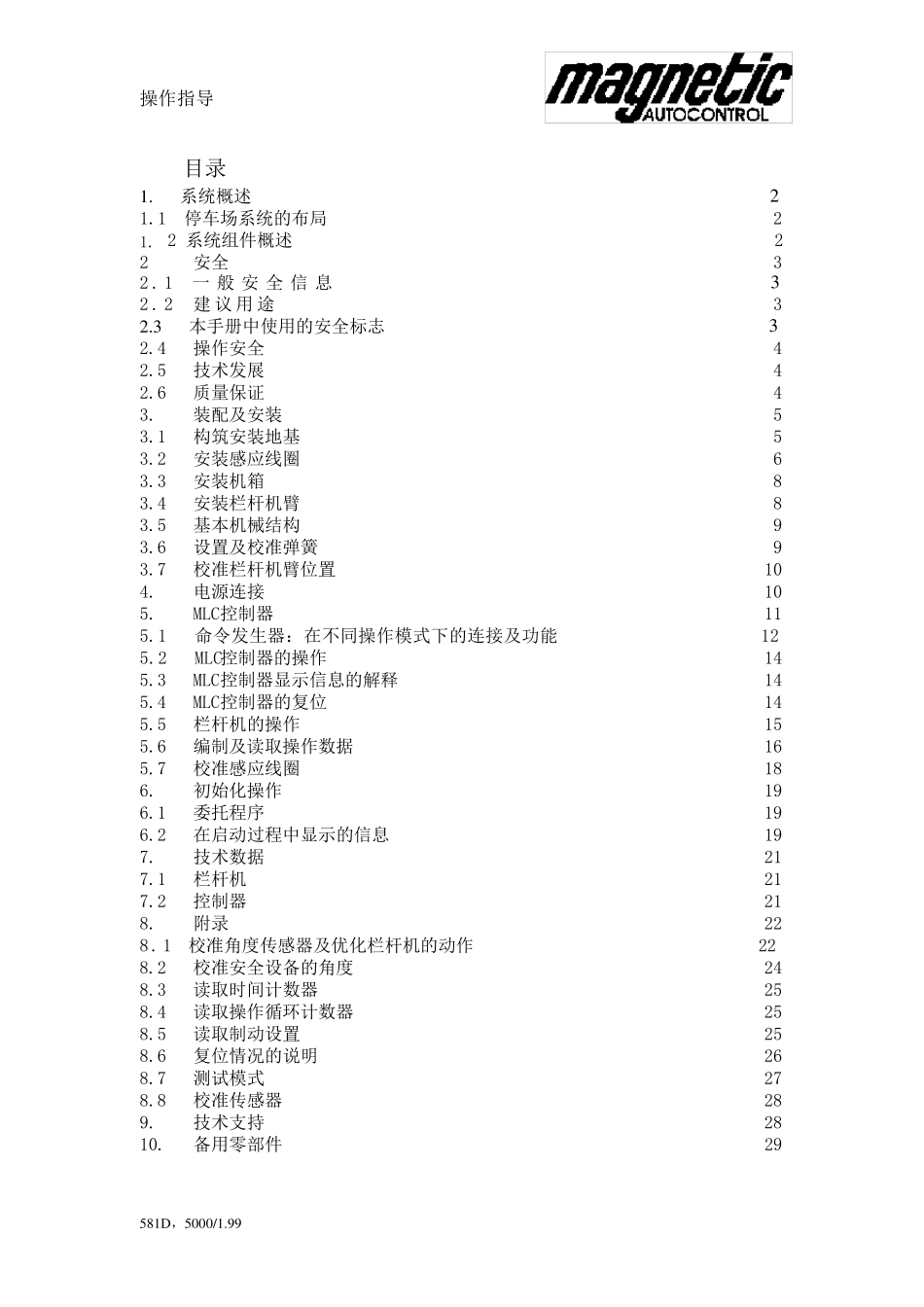

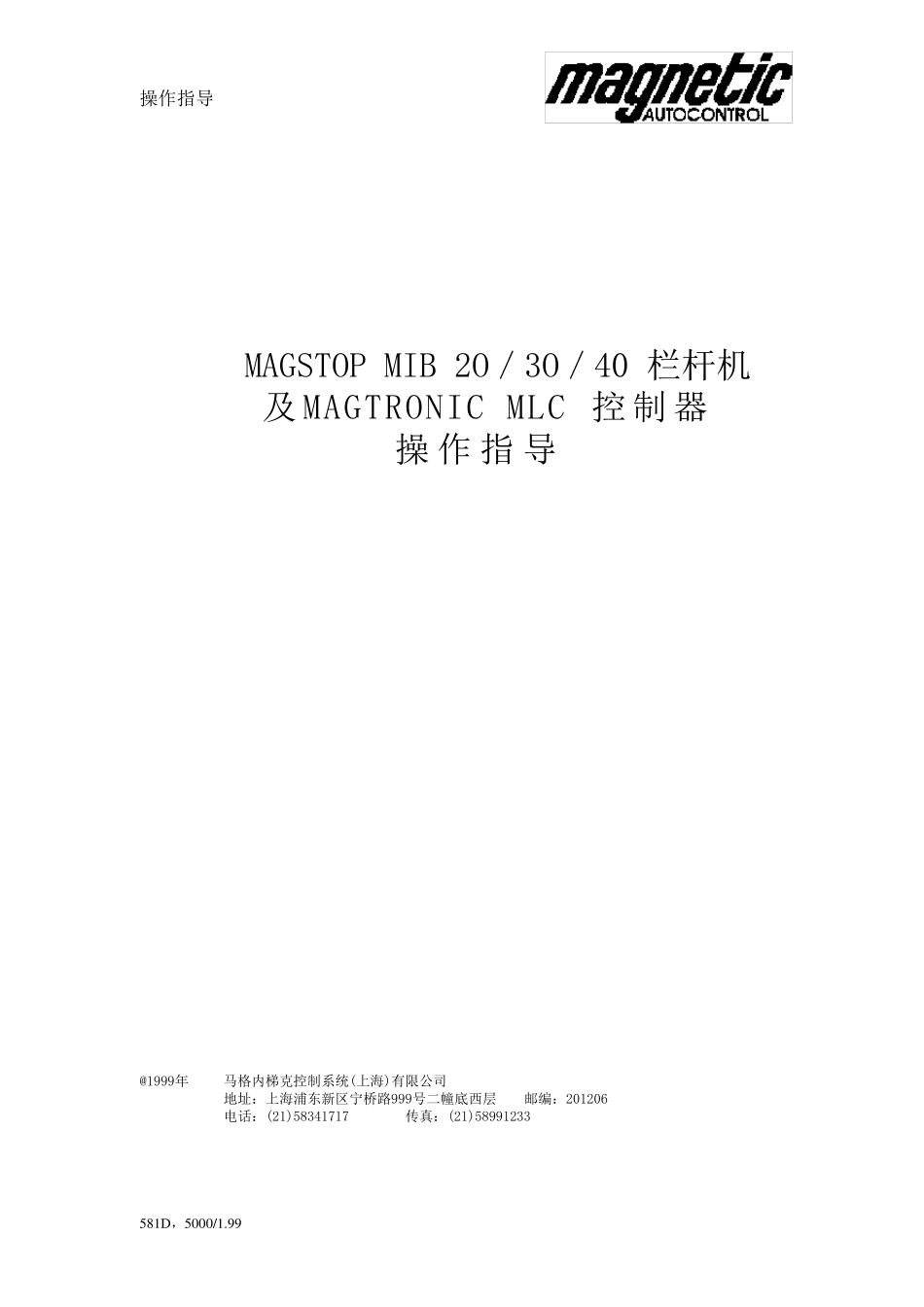

操作指导 581D ，5000/1.99 MAGSTOP MIB 2O／3O／40 栏杆机 及MAGTRONIC MLC 控制器 操作指导 @1999年 马格内梯克控制系统(上海)有限公司 地址：上海浦东新区宁桥路999号二幢底西层 邮编：201206 电话：(21)58341717 传真：(21)58991233 操作指导 581D ，5000/1.99 目录 1. 系统概述 2 1.1 停车场系统的布局 2 1. 2 系统组件概述 2 2 安全 3 2 . 1 一 般 安全信 息 3 2 . 2 建 议 用 途 3 2.3 本手册中使用的安全标志 3 2.4 操作安全 4 2.5 技术发展 4 2.6 质量保证 4 3. 装配及安装 5 3.1 构筑安装地基 5 3.2 安装感应线圈 6 3.3 安装机箱 8 3.4 安装栏杆机臂 8 3.5 基本机械结构 9 3.6 设置及校准弹簧 9 3.7 校准栏杆机臂位置 10 4. 电源连接 10 5. MLC控制器 11 5.1 命令发生器：在不同操作模式下的连接及功能 12 5.2 MLC控制器的操作 14 5.3 MLC控制器显示信息的解释 14 5.4 MLC控制器的复位 14 5.5 栏杆机的操作 15 5.6 编制及读取操作数据 16 5.7 校准感应线圈 18 6. 初始化操作 19 6.1 委托程序 19 6.2 在启动过程中显示的信息 19 7. 技术数据 21 7.1 栏杆机 21 7.2 控制器 21 8. 附录 22 8.1 校准角度传感器及优化栏杆机的动作 22 8.2 校准安全设备的角度 24 8.3 读取时间计数器 25 8.4 读取操作循环计数器 25 8.5 读取制动设置 25 8.6 复位情况的说明 26 8.7 测试模式 27 8.8 校准传感器 28 9. 技术支持 28 10. 备用零部件 29 操作指导 581E,5000/1.99 3 1. 1.1 1.7 安全检测线圈 2.8 Magstop 栏杆机（控制器在控制柱内） 3 操作或在位检测线圈 5.6 带有插件模块的MEC 控制柱（例如用于出入控制） 1.2 系统组件概述 operating panal MEC control pillar Code card reader code card reader code key key-operated button/switch code card reader intercom code key token reader key-operated ticket dispenser button/switch ticket reader timer switch 1or 3 channel Abb.S0002 overview of system component 操作指导 581D ，5000/1.99 4 2.安全 2.1 一般安全信息 MAGSTOP栏杆机系统的设计、制造及测试都是运用“state—of-the-art”技 术并且只有在通过令人满意的严格的安全性及可靠性技...
