树脂固化剂简介及种类

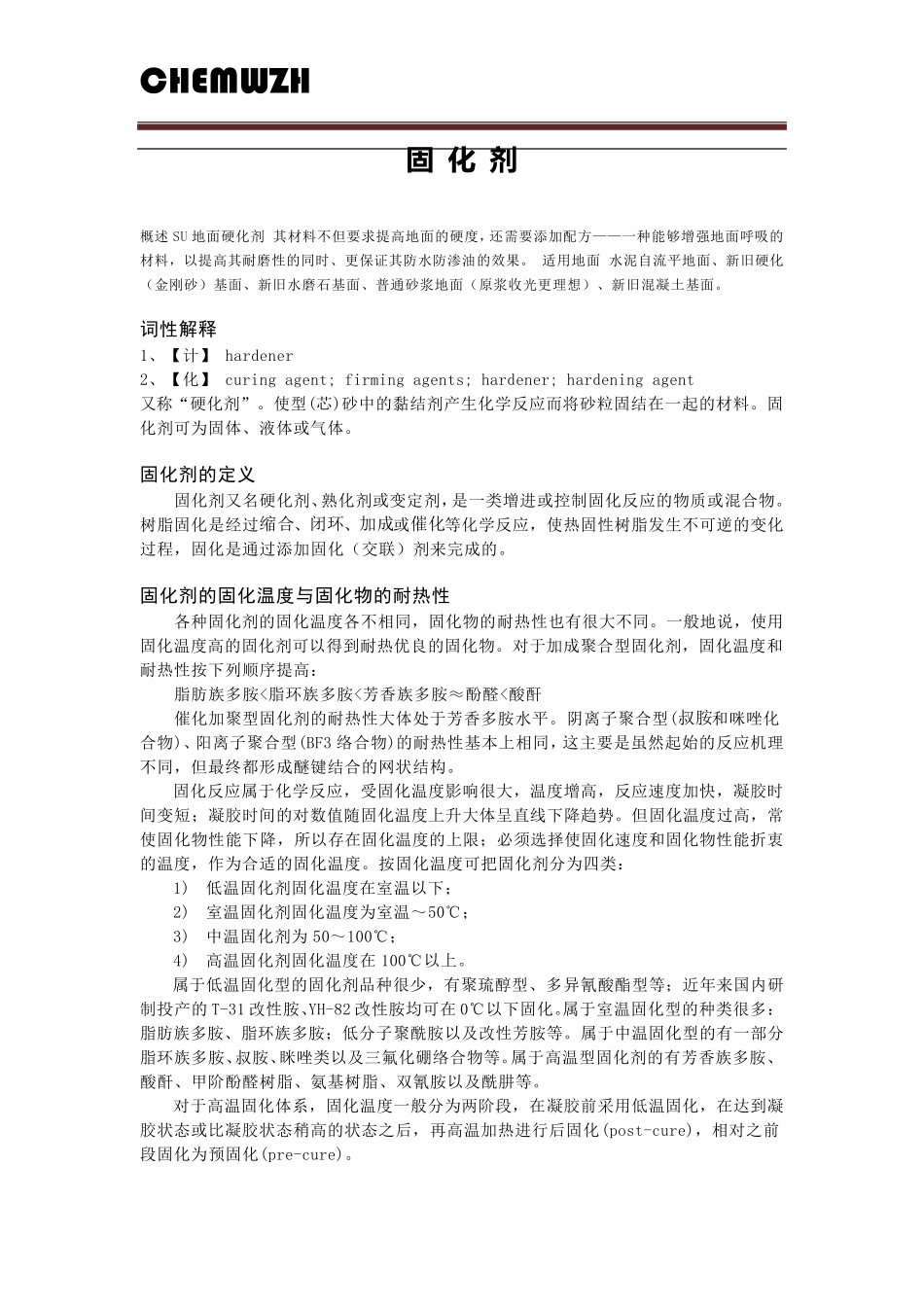

CHEMWZH 固 化 剂 概述SU 地面硬化剂 其材料不但要求提高地面的硬度，还需要添加配方——一种能够增强地面呼吸的材料，以提高其耐磨性的同时、更保证其防水防渗油的效果。 适用地面 水泥自流平地面、新旧硬化（金刚砂）基面、新旧水磨石基面、普通砂浆地面（原浆收光更理想）、新旧混凝土基面。 词性解释 1、【计】 hardener 2、【化】 curing agent; firming agents; hardener; hardening agent 又称“硬化剂”。使型(芯)砂中的黏结剂产生化学反应而将砂粒固结在一起的材料。固化剂可为固体、液体或气体。 固化剂的定义 固化剂又名硬化剂、熟化剂或变定剂，是一类增进或控制固化反应的物质或混合物。 树脂固化是经过缩合、闭环、加成或催化等化学反应，使热固性树脂发生不可逆的变化过程，固化是通过添加固化（交联）剂来完成的。 固化剂的固化温度与固化物的耐热性 各种固化剂的固化温度各不相同，固化物的耐热性也有很大不同。一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物。对于加成聚合型固化剂，固化温度和耐热性按下列顺序提高： 脂肪 族 多 胺 <脂环族 多 胺 <芳 香 族 多 胺 ≈ 酚 醛 <酸 酐 催化加聚型固化剂的耐热性大体处 于芳 香 多 胺 水平。阴 离 子 聚合型(叔 胺 和咪 唑 化合物)、阳 离 子 聚合型(BF3 络 合物)的耐热性基本 上 相同，这 主 要是虽 然 起始 的反应机 理不同，但最 终 都 形 成醚 键 结合的网 状 结构 。 固化反应属 于化学反应，受 固化温度影 响 很大，温度增高，反应速 度加快 ，凝胶 时间 变短 ； 凝胶 时间 的对数 值 随 固化温度上 升 大体呈 直 线 下降 趋 势 。但固化温度过高，常使固化物性能下降 ，所 以存 在固化温度的上 限 ； 必 须 选 择 使固化速 度和固化物性能折 衷的温度，作 为合适的固化温度。按固化温度可把 固化剂分 为四 类： 1) 低 温固化剂固化温度在室 温以下； 2) 室 温固化剂固化温度为室 温～ 50℃ ； 3) 中温固化剂为 50～ 100℃ ； 4) 高温固化剂固化温度在 100℃ 以上 。 属 于低 温固化型的固化剂品 种很少 ，有聚琉 醇 型、多 异 氰 酸 酯 型等； 近 年 来国 内 研制投 产的T-31 改 性胺 、YH-82 改 性胺 均 可在 0℃ 以下固化。属 于室 温固化型的种类很多 ：脂肪 族 多 胺 、脂...
