根据电器功率如何选用电线

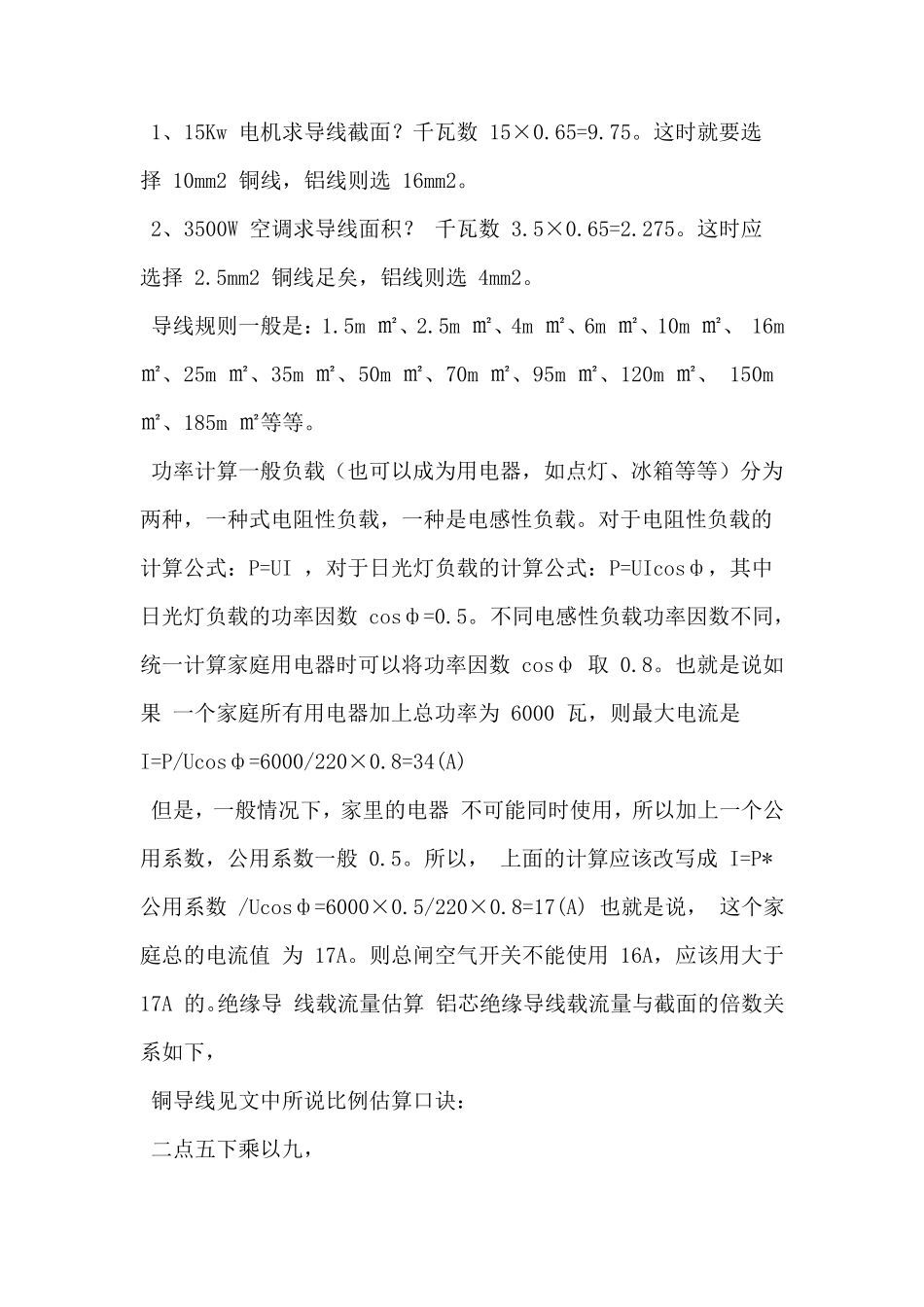

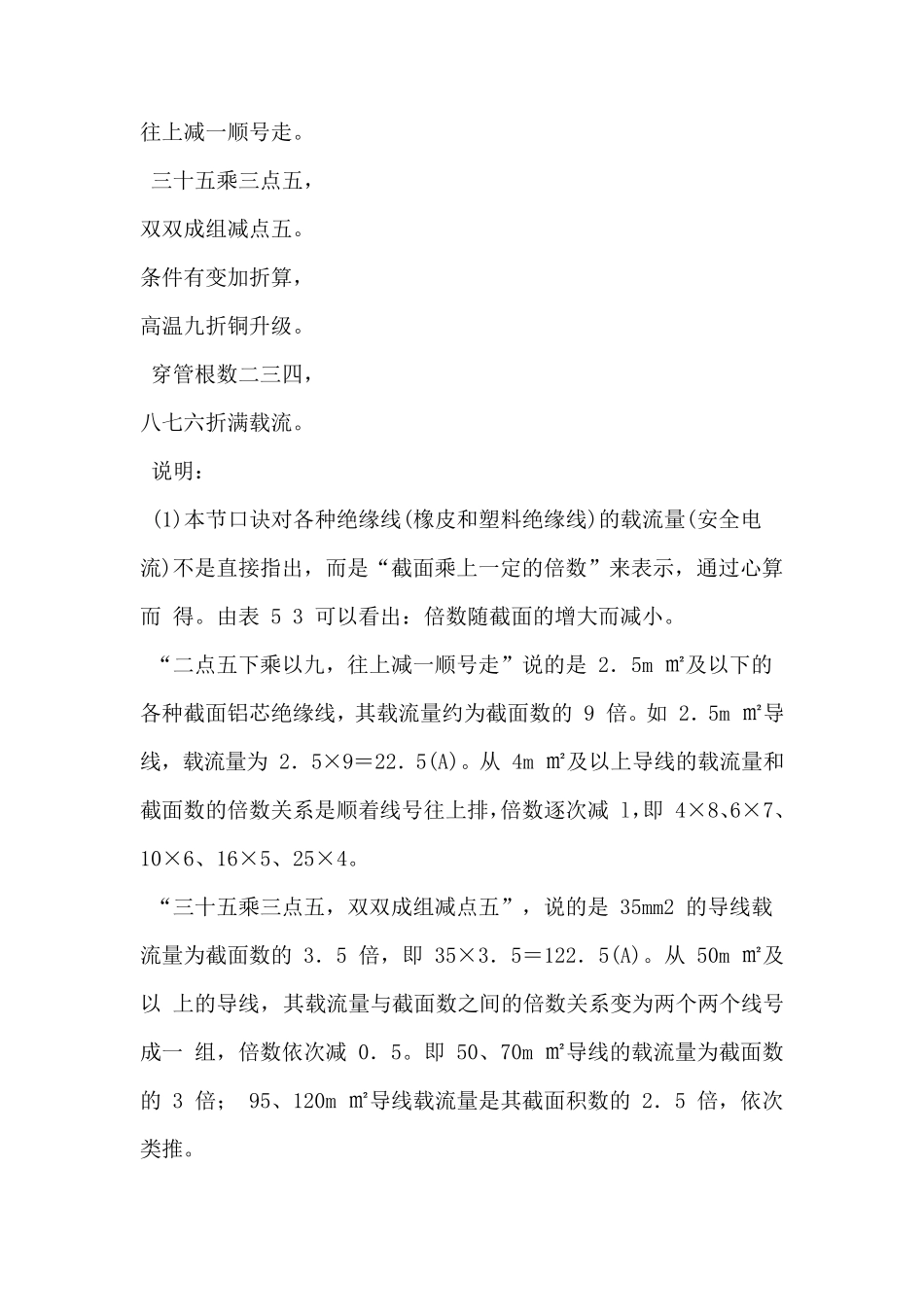

根据电器功率如何选用电线 条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的关系： S = I / I m 或 I = S × Im I — 允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流； Im — 允许电流密度指导线芯的单位面积 S 允许长期通过的最大电流。 基本值： Im=5~8A/mm2(铜导线）即1mm2 单位面积铜导线允许长期通过最大电流 5~8A Im=3~5A/mm2(铝导线）即1mm2 单位面积铝导线允许长期 通过最大电流 3~5A 大家都知道功率公式：P=UI 根据公式结合上面的计算方法就 可算出导线所带负荷功率了。 那么知道负载功率能不能很快很方便算出用多大导线呢？ 这里 介绍一个简单方法供参考： 经验公式：铜导线面积等于负载功率千瓦数乘以 0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。 这句话表面看很难懂，举个例大家就会明白： 1、15Kw 电机求导线截面？千瓦数 15×0.65=9.75。这时就要选 择 10mm2 铜线，铝线则选 16mm2。 2、3500W 空调求导线面积？ 千瓦数 3.5×0.65=2.275。这时应 选择 2.5mm2 铜线足矣，铝线则选 4mm2。 导线规则一般是：1.5m ㎡、2.5m ㎡、4m ㎡、6m ㎡、10m ㎡、 16m ㎡、25m ㎡、35m ㎡、50m ㎡、70m ㎡、95m ㎡、120m ㎡、 150m ㎡、185m ㎡等等。 功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的 计算公式：P=UI ，对于日光灯负载的计算公式：P=UIcosф，其中 日光灯负载的功率因数 cosф=0.5。 不同电感性负载功率因数不同， 统一计算家庭用电器时可以将功率因数 cosф 取 0.8。也就是说如果 一个家庭所有用电器加上总功率为 6000 瓦，则最大电流是 I=P/Ucosф=6000/220×0.8=34(A) 但是，一般情况下，家里的电器 不可能同时使用，所以加上一个公用系数，公用系数一般 0.5。所以， 上面的计算应该改写成 I=P*公用系数 /Ucosф=6000×0.5/220×0.8=17(A) 也就是说， 这个家庭总的电流值 为 17A。则总闸空气开关不能使用 16A，应该用大于 17A 的。绝缘导 线载流量估算 铝芯绝缘导线载流量与截面的倍数关系如下， 铜导线见文中所说比例估算口诀： 二点五下乘以九， 往上减一顺号走。 三十五乘三点五， 双双成组减点五。 条件有变加折算， ...
