桁架结构代表建筑

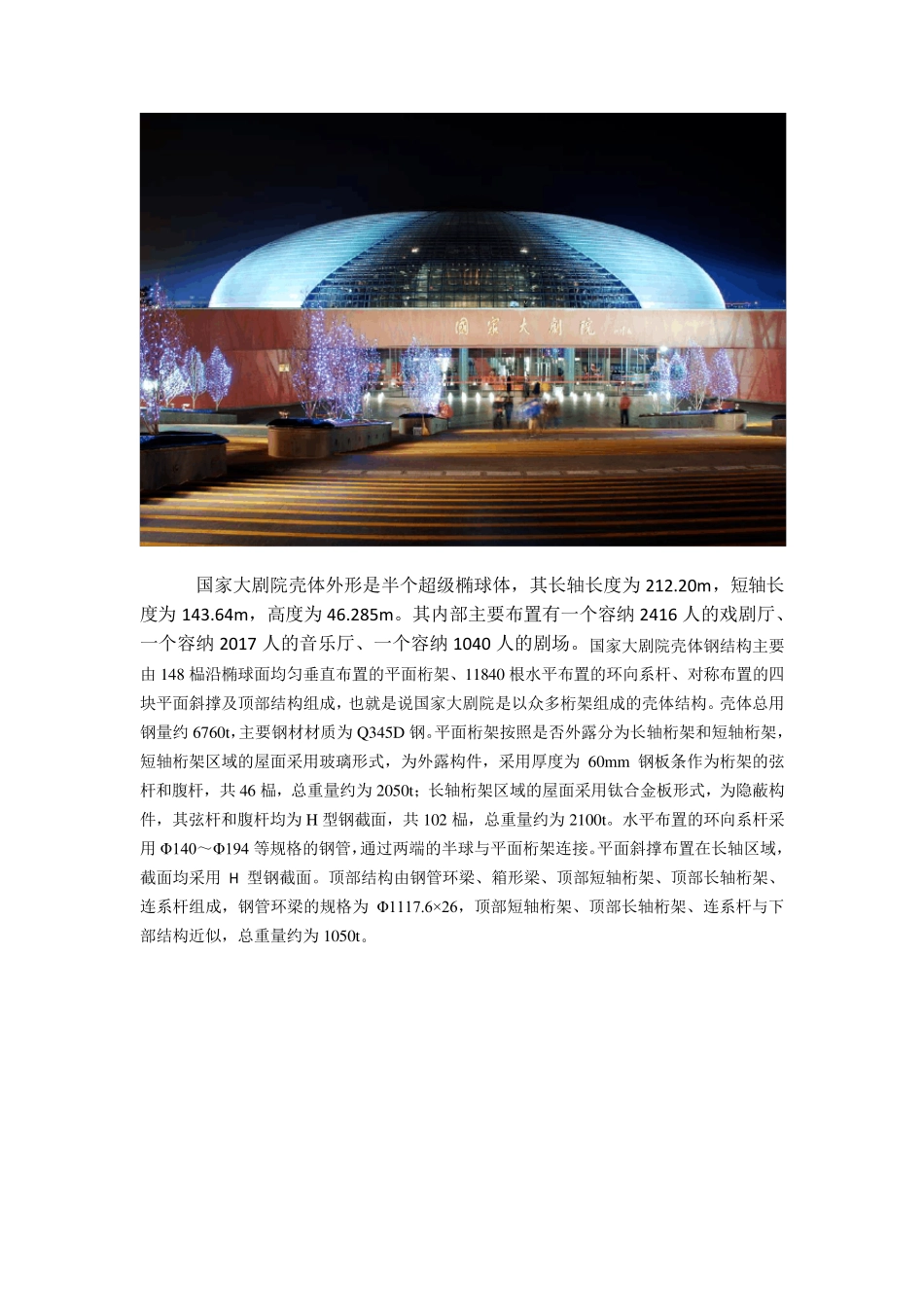

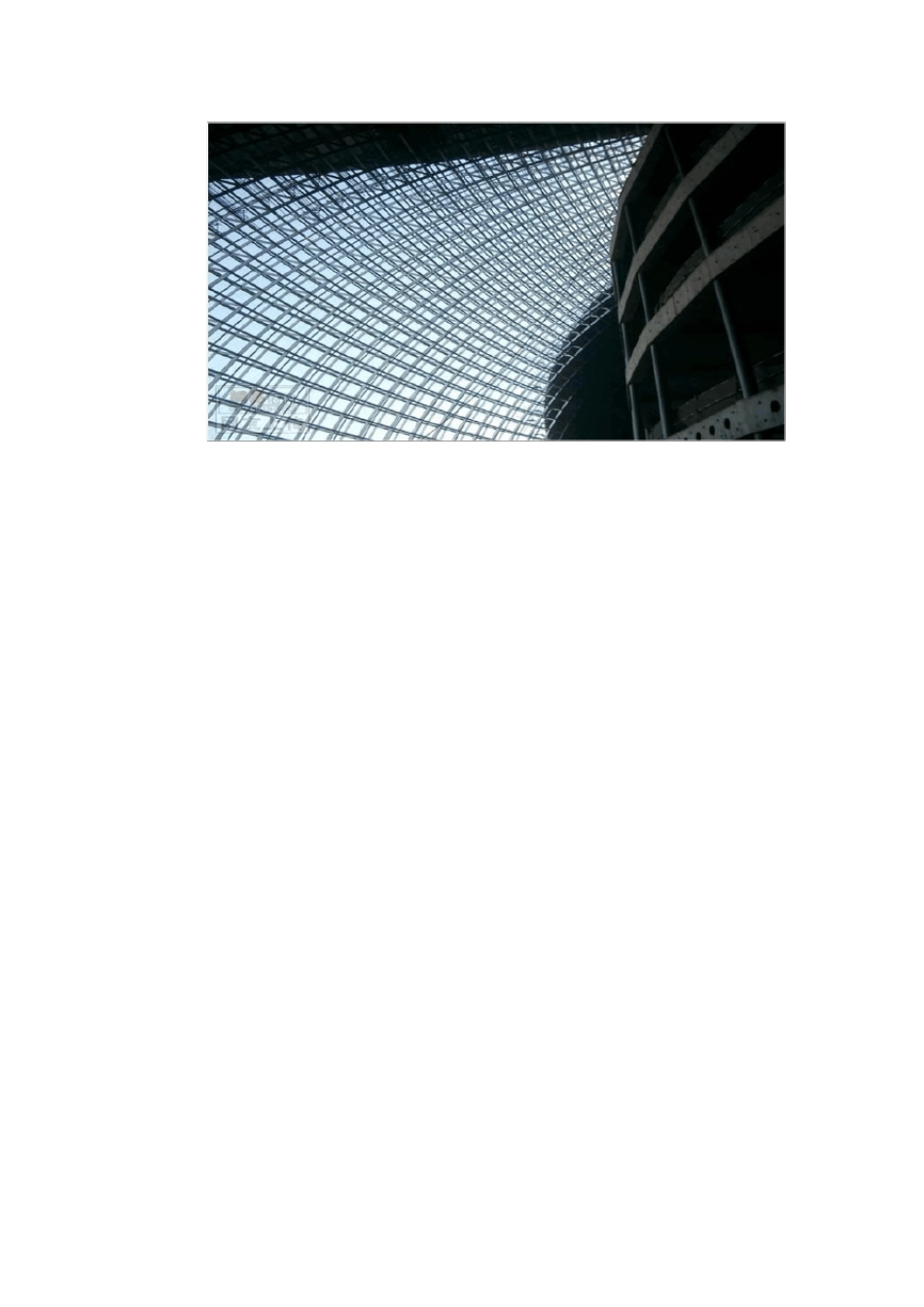

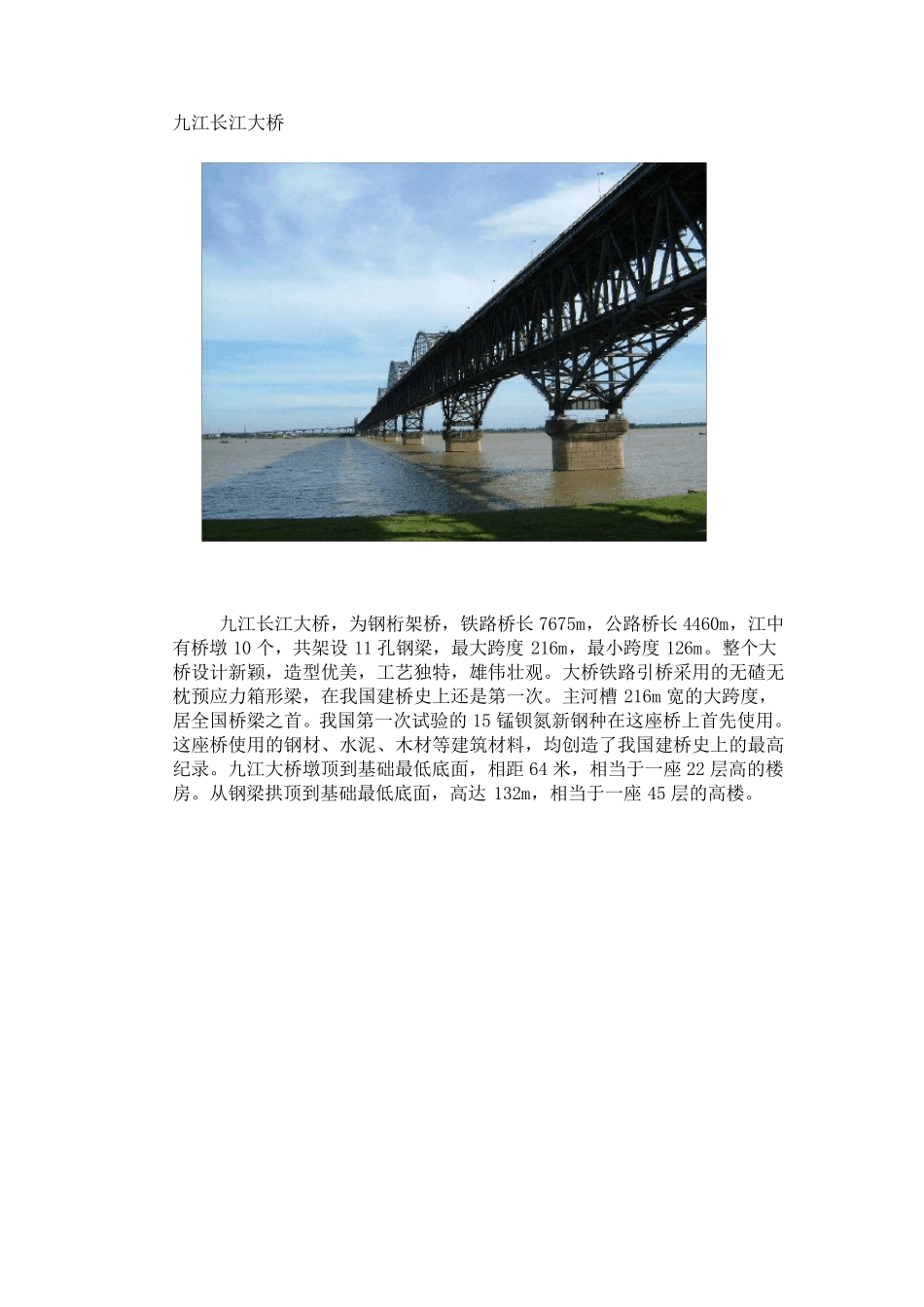

九江长江大桥 九江长江大桥，为钢桁架桥，铁路桥长7675m，公路桥长4460m，江中有桥墩10 个，共架设11 孔钢梁，最大跨度216m，最小跨度126m。整个大桥设计新颖，造型优美，工艺独特，雄伟壮观。大桥铁路引桥采用的无碴无枕预应力箱形梁，在我国建桥史上还是第一次。主河槽216m 宽的大跨度，居全国桥梁之首。我国第一次试验的15 锰钡氮新钢种在这座桥上首先使用。这座桥使用的钢材、水泥、木材等建筑材料，均创造了我国建桥史上的最高纪录。九江大桥墩顶到基础最低底面，相距 64 米，相当于一座22 层高的楼房。从钢梁拱顶到基础最低底面，高达 132m，相当于一座45 层的高楼。 国家大剧院壳体外形是半个超级椭球体，其长轴长度为212.20m ，短轴长度为143.64m ，高度为46.285m 。其内部主要布置有一个容纳2416 人的戏剧厅、一个容纳2017 人的音乐厅、一个容纳1040 人的剧场。国家大剧院壳体钢结构主要由 148 榀沿椭球面均匀垂直布置的平面桁架、11840 根水平布置的环向系杆、对称布置的四块平面斜撑及顶部结构组成，也就是说国家大剧院是以众多桁架组成的壳体结构。壳体总用钢量约 6760t，主要钢材材质为Q345D 钢。平面桁架按照是否外露分为长轴桁架和短轴桁架，短轴桁架区域的屋面采用玻璃形式，为外露构件，采用厚度为60mm 钢板条作为桁架的弦杆和腹杆，共 46 榀，总重量约为2050t；长轴桁架区域的屋面采用钛合金板形式，为隐蔽构件，其弦杆和腹杆均为H 型钢截面，共 102 榀，总重量约为2100t。水平布置的环向系杆采用 Φ140～Φ194 等规格的钢管，通过两端的半球与平面桁架连接。平面斜撑布置在长轴区域，截面均采用 H 型钢截面。顶部结构由钢管环梁、箱形梁、顶部短轴桁架、顶部长轴桁架、连系杆组成，钢管环梁的规格为Φ1117.6×26，顶部短轴桁架、顶部长轴桁架、连系杆与下部结构近似，总重量约为1050t。 天津奥林匹克中心体育场 天津奥林匹克中心体育场为2008 年北京奥运会足球赛场。体育场位于天津中心市区西南部。体育场建筑面积15.8 万m2，共由6 层组成，总高53m，可同时容纳6 万名观众，可满足国际足球和田径比赛的要求。结构设计的构思为：屋顶桁架选用V 字形平行弦桁架，悬挑结构，以表现体育场地的动感与轻快。该体育场成为天津市重大体育活动的中心场地和标志性建筑。天津奥林匹克体育中心体育场基础为高强混凝土预应力管桩，主体为钢筋混凝土框架结构，屋顶桁架选用V 字形平行弦桁架，悬挑结...
