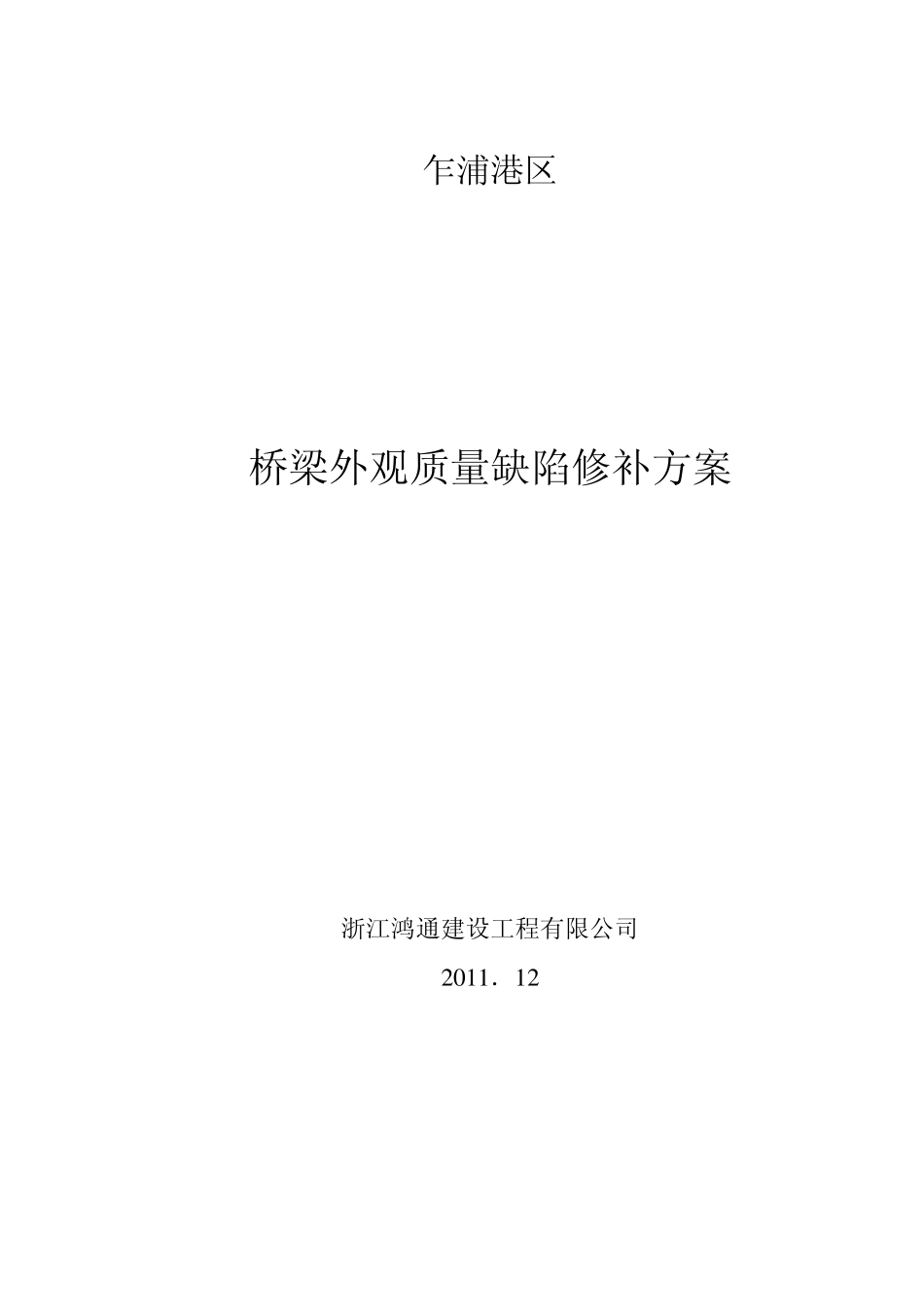

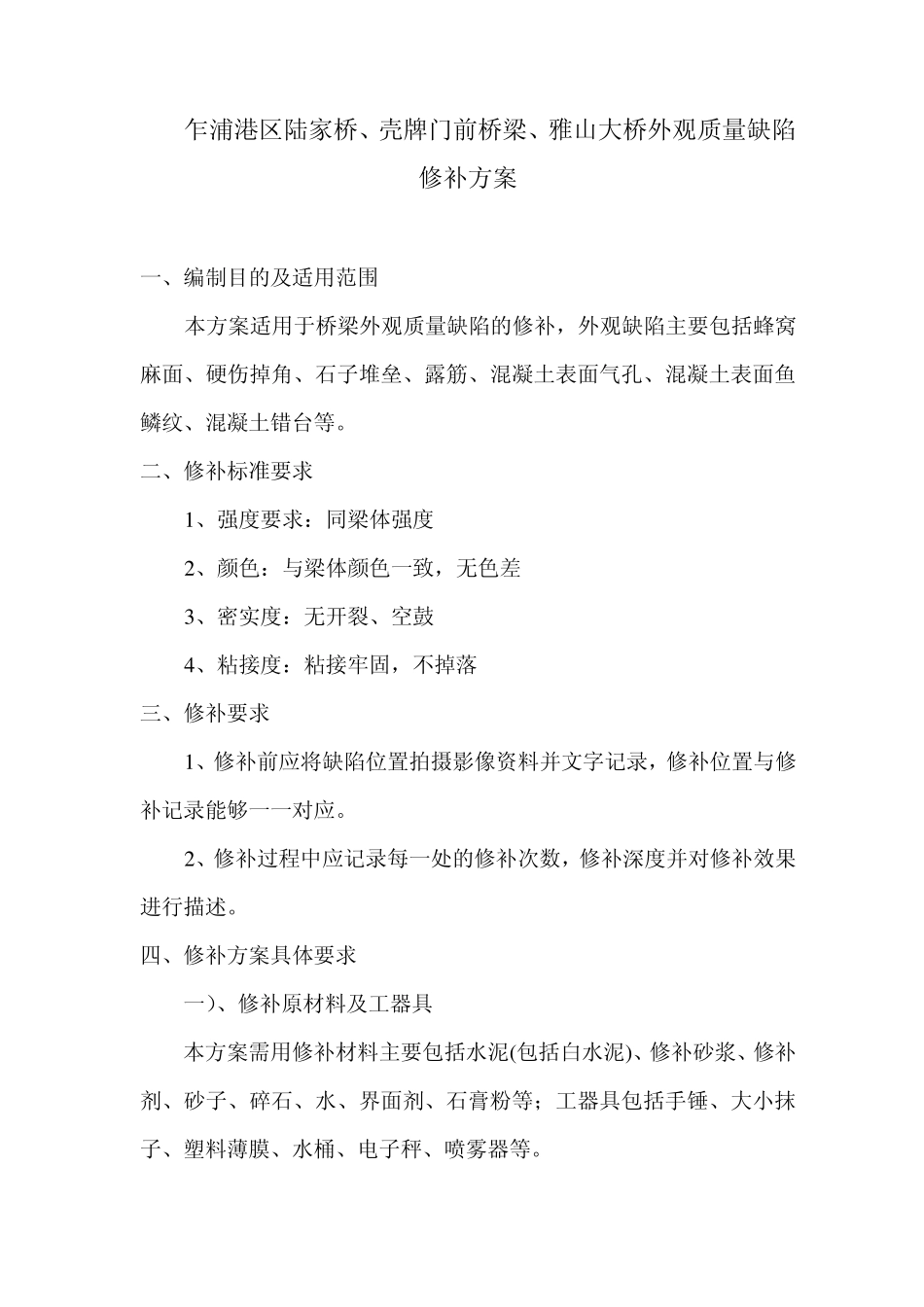

乍浦港区 桥梁外观质量缺陷修补方案 浙江鸿通建设工程有限公司 2 0 1 1 ．1 2 乍浦港区陆家桥、壳牌门前桥梁、雅山大桥外观质量缺陷修补方案 一、编制目的及适用范围 本方案适用于桥梁外观质量缺陷的修补，外观缺陷主要包括蜂窝麻面、硬伤掉角、石子堆垒、露筋、混凝土表面气孔、混凝土表面鱼鳞纹、混凝土错台等。 二、修补标准要求 1 、强度要求：同梁体强度 2 、颜色：与梁体颜色一致，无色差 3 、密实度：无开裂、空鼓 4 、粘接度：粘接牢固，不掉落 三、修补要求 1 、修补前应将缺陷位置拍摄影像资料并文字记录，修补位置与修补记录能够一一对应。 2 、修补过程中应记录每一处的修补次数，修补深度并对修补效果进行描述。 四、修补方案具体要求 一）、修补原材料及工器具 本方案需用修补材料主要包括水泥(包括白水泥)、修补砂浆、修补剂、砂子、碎石、水、界面剂、石膏粉等；工器具包括手锤、大小抹子、塑料薄膜、水桶、电子秤、喷雾器等。 二）原材料指标要求： 1）水泥：P.O42.5 普通硅酸盐水泥（低碱），C3A 含量不大于 8%，比表面积不超过 350m2/ kg，游离氧化钙不超过 1.0%，初凝时间不得早于 45min，终凝时间不得迟于 10h；白水泥白度值不低于 86。 2）砂子：中砂，细度模量 2.6～3.0，含泥量≤2.0%,泥块含量＜0.5%，硫化物及硫酸盐含量≤0.5%，云母含量≤1.0%，轻物质含量＜0.5%，CL-含量≤0.02%，碱活性＜0.1 3）碎石：粒径 5～10mm，石子坚固性指标≤5%，含泥量≤0.5%，泥块含量≤0.2%，硫化物及硫酸盐含量≤1.0% 4）修补剂：KG-1型混凝土修补剂 5）修补砂浆：TJ型混凝土快速修补剂 6）水：饮用水 7）界面剂：DGM-2型界面剂 三）原材料配合比及试块留置 修补剂 ： 修补砂浆 ： 砂子 ：水泥 ：白水泥 ： 水 2.5 ： 10 ： 87.5 ： 50 ： 37.5 ： 28 以上配合比为施工配合比，由于修补材料每次用量较少，配制时先将干粉及骨料按要求进行配制并且搅拌均匀，使用时按照配合比要求加水并搅拌均匀。配制出的修补砂浆的颜色应与梁体颜色基本一致，差别较大时应事先通知工程技术部调整白水泥用量并做好记录。每班次配制修补材料时均留置 70.7×70.7×70.7试件 1组，每组试件 6块，试件标养 28天后进行抗压强度试验，每片梁使用修补材料的配合比编号及试件强度值均应如实记录并出具试验报告。 四）桥梁缺陷描述及修补办法 1）混凝土表面蜂窝麻面处理 现象：混凝土...
