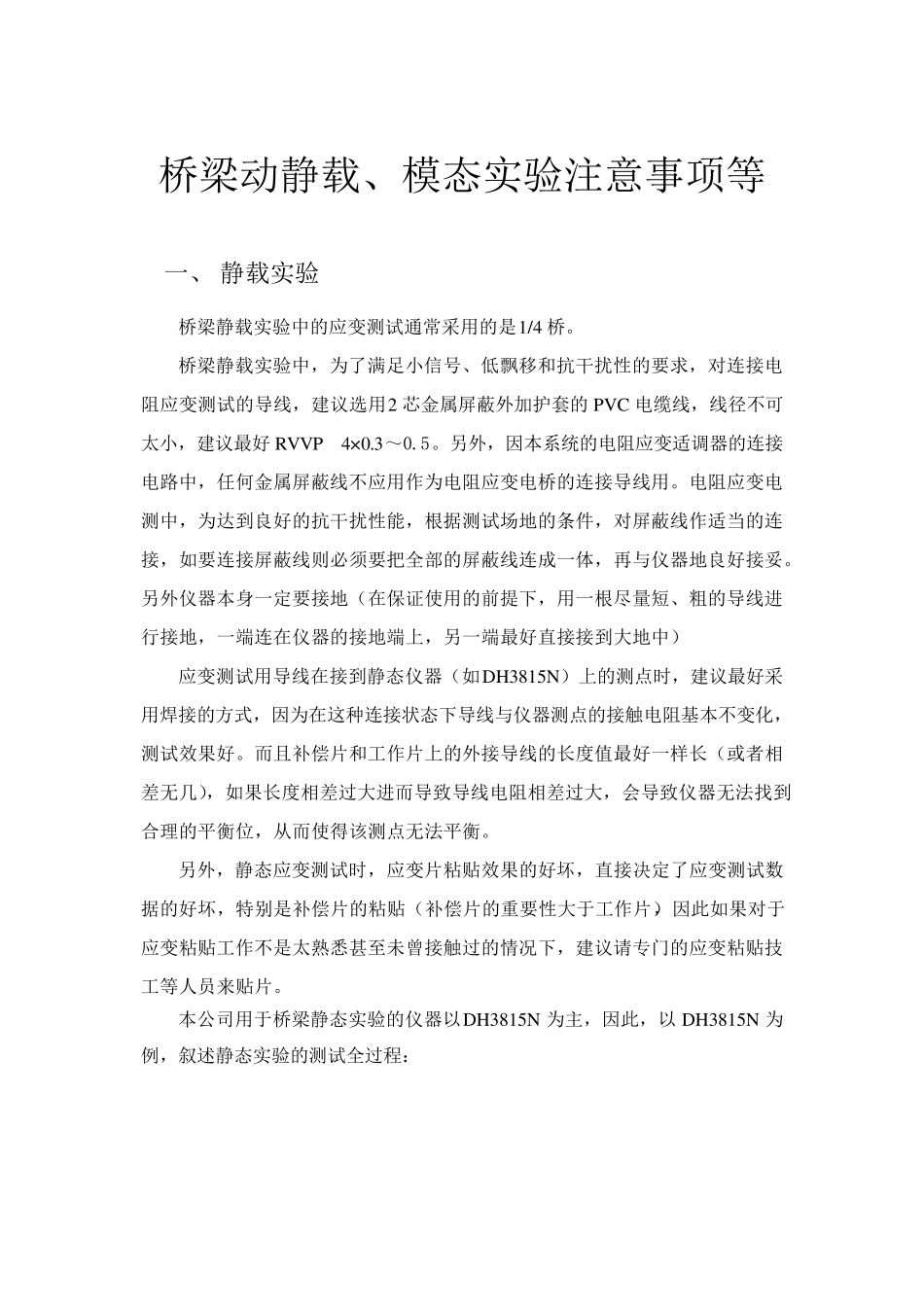

桥梁动静载、模态实验注意事项等 一、 静载实验 桥梁静载实验中的应变测试通常采用的是1/4 桥。 桥梁静载实验中,为了满足小信号、低飘移和抗干扰性的要求,对连接电阻应变测试的导线,建议选用2 芯金属屏蔽外加护套的 PVC 电缆线,线径不可太小,建议最好 RVVP 4×0.3~0.5。另外,因本系统的电阻应变适调器的连接电路中,任何金属屏蔽线不应用作为电阻应变电桥的连接导线用。电阻应变电测中,为达到良好的抗干扰性能,根据测试场地的条件,对屏蔽线作适当的连接,如要连接屏蔽线则必须要把全部的屏蔽线连成一体,再与仪器地良好接妥。另外仪器本身一定要接地(在保证使用的前提下,用一根尽量短、粗的导线进行接地,一端连在仪器的接地端上,另一端最好直接接到大地中) 应变测试用导线在接到静态仪器(如DH3815N)上的测点时,建议最好采用焊接的方式,因为在这种连接状态下导线与仪器测点的接触电阻基本不变化,测试效果好。而且补偿片和工作片上的外接导线的长度值最好一样长(或者相差无几),如果长度相差过大进而导致 导线电阻相差过大,会 导致 仪器无法 找 到合 理 的平 衡 位 ,从 而使得 该 测点无法 平 衡 。 另外,静态应变测试时,应变片粘 贴 效果的好坏 ,直接决 定了应变测试数据的好坏 ,特 别 是补偿片的粘 贴 (补偿片的重 要性大于 工作片),因此 如果对于应变粘 贴 工作不是太熟 悉 甚 至 未 曾 接触过的情 况 下,建议请 专 门 的应变粘 贴 技工等人 员 来 贴 片。 本公 司 用于 桥梁静态实验的仪器以 DH3815N 为主 ,因此 ,以 DH3815N 为例 ,叙 述 静态实验的测试全过程 : 假设参与实验的仪器共有一台主机,3 台副机:1-1,1-2,1-3。假设3 台仪器上全部接满应变片;打开仪器后,然后打开软件。 1、 新建项目:选择“文件|新建项目”,然后在跳出来的文本框中输入实验项目名称,如:“东门桥静载实验数据” 2、 平衡:点击“平衡”,平衡结束后,选择主菜单栏中的“窗口|新建表格窗口”,并将主菜单栏中的“查看”中的选项全部选成“打钩”状态。在表格窗口中点击右键,选择“显示平衡状态”,如下图所示,测点 1、测点2 处于“平衡状态”,而测点 3-测点 8 为“未平衡”状态,说明测点 3-测点 8 有问题(接了应变片的测点未平衡,说明该测点有问题;而未接应变片的测点未平衡属于正常现象),这时要检查有问题的测点的问...
