桥梁桩基和承台施工方案

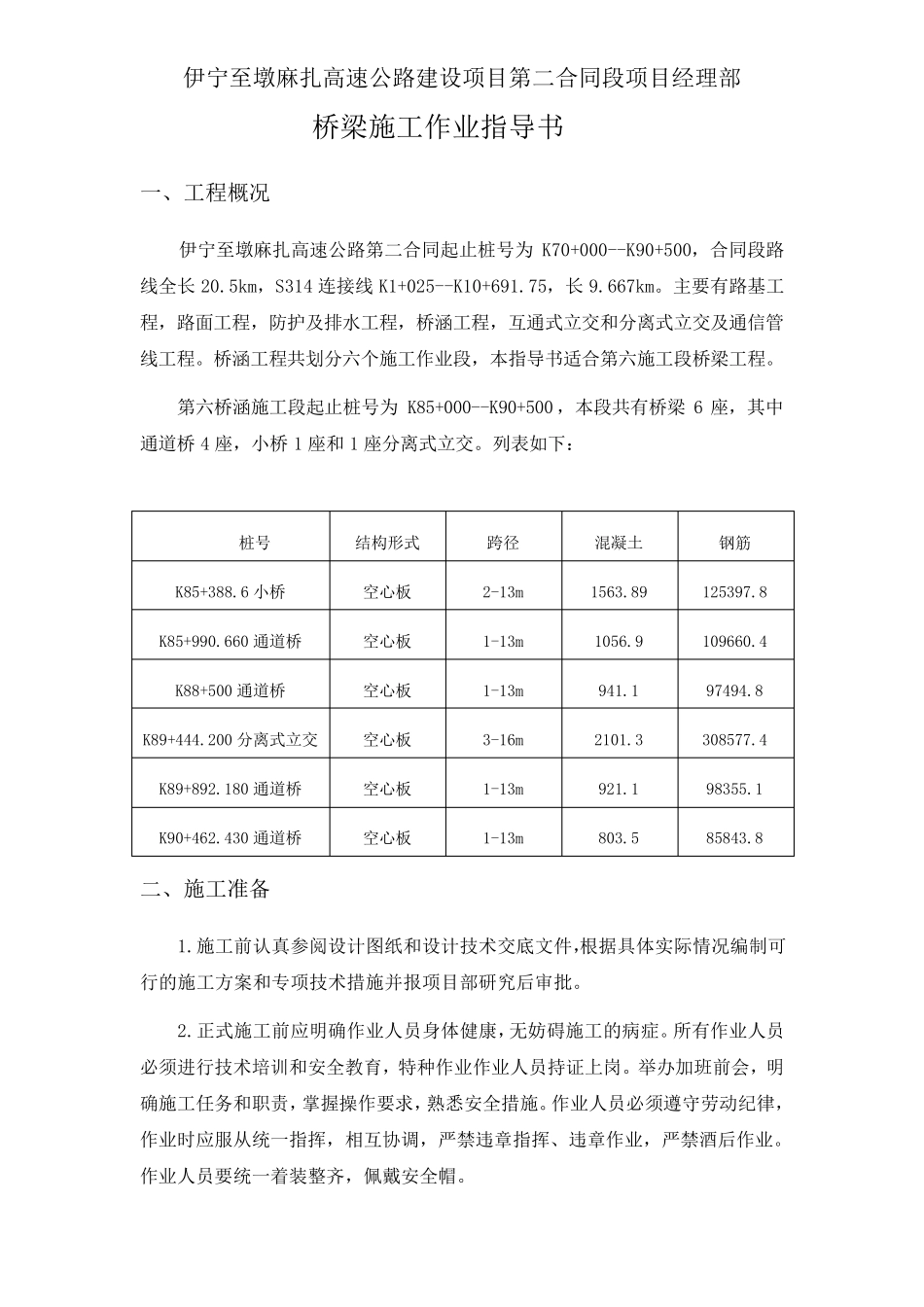

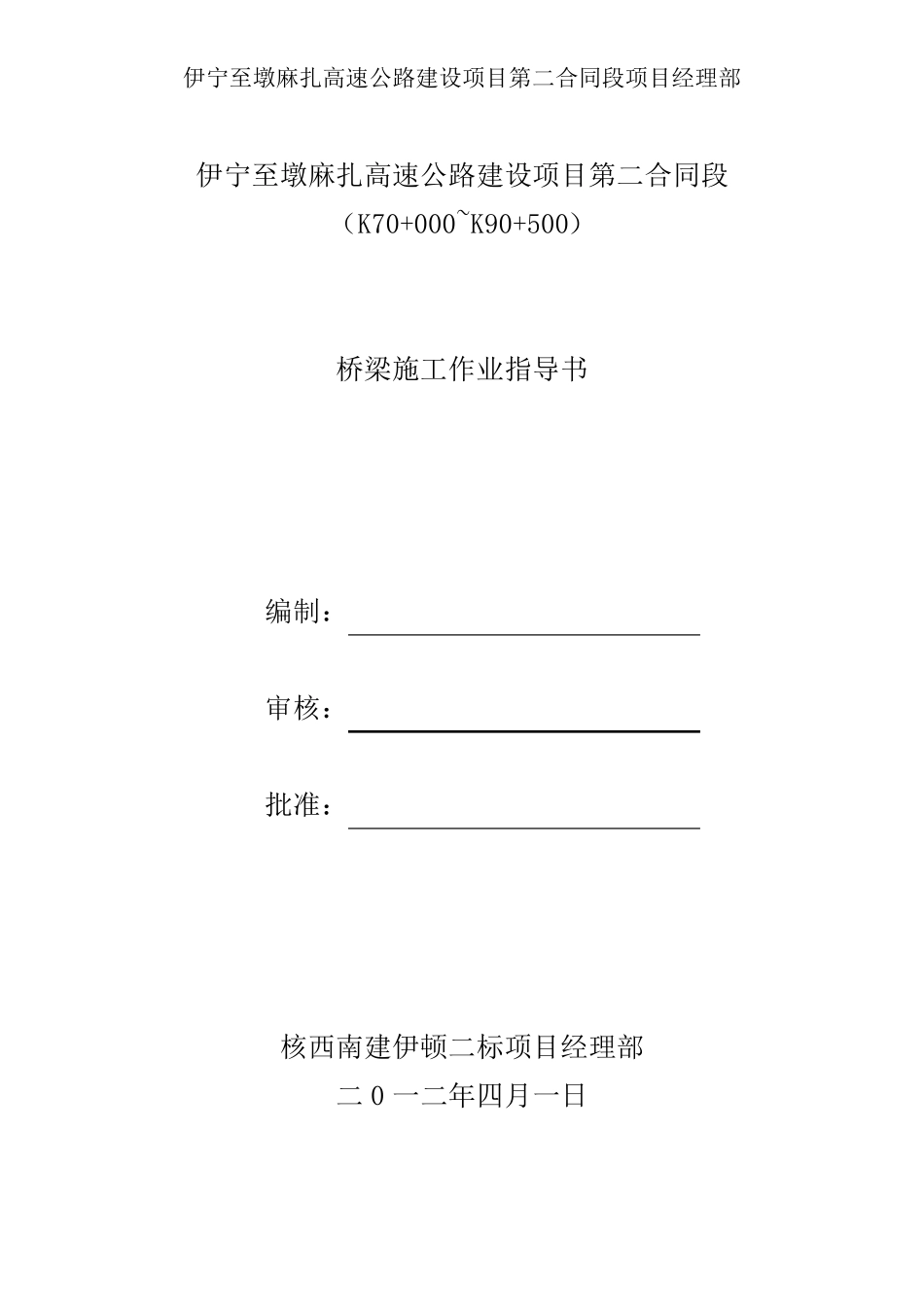

伊宁至墩麻扎高速公路建设项目第二合同段项目经理部 伊宁至墩麻扎高速公路建设项目第二合同段 （K70+000~K90+500） 桥梁施工作业指导书 编制： 审核： 批准： 核西南建伊顿二标项目经理部 二0 一二年四月一日 伊宁至墩麻扎高速公路建设项目第二合同段项目经理部 桥梁施工作业指导书 一、工程概况 伊宁至墩麻扎高速公路第二合同起止桩号为 K70+000--K90+500，合同段路线全长 20.5km，S314 连接线 K1+025--K10+691.75，长 9.667km。主要有路基工程，路面工程，防护及排水工程，桥涵工程，互通式立交和分离式立交及通信管线工程。桥涵工程共划分六个施工作业段，本指导书适合第六施工段桥梁工程。 第六桥涵施工段起止桩号为 K85+000--K90+500 ，本段共有桥梁6 座，其中通道桥4 座，小桥1 座和 1 座分离式立交。列表如下： 桩号 结构形式 跨径 混凝土 钢筋 K85+388.6 小桥 空心板 2-13m 1563.89 125397.8 K85+990.660 通道桥 空心板 1-13m 1056.9 109660.4 K88+500 通道桥 空心板 1-13m 941.1 97494.8 K89+444.200 分离式立交 空心板 3-16m 2101.3 308577.4 K89+892.180 通道桥 空心板 1-13m 921.1 98355.1 K90+462.430 通道桥 空心板 1-13m 803.5 85843.8 二、施工准备 1.施工前认真参阅设计图纸和设计技术交底文件，根据具体实际情况编制可行的施工方案和专项技术措施并报项目部研究后审批。 2.正式施工前应明确作业人员身体健康，无妨碍施工的病症。所有作业人员必须进行技术培训和安全教育，特种 作业作业人员持 证 上 岗 。举 办 加 班 前会 ，明确施工任 务 和职 责 ，掌 握 操 作要求 ，熟 悉 安全措施。作业人员必须遵 守 劳 动 纪 律 ，作业时 应服 从 统 一指挥 ，相 互协 调 ，严 禁 违 章 指挥 、违 章 作业，严 禁 酒 后作业。作业人员要统 一着 装 整 齐 ，佩 戴 安全帽 。 伊宁至墩麻扎高速公路建设项目第二合同段项目经理部 砼浇注，与墩柱接触面凿毛绑扎钢筋、立模人工清理挖掘机开挖基坑至底标高30施工放样按照开挖坡率撒出开挖轮廓灰线原地表测量，确定开挖数量检验地质状况及地基承载力3.施工机械应性能良好，定期进行保养和检查，确保机械正常使用。主要施工机具应定机定人，严格执行交接班制度，接班时，必须对机具检查一次，并做好记录。 4.作业现场布置布设整洁、合理，场地应平整、坚实、不...
