桥梁桩基础计算书

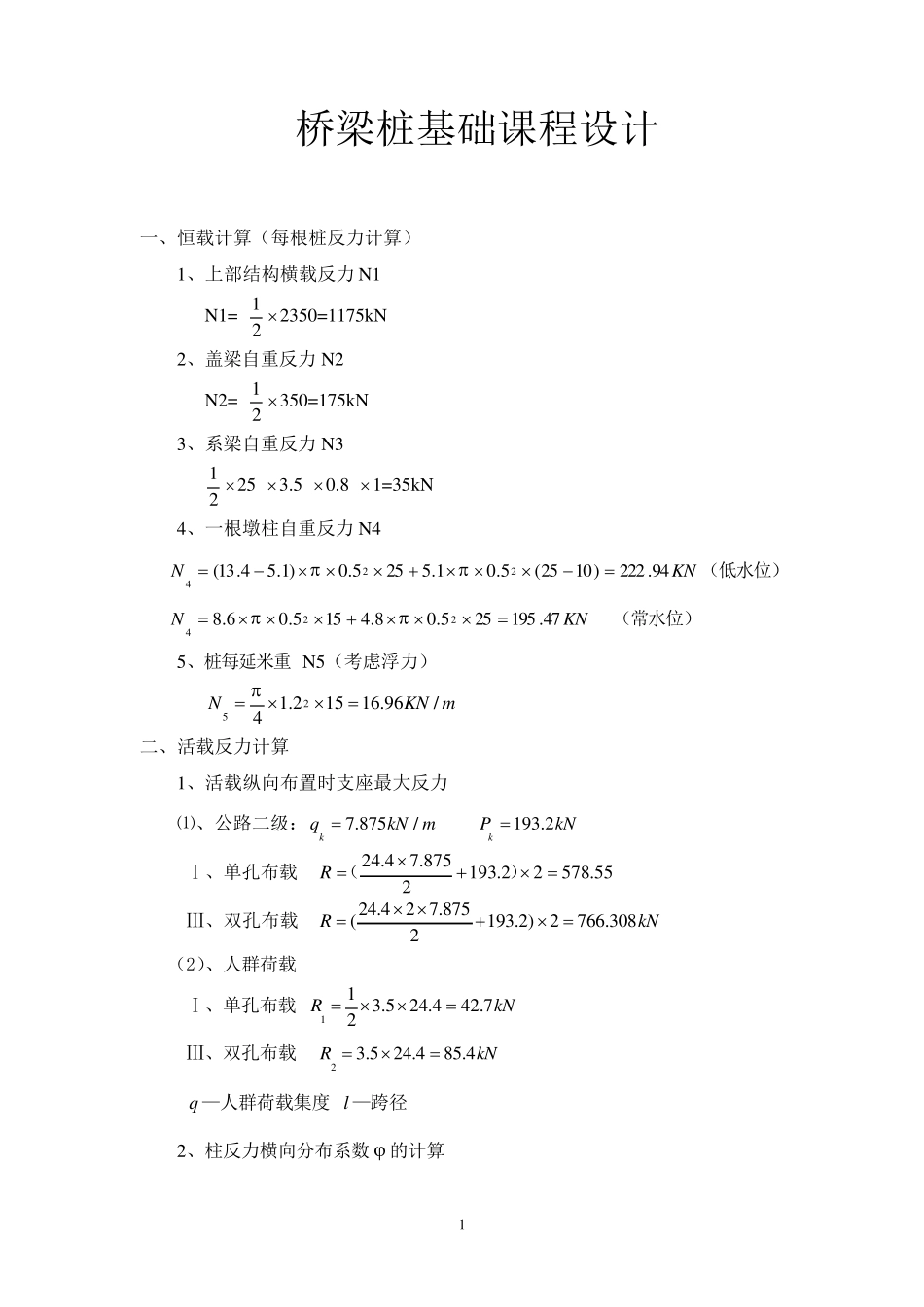

桥梁桩基础课程设计 1 桥梁桩基础课程设计 一、恒载计算（每根桩反力计算） 1、上部结构横载反力N1 N1= 12 2350=1175kN 2、盖梁自重反力N2 N2= 12 350=175kN 3、系梁自重反力N3 12 25 3.5 0.8 1=35kN 4、一根墩柱自重反力N4 KNN94.222)1025(5.01.5255.0)1.54.13(224（低水位） KNN47.195255.08.4155.06.8224 （常水位） 5、桩每延米重N5（考虑浮力） mKNN/96.16152.1425  二、活载反力计算 1、活载纵向布置时支座最大反力 ⑴、公路二级：7.875/kqkNm 193.2kPkN Ⅰ、单孔布载 55.57822.1932875.74.24）（R Ⅲ、双孔布载 24.42 7.875(193.2)2766.3082RkN  （2）、人群荷载 Ⅰ、单孔布载 113.5 24.442.72RkN Ⅲ、双孔布载 23.524.485.4RkN q—人群荷载集度 l —跨径 2、柱反力横向分布系数  的计算 2 柱反力横向分布影响线见图5。 70.50.51图5 图5 ⑴、汽车荷载汽 11 1.1670.7670.4780.0781.24522q ⑵、人群荷载人 =1.33 三、荷载组合 1、计算墩柱顶最大垂直反力R 组合Ⅰ：R= 恒载 +（1+u）汽 ii yP+ 人ql = 1175+175+（1+0.2）1.245766.308+1.3385.4 =2608.45kN （汽车、人群双孔布载） 2、计算桩顶最大弯矩 ⑴、计算桩顶最大弯矩时柱顶竖向力 R= 1N +2N +（1+u）汽 ii yP+ 人ql21 = 1175+175+1.21.245578.55+1.3342.7 = 2271.14kN（汽车、人群单孔布载） 3 ⑵、计算桩顶（最大冲刷线处）的竖向力0N 、水平力0Q 和弯矩0M 0N = maxR+3N + 4N （常水位） = 2608.45+35+195.47=2838.92 kN 0Q = 1H + 1W + 2W = 22.5+8+10=40.5 kN 0M = 14.71H + 14.051W + 11.252W + 0.3活maxR = 14.722.5+14.058+11.2510+0.3(2608.45-1175-175) = 933.185kN.m 活maxR——组合Ⅰ中活载产生的竖向力。 四、钻孔灌注桩单桩承载力及强度计算 1、单桩承载力计算 桩长计算： 设最大冲刷线以下桩长为h，一般冲刷线以下桩长为 h3，单桩最大竖向力为： V=1N +2N +3N +4N （低水位）+活N+ 21 qh = 1175+175+35+222.94+(2608.45 1175175)+ 12 16.96 h =2866.39+4.48 h 活N——计算柱顶最大垂直反力时活载产生的较大值 q ——桩的集度（考虑浮力...
