桥梁现浇支架安装与拆除施工技术

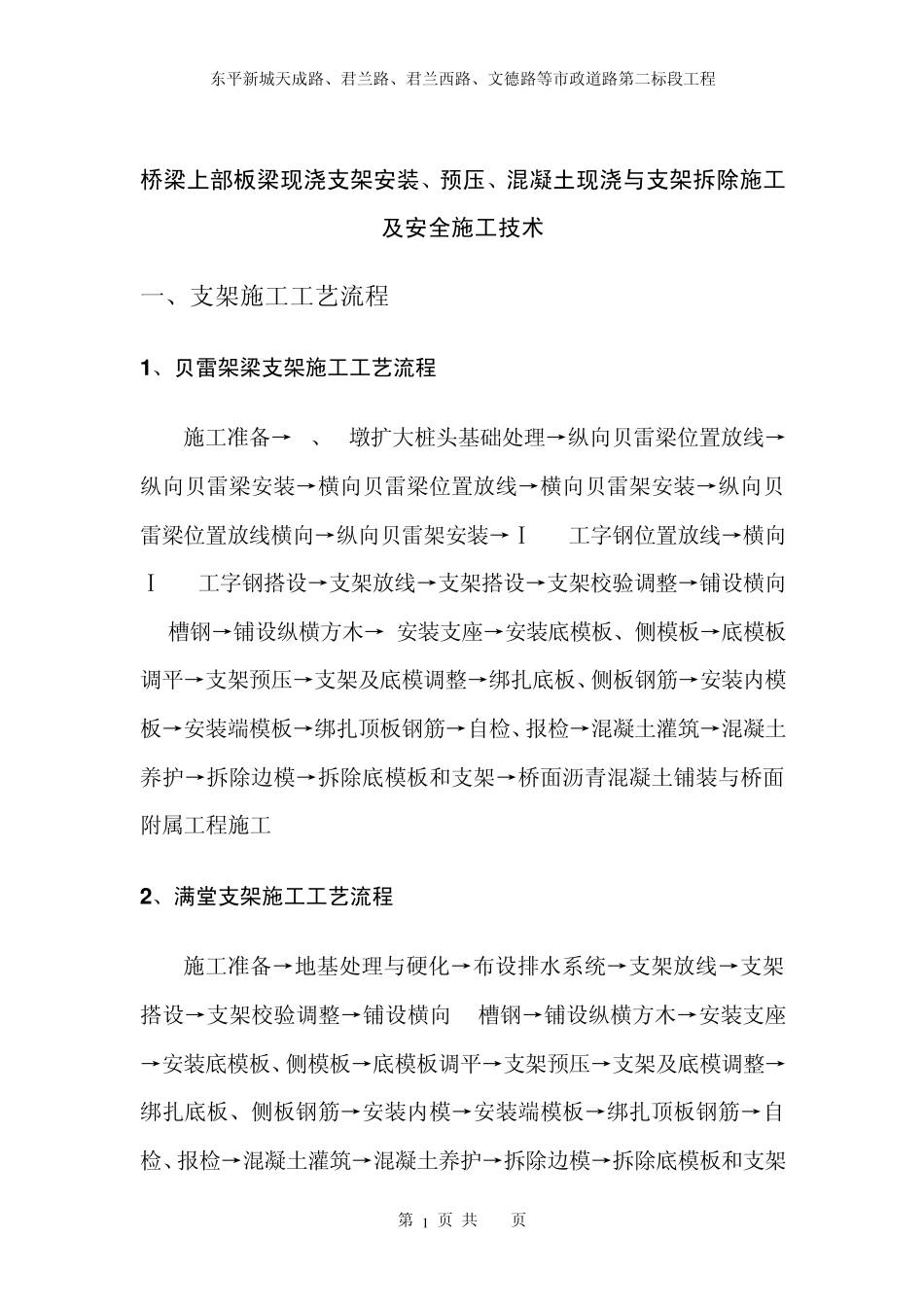

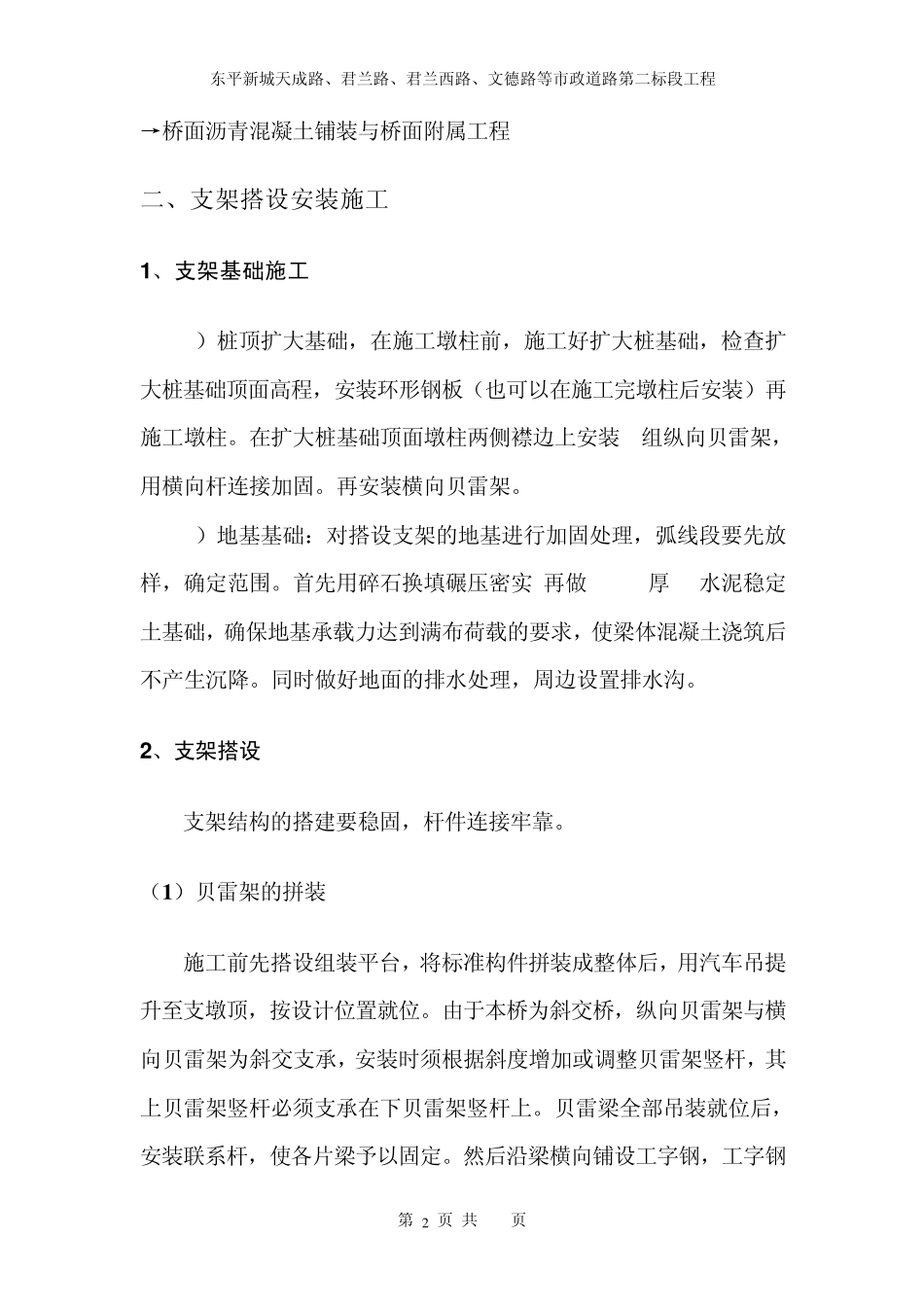

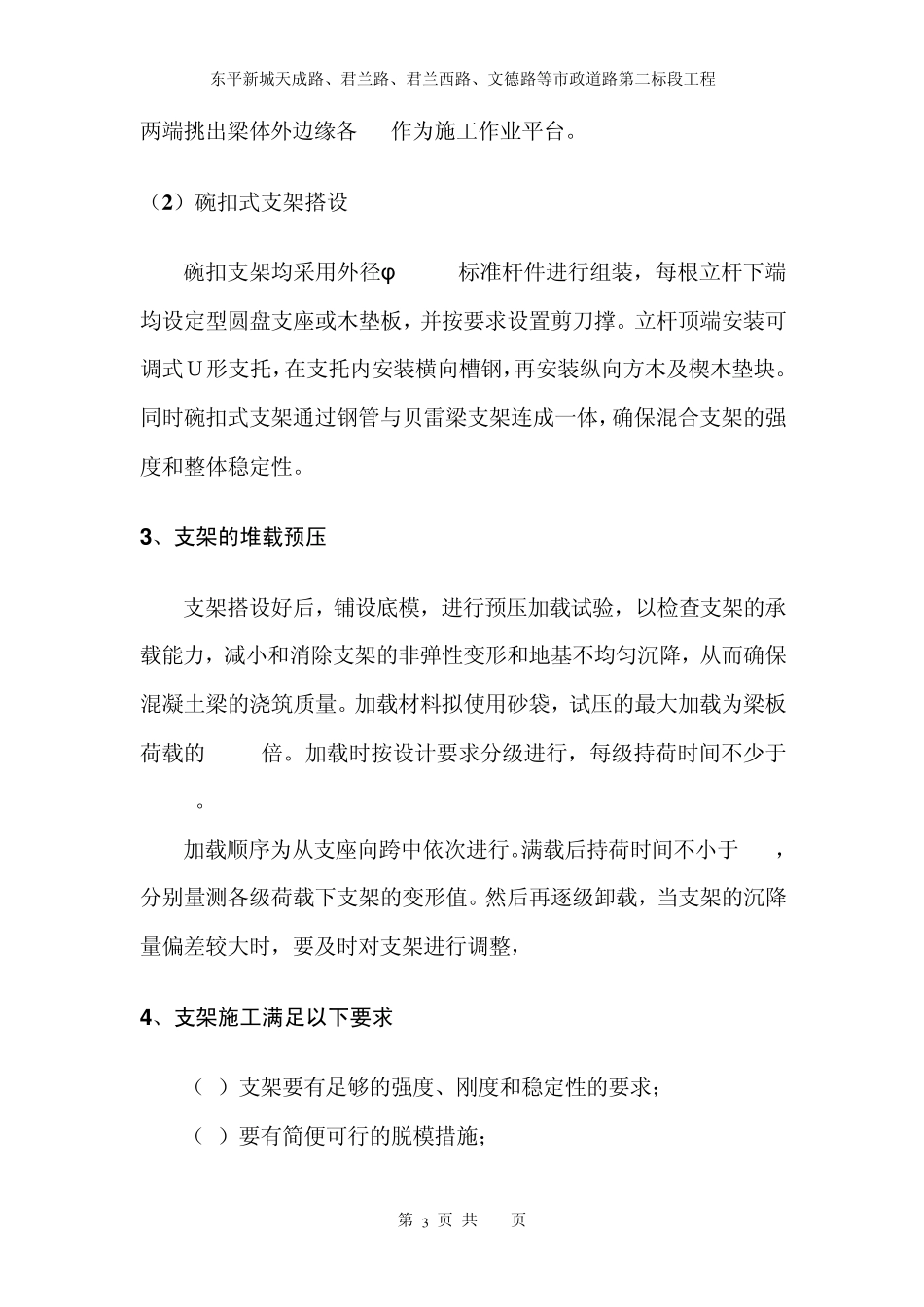

东平新城天成路、君兰路、君兰西路、文德路等市政道路第二标段工程 第 1 页 共 16 页 桥梁上部板梁现浇支架安装、预压、混凝土现浇与支架拆除施工及安全施工技术 一、支架施工工艺流程 1 、贝雷架梁支架施工工艺流程 施工准备→1#、2#墩扩大桩头基础处理→纵向贝雷梁位置放线→纵向贝雷梁安装→横向贝雷梁位置放线→横向贝雷架安装→纵向贝雷梁位置放线横向→纵向贝雷架安装→Ⅰ14a工字钢位置放线→横向Ⅰ14a工字钢搭设→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→ 安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架→桥面沥青混凝土铺装与桥面附属工程施工 2 、满堂支架施工工艺流程 施工准备→地基处理与硬化→布设排水系统→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装内模→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架东平新城天成路、君兰路、君兰西路、文德路等市政道路第二标段工程 第 2 页 共 16 页 →桥面沥青混凝土铺装与桥面附属工程 二、支架搭设安装施工 1 、支架基础施工 1）桩顶扩大基础，在施工墩柱前，施工好扩大桩基础，检查扩大桩基础顶面高程，安装环形钢板（也可以在施工完墩柱后安装）再施工墩柱。在扩大桩基础顶面墩柱两侧襟边上安装 2组纵向贝雷架，用横向杆连接加固。再安装横向贝雷架。 2）地基基础：对搭设支架的地基进行加固处理，弧线段要先放样，确定范围。首先用碎石换填碾压密实,再做 20cm厚 5%水泥稳定土基础，确保地基承载力达到满布荷载的要求，使梁体混凝土浇筑后不产生沉降。同时做好地面的排水处理，周边设置排水沟。 2 、支架搭设 支架结构的搭建要稳固，杆件连接牢靠。 （1 ）贝雷架的拼装 施工前先搭设组装平台，将标准构件拼装成整体后，用汽车吊提升至支墩顶，按设计位置就位。由于本桥为斜交桥，纵向贝雷架与横向贝雷架为斜交支承，安装时须根据斜度增加或调整贝雷架竖杆，其上贝雷架竖杆必须支承在下贝雷架竖杆上。贝雷梁全部吊装就位后，安装联系杆，使各片梁予以固定。然后沿梁横向铺设工字钢，工字钢东平...
