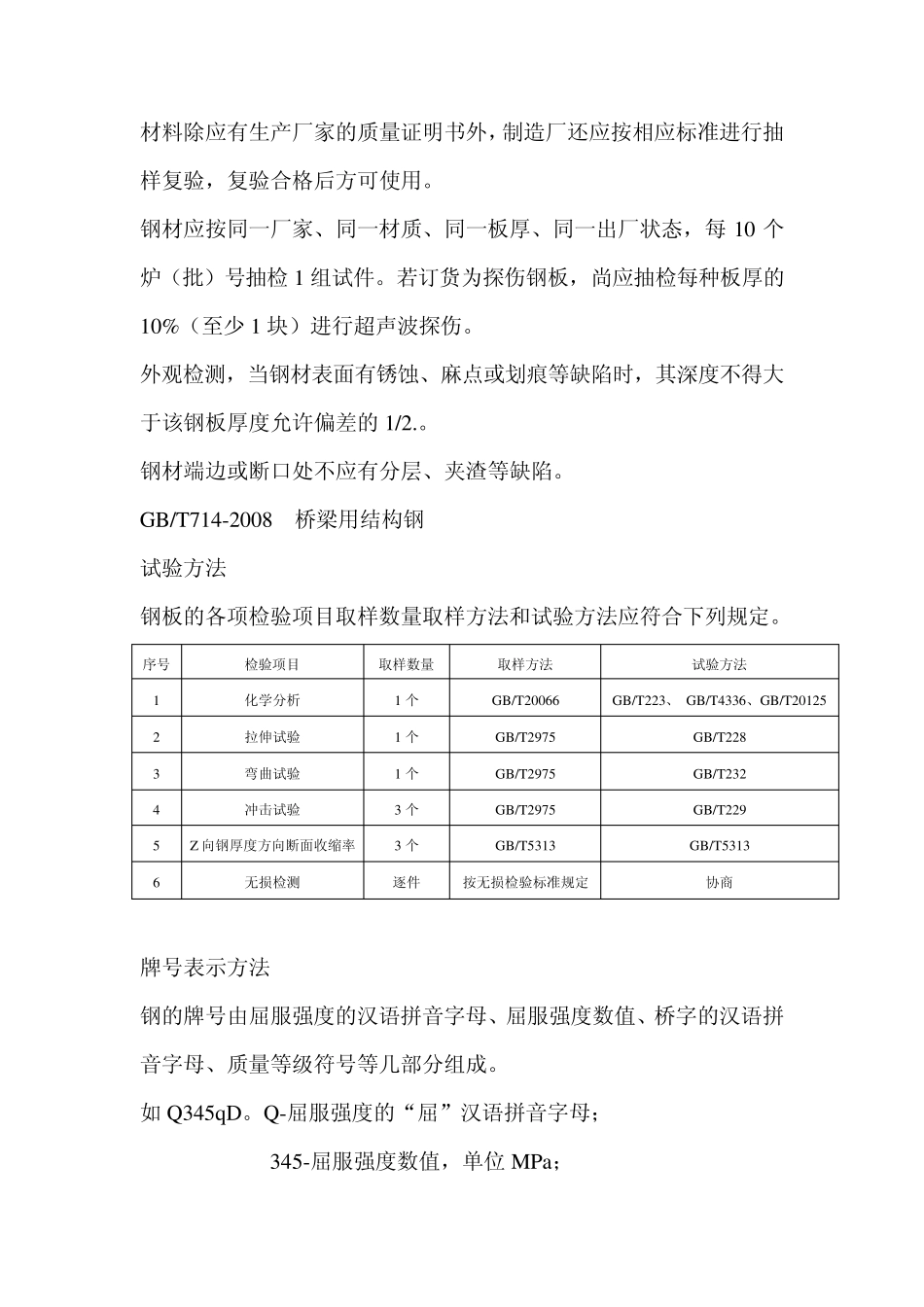

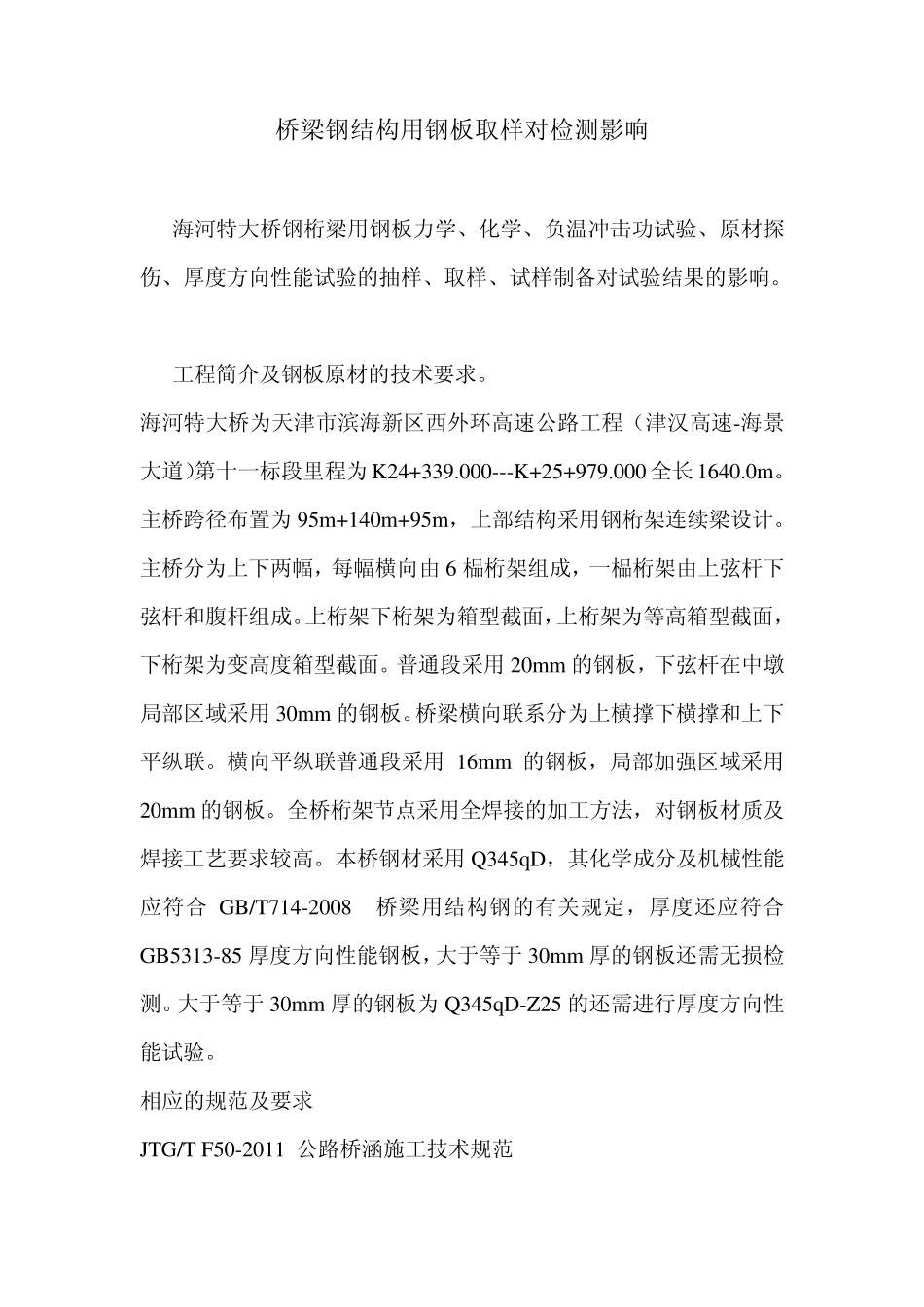

桥梁钢结构用钢板取样对检测影响 海河特大桥钢桁梁用钢板力学、化学、负温冲击功试验、原材探伤、厚度方向性能试验的抽样、取样、试样制备对试验结果的影响。 工程简介及钢板原材的技术要求。 海河特大桥为天津市滨海新区西外环高速公路工程（津汉高速-海景大道）第十一标段里程为 K24+339.000---K+25+979.000 全长 1640.0m。主桥跨径布置为 95m+140m+95m，上部结构采用钢桁架连续梁设计。主桥分为上下两幅，每幅横向由 6 榀桁架组成，一榀桁架由上弦杆下弦杆和腹杆组成。上桁架下桁架为箱型截面，上桁架为等高箱型截面，下桁架为变高度箱型截面。普通段采用20mm 的钢板，下弦杆在中墩局部区域采用30mm 的钢板。桥梁横向联系分为上横撑下横撑和上下平纵联。横向平纵联普通段采用16mm 的钢板，局部加强区域采用20mm 的钢板。全桥桁架节点采用全焊接的加工方法，对钢板材质及焊接工艺要求较高。本桥钢材采用Q345qD，其化学成分及机械性能应符合 GB/T714-2008 桥梁用结构钢的有关规定，厚度还应符合GB5313-85 厚度方向性能钢板，大于等于 30mm 厚的钢板还需无损检测。大于等于 30mm 厚的钢板为 Q345qD-Z25 的还需进行厚度方向性能试验。 相应的规范及要求 JTG/T F50-2011 公路桥涵施工技术规范 材料除应有生产厂家的质量证明书外，制造厂还应按相应标准进行抽样复验，复验合格后方可使用。 钢材应按同一厂家、同一材质、同一板厚、同一出厂状态，每 10 个炉（批）号抽检 1 组试件。若订货为探伤钢板，尚应抽检每种板厚的10%（至少 1 块）进行超声波探伤。 外观检测，当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢板厚度允许偏差的 1/2.。 钢材端边或断口处不应有分层、夹渣等缺陷。 GB/T714-2008 桥梁用结构钢 试验方法 钢板的各项检验项目取样数量取样方法和试验方法应符合下列规定。 序号 检验项目 取样数量 取样方法 试验方法 1 化学分析 1 个 GB/T20066 GB/T223、 GB/T4336、GB/T20125 2 拉伸试验 1 个 GB/T2975 GB/T228 3 弯曲试验 1 个 GB/T2975 GB/T232 4 冲击试验 3 个 GB/T2975 GB/T229 5 Z 向钢厚度方向断面收缩率 3 个 GB/T5313 GB/T5313 6 无损检测 逐件 按无损检验标准规定 协商 牌号表示方法 钢的牌号由屈服强度的汉语拼音字母、屈服强度数值、桥字的汉语拼音字母、质量等级符号等几部分组成。 如Q345qD。Q-屈服强度的“屈”汉语...
