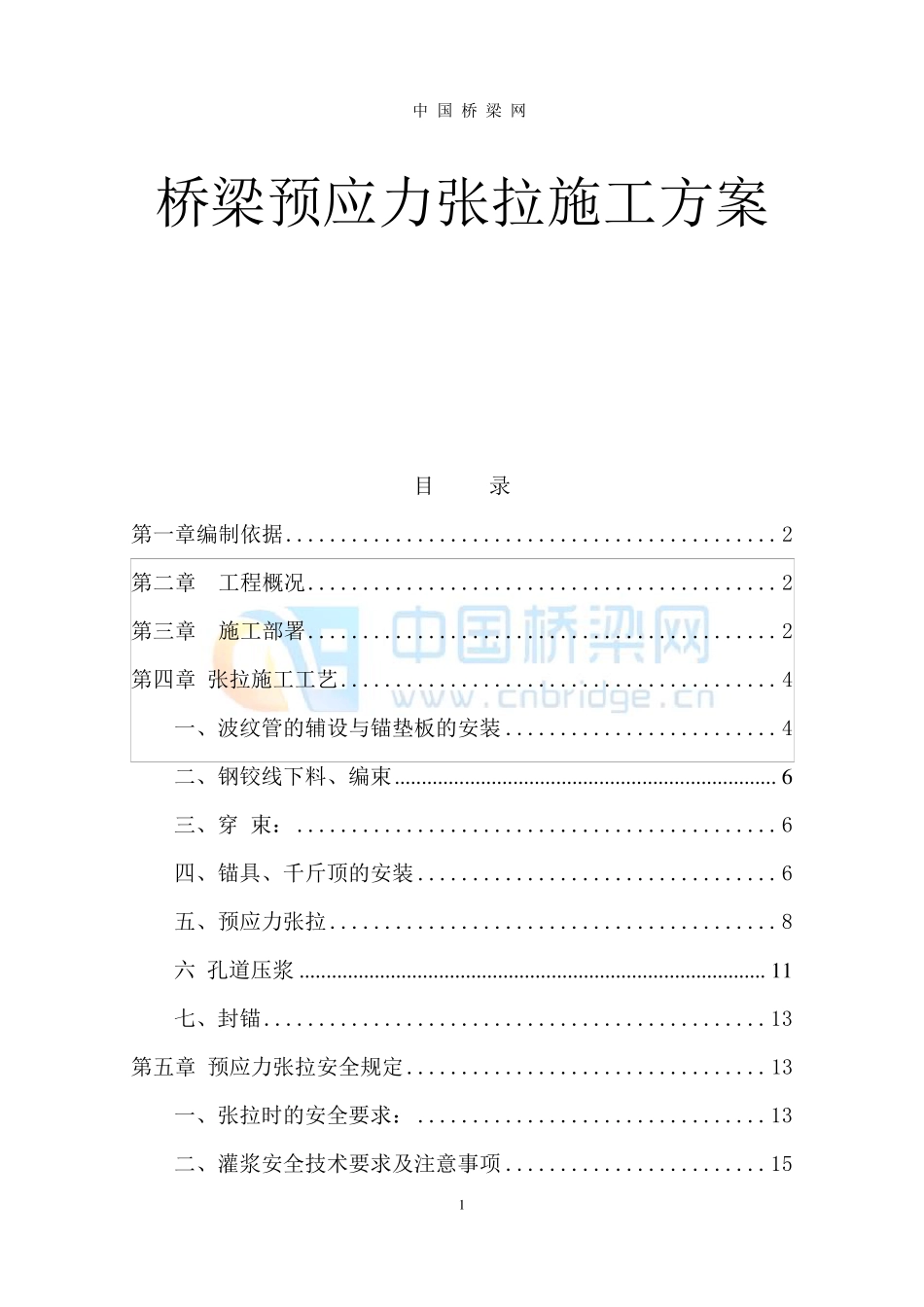

中 国 桥 梁 网 1 桥梁预应力张拉施工方案 目 录 第一章编制依据 ............................................. 2 第二章 工程概况 ........................................... 2 第三章 施工部署 ........................................... 2 第四章 张拉施工工艺 ........................................ 4 一、波纹管的辅设与锚垫板的安装 ......................... 4 二、钢铰线下料、编束 ....................................................................... 6 三、穿 束： ............................................ 6 四、锚具、千斤顶的安装 ................................. 6 五、预应力张拉 ......................................... 8 六 孔道压浆 ....................................................................................... 1 1 七、封锚 .............................................. 13 第五章 预应力张拉安全规定 ................................. 13 一、张拉时的安全要求： ................................ 13 二、灌浆安全技术要求及注意事项 ........................ 15 中 国 桥 梁 网 2 第六章 预应力张拉检验标准 ................................. 15 第七章冬季施工措施 ........................................ 16 第一章编制依据 1 桥梁工程施工图设计》。 2、桥梁工程施工技术规程DBJ01-46-2001 3、桥梁工程施工质量检验标准DBJ01-12-2004 4、《公路工程质量检验评定标准》JTJ071-98 第二章 工程概况 第三章 施工布署 技术及施工现场准备 1、混凝土强度达到 100％。 2、对钢绞线理论伸长值进行计算，并制成表格，指导预应力张拉。 3、千斤顶、油表已经标定完毕，同时根据油表标定的结果绘制油表读数与张拉力的曲线，并根据曲线确定 0.15F、0.3F、F 相应张拉力对应的油表读数。 4、组建专业预应力张拉队伍，选择具有丰富张拉施工经验的人员进行张拉施工。 一、原材、张拉设备检验 对厂家进行资质审检，择优选择原材张拉设备厂家。钢绞线、锚具， 中 国 桥 梁 网 3 进场时，必须具有合格证，施工现场进行质量验收。并注意妥善保管，存放在材料棚内，防止原材料锈蚀。 1、 镀锌金属波纹管采用外购，波纹管表面要清洁、无裂纹现象。表面不得有砂眼，接口必须牢...
