桩基完整性(声波透射试验)试验方法

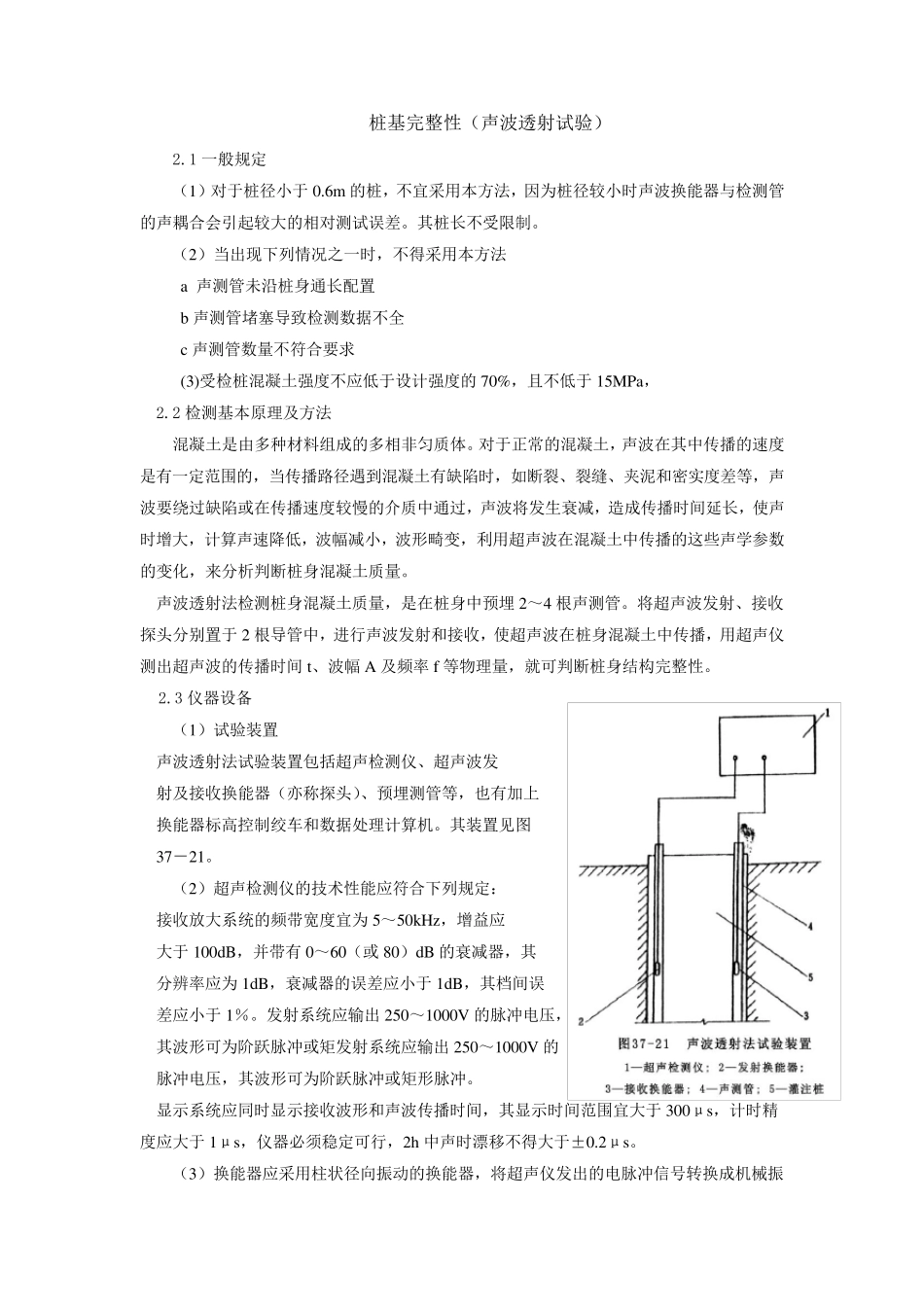

桩基完整性(声波透射试验)试验方法_第1页
1/6
桩基完整性(声波透射试验)试验方法_第2页
2/6

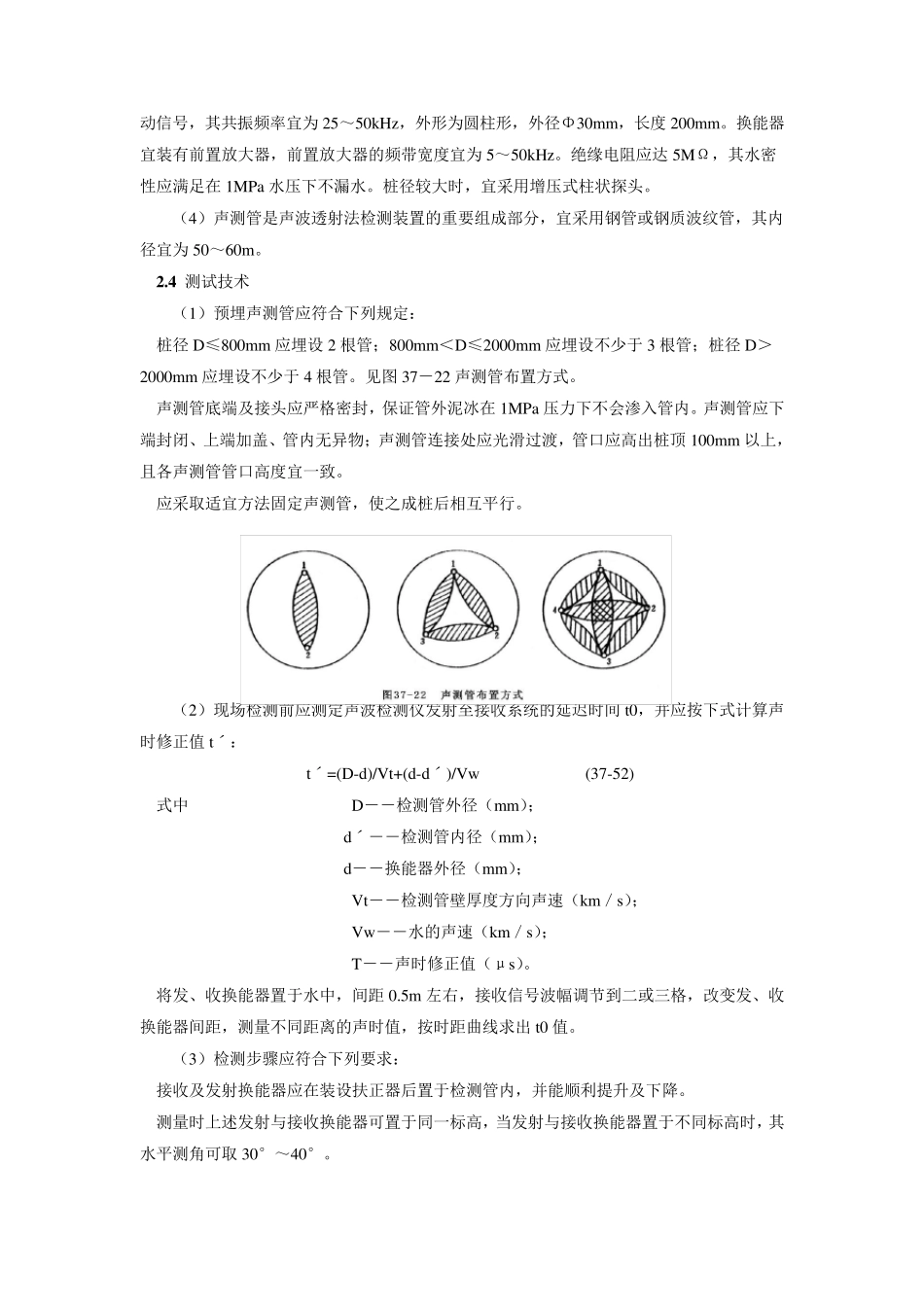

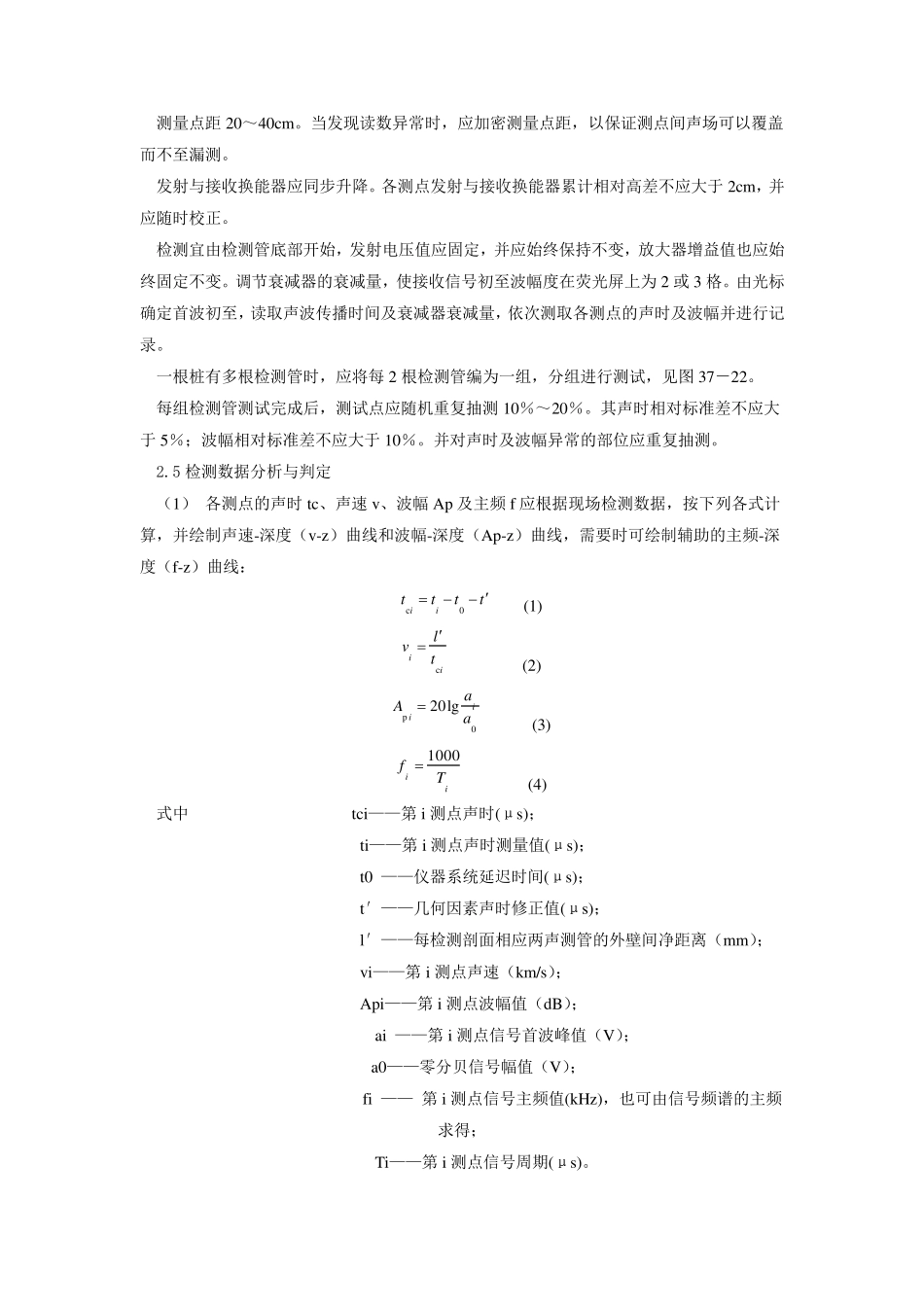

桩基完整性(声波透射试验)试验方法_第3页
3/6
桩 基 完 整 性 ( 声 波 透 射 试 验 ) 2.1 一 般 规 定 ( 1) 对 于 桩 径 小 于 0.6m 的 桩 , 不 宜 采 用 本 方 法 , 因 为 桩 径 较 小 时 声 波 换 能 器 与 检 测 管的 声 耦 合 会 引 起 较 大 的 相 对 测 试 误 差 。 其 桩 长 不 受 限 制 。 ( 2) 当 出 现 下 列 情 况 之 一 时 , 不 得 采 用 本 方 法 a 声 测 管 未 沿 桩 身 通 长 配 置 b 声 测 管 堵 塞 导 致 检 测 数 据 不 全 c 声 测 管 数 量 不 符 合 要 求 (3)受 检 桩 混 凝 土 强 度 不 应 低 于 设 计 强 度 的 70%, 且 不 低 于 15MPa, 2.2 检 测 基 本 原 理 及 方 法 混 凝 土 是 由 多 种 材 料 组 成 的 多 相 非 匀 质 体 。 对 于 正 常 的 混 凝 土 , 声 波 在 其 中 传 播 的 速 度是 有 一 定 范 围 的 , 当 传 播 路 径 遇 到 混 凝 土 有 缺 陷 时 , 如 断 裂 、 裂 缝 、 夹 泥和密实度 差 等, 声波 要 绕过缺 陷 或在 传 播 速 度 较 慢的 介质 中 通 过, 声 波 将发生衰减, 造成 传 播 时 间延长 , 使声时 增大 , 计 算声 速 降低 , 波 幅减小 , 波 形畸变, 利用 超声 波 在 混 凝 土 中 传 播 的 这些声 学参数的 变化, 来分析判断 桩 身 混 凝 土 质 量 。 声 波 透 射 法 检 测 桩 身 混 凝 土 质 量 , 是 在 桩 身 中 预埋2~4 根声 测 管 。 将超声 波 发射 、 接收探头分别置 于 2 根导 管 中 , 进行声 波 发射 和接收, 使超声 波 在 桩 身 混 凝 土 中 传 播 , 用 超声 仪测 出 超声 波 的 传 播 时 间t、 波 幅A 及 频率f 等物理 量 , 就可判断 桩 身 结构完 整 性 。 2.3 仪器 设 备 ( 1) 试 验 装置 声 波 透 射 法 试 验 装置 包括超声 检 测 仪、 超声 波 发 射 及 接收换 能 器 ( 亦称探头)、 预埋测 管 等, 也有 加上 换 能 器 标高控制 绞车和数 据 处理 计 算机。 其 装置 见图 37-21。 ( 2) 超声 检 测 仪的 技术性 能 应 符 合 ...
