桩基承载力自平衡法检测方案

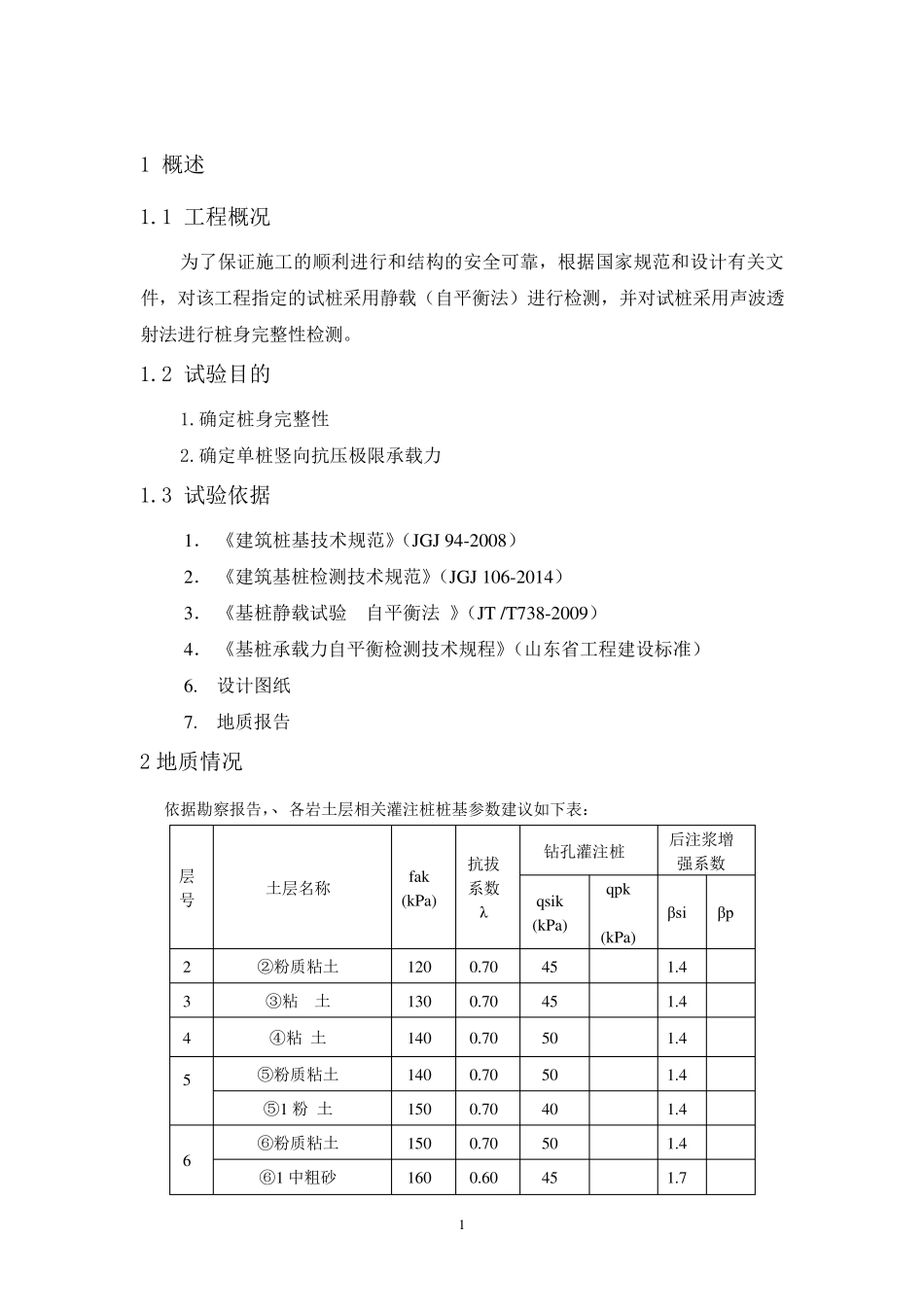

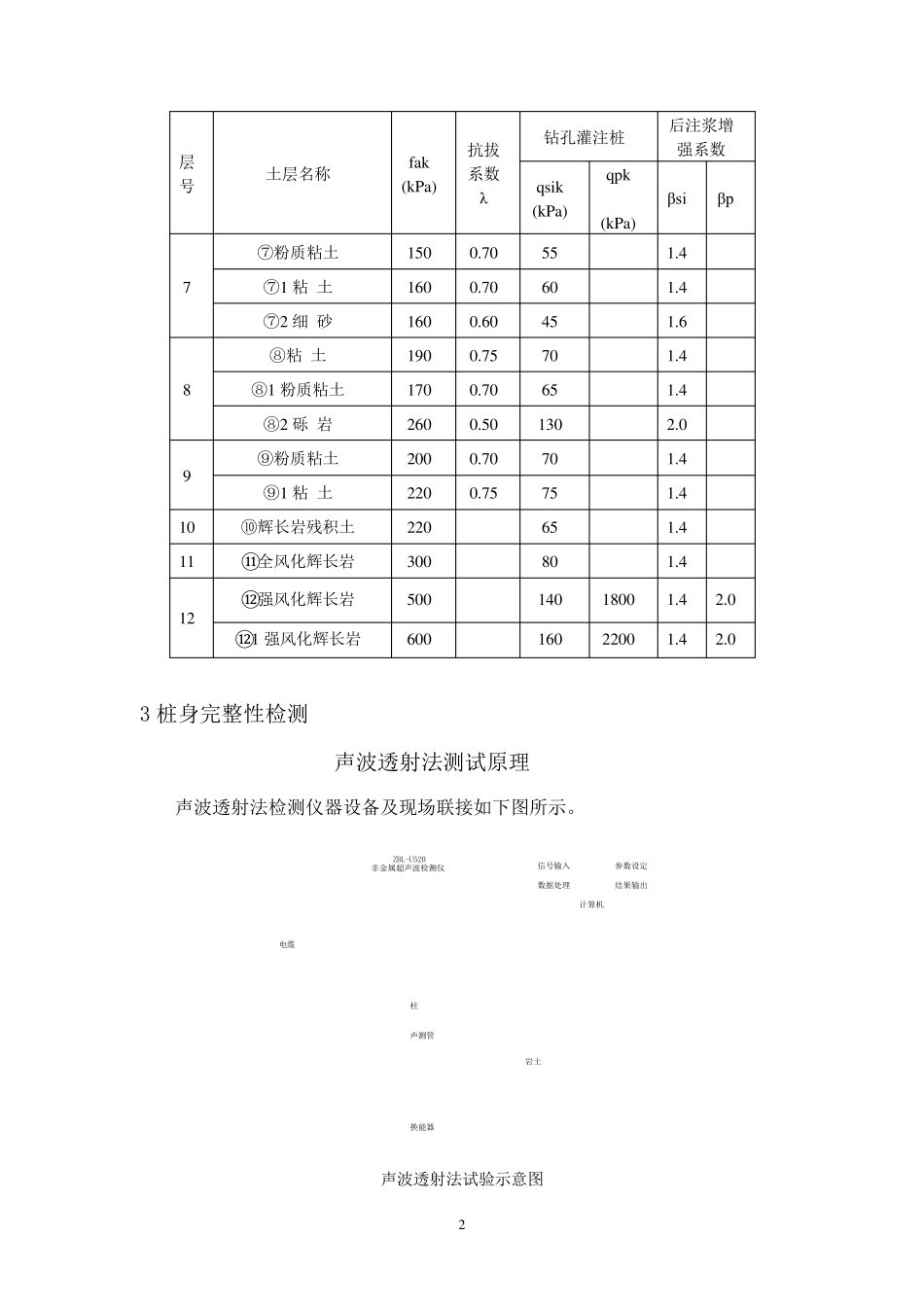

试验桩自平衡法、声波透射法检测方案 1 1 概述 1.1 工程概况 为了保证施工的顺利进行和结构的安全可靠，根据国家规范和设计有关文件，对该工程指定的试桩采用静载（自平衡法）进行检测，并对试桩采用声波透射法进行桩身完整性检测。 1.2 试验目的 1.确定桩身完整性 2.确定单桩竖向抗压极限承载力 1.3 试验依据 1． 《建筑桩基技术规范》（JGJ 94-2008） 2． 《建筑基桩检测技术规范》（JGJ 106-2014） 3． 《基桩静载试验 自平衡法 》（JT /T738-2009） 4． 《基桩承载力自平衡检测技术规程》（山东省工程建设标准） 6. 设计图纸 7. 地质报告 2 地质情况 依据勘察报告，、各岩土层相关灌注桩桩基参数建议如下表： 层号 土层名称 fak (kPa) 抗拔系数λ 钻孔灌注桩 后注浆增强系数 qsik (kPa) qpk (kPa) βsi βp 2 ②粉质粘土 120 0.70 45 1.4 3 ③粘 土 130 0.70 45 1.4 4 ④粘 土 140 0.70 50 1.4 5 ⑤粉质粘土 140 0.70 50 1.4 ⑤1 粉 土 150 0.70 40 1.4 6 ⑥粉质粘土 150 0.70 50 1.4 ⑥1 中粗砂 160 0.60 45 1.7 2 层号 土层名称 fak (kPa) 抗拔系数λ 钻孔灌注桩 后注浆增强系数 qsik (kPa) qpk (kPa) βsi βp 7 ⑦粉质粘土 150 0.70 55 1.4 ⑦1 粘 土 160 0.70 60 1.4 ⑦2 细 砂 160 0.60 45 1.6 8 ⑧粘 土 190 0.75 70 1.4 ⑧1 粉质粘土 170 0.70 65 1.4 ⑧2 砾 岩 260 0.50 130 2.0 9 ⑨粉质粘土 200 0.70 70 1.4 ⑨1 粘 土 220 0.75 75 1.4 10 ⑩辉长岩残积土 220 65 1.4 11 ⑪全风化辉长岩 300 80 1.4 12 ⑫强风化辉长岩 500 140 1800 1.4 2.0 ⑫1 强风化辉长岩 600 160 2200 1.4 2.0 3 桩身完整性检测 声波透射法测试原理 声波透射法检测仪器设备及现场联接如下图所示。 ZBL-U520非金属超声波检测仪信号输入参数设定数据处理结果输出计算机声测管换能器柱电缆岩土 声波透射法试验示意图 3 超 声 波 透 射 法 检 测 桩 身 结 构 完 整 性 的 基 本 原 理 是 ：由 超 声 脉 冲 发 射 源 在 砼 内激 发 高 频 弹 性 脉 冲 波 ，并 用 高 精 度 的 接 收 系 统 记 录 该 脉 冲 波 在 砼 内 传 播 过 程 中 表现 的 波 动 特 征 ； 当 砼 内 存 在 不 连...
