桩板式挡土墙专项施工方案

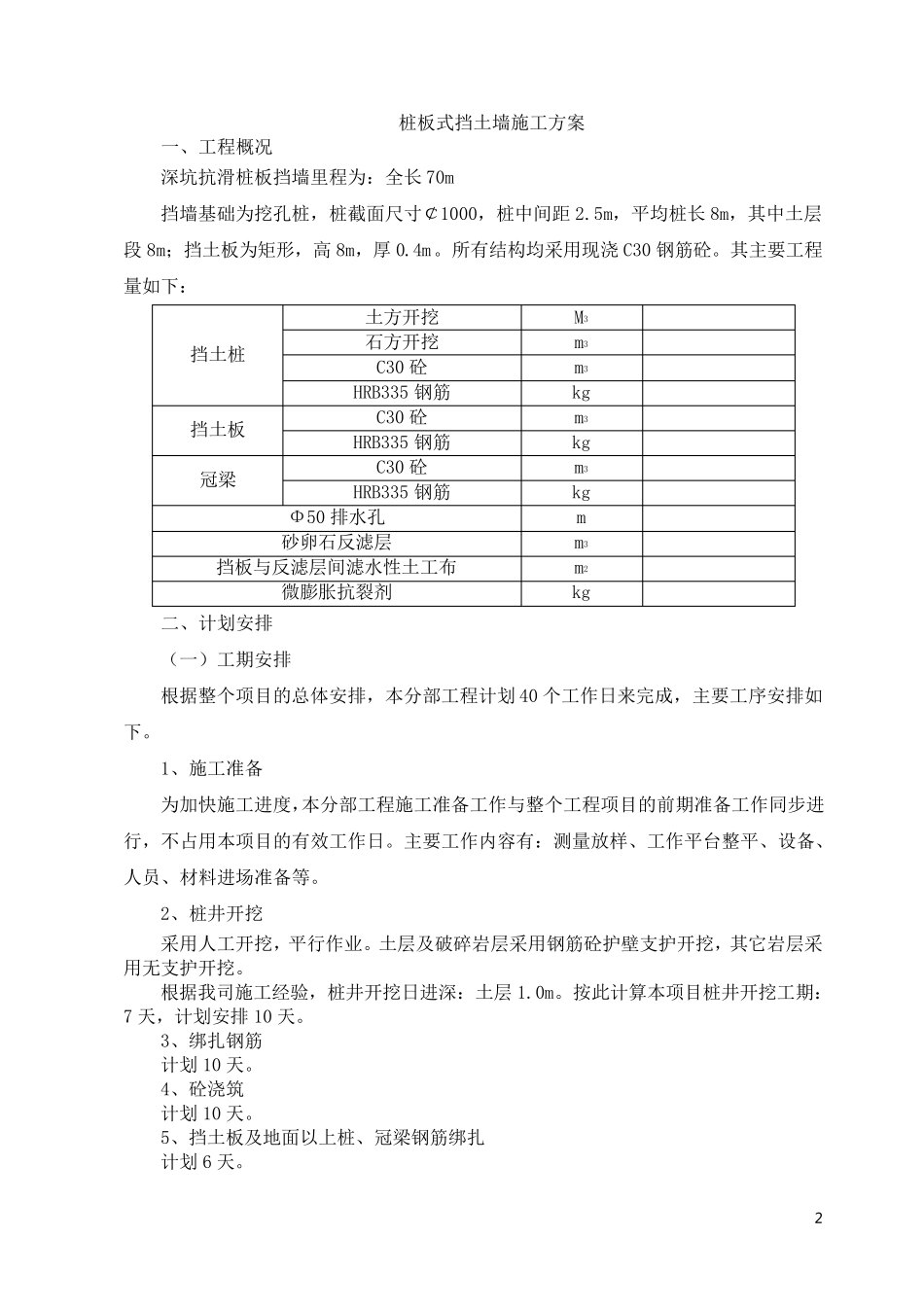

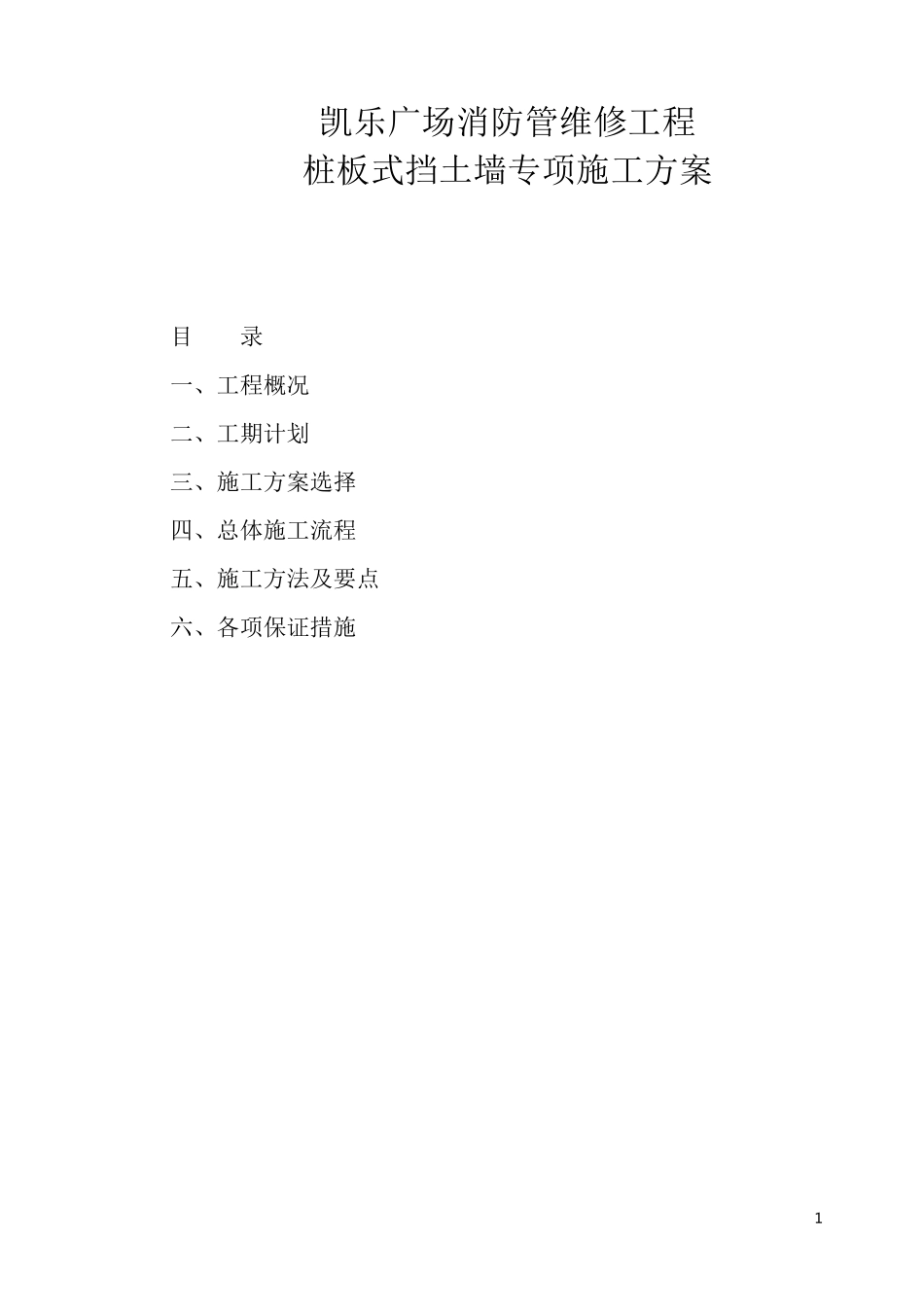

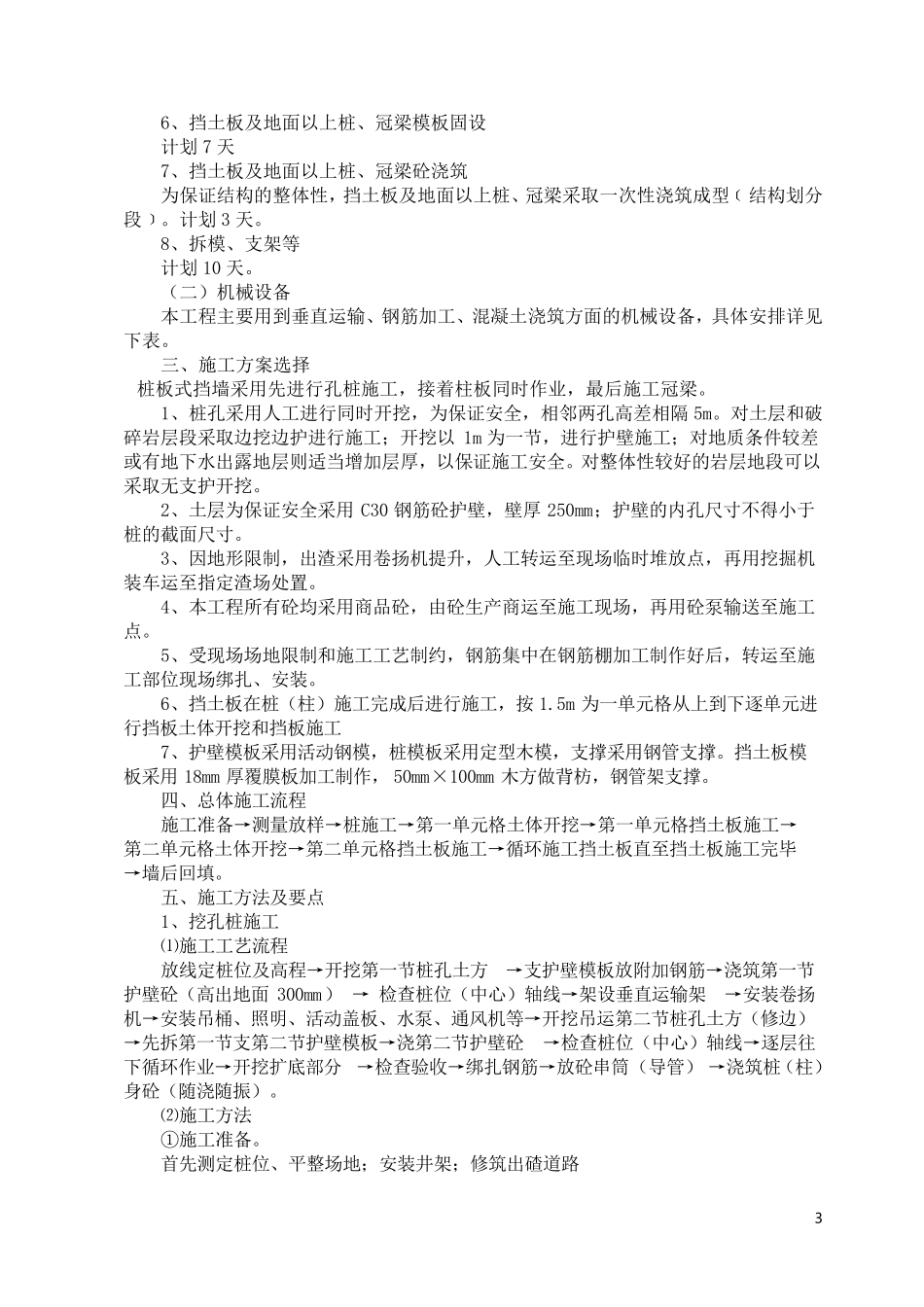

1 凯乐广场消防管维修工程 桩板式挡土墙专项施工方案 目 录 一、工程概况 二、工期计划 三、施工方案选择 四、总体施工流程 五、施工方法及要点 六、各项保证措施 2 桩板式挡土墙施工方案 一、工程概况 深坑抗滑桩板挡墙里程为：全长70m 挡墙基础为挖孔桩，桩截面尺寸￠1000，桩中间距2.5m，平均桩长8m，其中土层段8m；挡土板为矩形，高8m，厚0.4m。所有结构均采用现浇C30 钢筋砼。其主要工程量如下： 挡土桩 土方开挖 M3 石方开挖 m3 C30 砼 m3 HRB335 钢筋 kg 挡土板 C30 砼 m3 HRB335 钢筋 kg 冠梁 C30 砼 m3 HRB335 钢筋 kg Φ50 排水孔 m 砂卵石反滤层 m3 挡板与反滤层间滤水性土工布 m2 微膨胀抗裂剂 kg 二、计划安排 （一）工期安排 根据整个项目的总体安排，本分部工程计划 40 个工作日来完成，主要工序安排如下。 1、施工准备 为加快施工进度，本分部工程施工准备工作与整个工程项目的前期准备工作同步进行，不占用本项目的有效工作日。主要工作内容有：测量放样、工作平台整平、设备、人员、材料进场准备等。 2、桩井开挖 采用人工开挖，平行作业。土层及破碎岩层采用钢筋砼护壁支护开挖，其它岩层采用无支护开挖。 根据我司施工经验，桩井开挖日进深：土层1.0m。按此计算本项目桩井开挖工期：7 天，计划安排 10 天。 3、绑扎钢筋 计划 10 天。 4、砼浇筑 计划 10 天。 5、挡土板及地面以上桩、冠梁钢筋绑扎 计划 6 天。 3 6、 挡 土 板 及 地 面 以 上 桩 、 冠 梁 模 板 固 设 计 划 7 天 7、 挡 土 板 及 地 面 以 上 桩 、 冠 梁 砼 浇 筑 为 保 证 结 构 的 整 体 性 ， 挡 土 板 及 地 面 以 上 桩 、 冠 梁 采 取 一 次 性 浇 筑 成 型 ﹝ 结 构 划 分段 ﹞ 。 计 划 3 天 。 8、 拆 模 、 支 架 等 计 划 10 天 。 （ 二 ） 机 械 设 备 本 工 程 主 要 用 到 垂 直 运 输 、 钢 筋 加 工 、 混 凝 土 浇 筑 方 面 的 机 械 设 备 ， 具 体 安 排 详 见下 表 。 三 、 施 工 方 案 选 择 桩 板 式 挡 墙 采 用 先 进 行 孔 桩 施 工 ， 接 着 柱 板 同 时 作 业 ， 最 后 施 工 冠 梁 。 1、 桩 孔 采 用 人 工 进 行 同 时 开 挖 ， 为 保...
