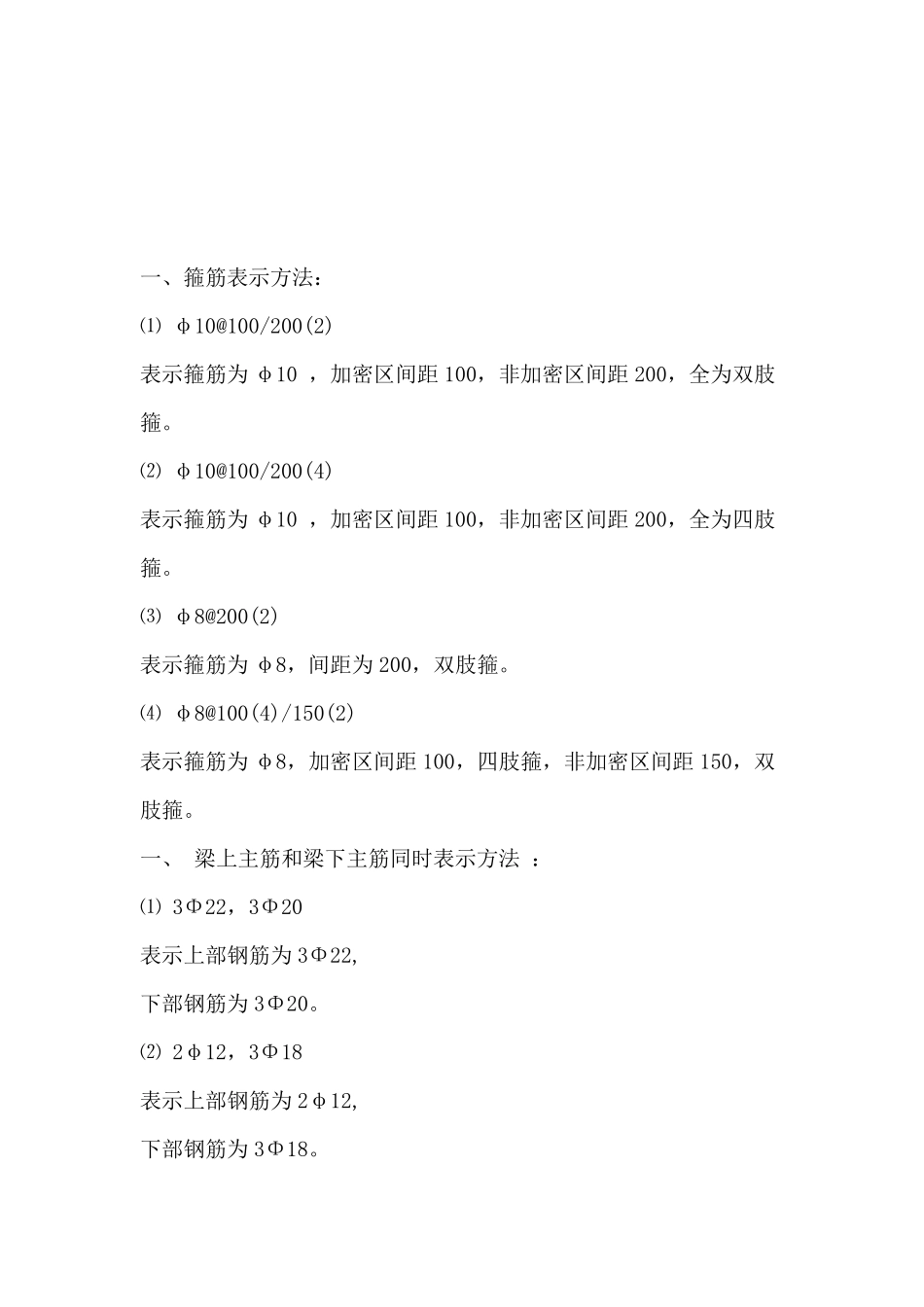

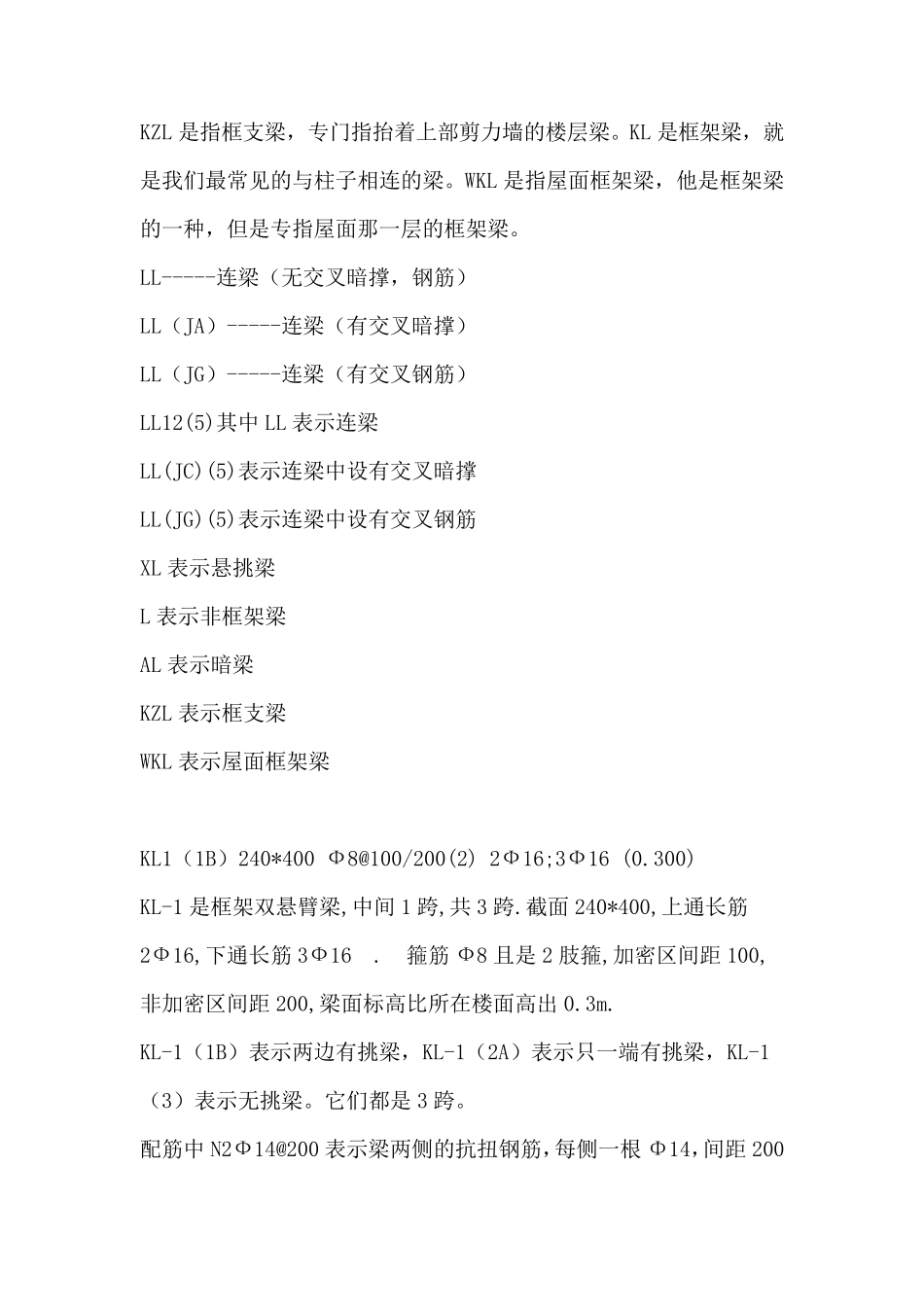

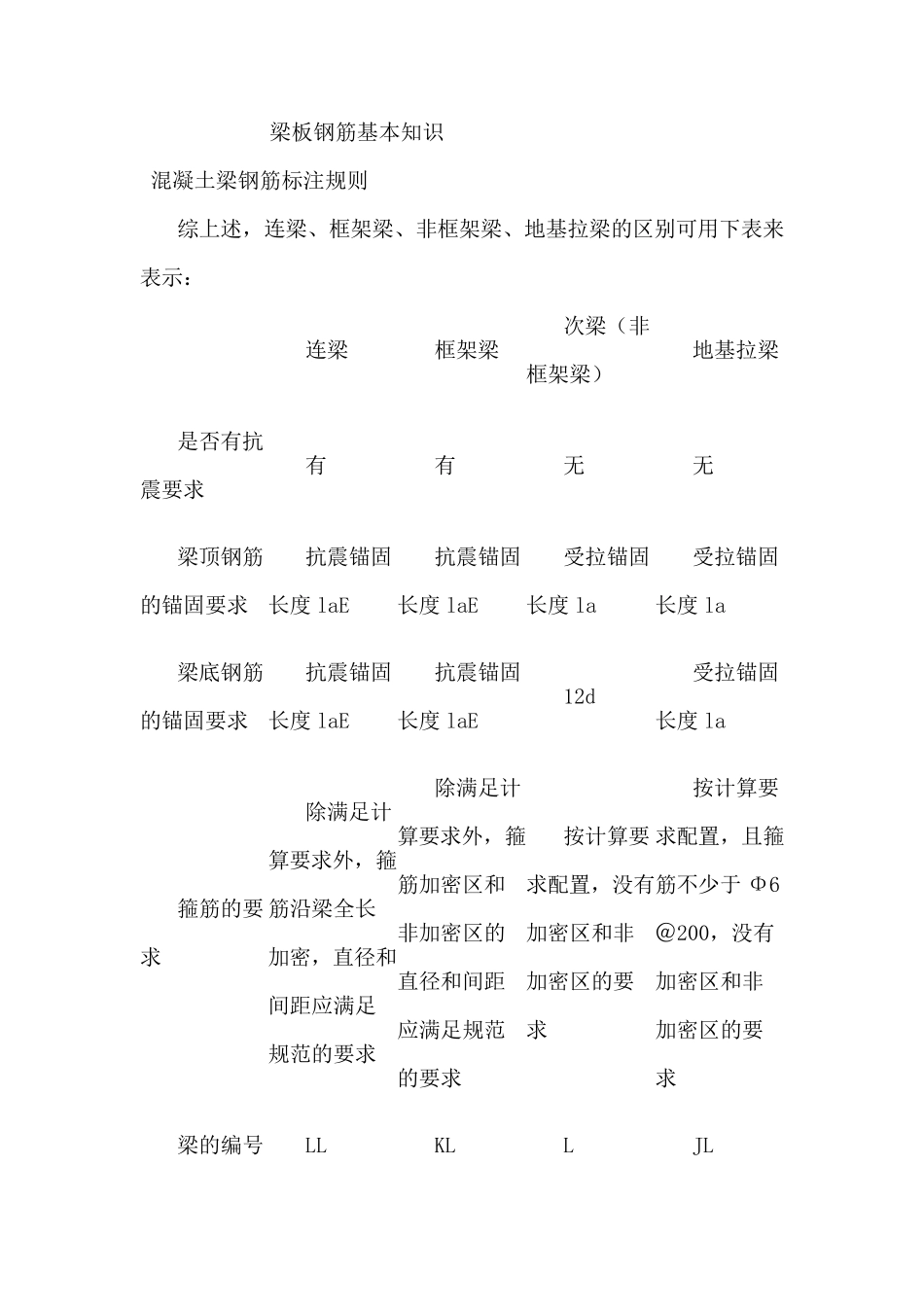

梁板钢筋基本知识 混凝土梁钢筋标注规则 综上述,连梁、框架梁、非框架梁、地基拉梁的区别可用下表来表示: 连梁 框架梁 次梁(非框架梁) 地基拉梁 是否有抗震要求 有 有 无 无 梁顶钢筋的锚固要求 抗震锚固长度laE 抗震锚固长度laE 受拉锚固长度la 受拉锚固长度la 梁底钢筋的锚固要求 抗震锚固长度laE 抗震锚固长度laE 12d 受拉锚固长度la 箍筋的要求 除满足计算要求外,箍筋沿梁全长加密,直径和间距应满足规范的要求 除满足计算要求外,箍筋加密区和非加密区的直径和间距应满足规范的要求 按计算要求配置,没有加密区和非加密区的要求 按计算要求配置,且箍筋不少于Φ6@200,没有加密区和非加密区的要求 梁的编号 LL KL L JL KZL 是指框支梁,专门指抬着上部剪力墙的楼层梁。KL 是框架梁,就是我们最常见的与柱子相连的梁。WKL 是指屋面框架梁,他是框架梁的一种,但是专指屋面那一层的框架梁。 LL-----连梁(无交叉暗撑,钢筋) LL(JA)-----连梁(有交叉暗撑) LL(JG)-----连梁(有交叉钢筋) LL12(5)其中LL 表示连梁 LL(JC)(5)表示连梁中设有交叉暗撑 LL(JG)(5)表示连梁中设有交叉钢筋 XL 表示悬挑梁 L 表示非框架梁 AL 表示暗梁 KZL 表示框支梁 WKL 表示屋面框架梁 KL1(1B)240*400 Ф8@100/200(2) 2Ф16;3Ф16 (0.300) KL-1 是框架双悬臂梁,中间1 跨,共3 跨.截面240*400,上通长筋2Ф16,下通长筋3Ф16 . 箍筋Ф8 且是2 肢箍,加密区间距100,非加密区间距200,梁面标高比所在楼面高出0.3m. KL-1(1B)表示两边有挑梁,KL-1(2A)表示只一端有挑梁,KL-1(3)表示无挑梁。它们都是3 跨。 配筋中N2Ф14@200 表示梁两侧的抗扭钢筋,每侧一根Φ14,间距200 一、箍筋表示方法: ⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 : ⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25,4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ25。 ⑷ 3Φ25,5Φ2...
