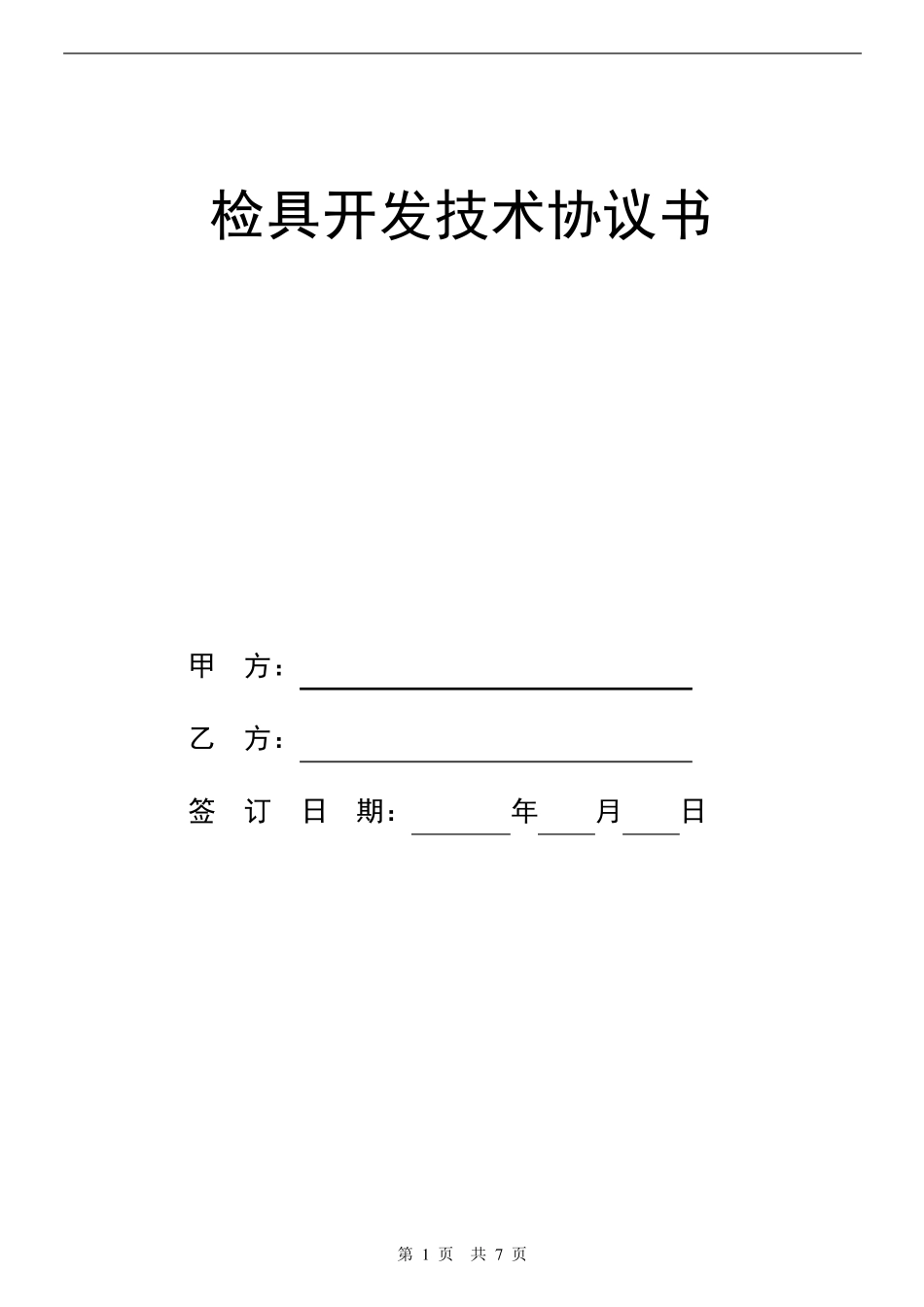

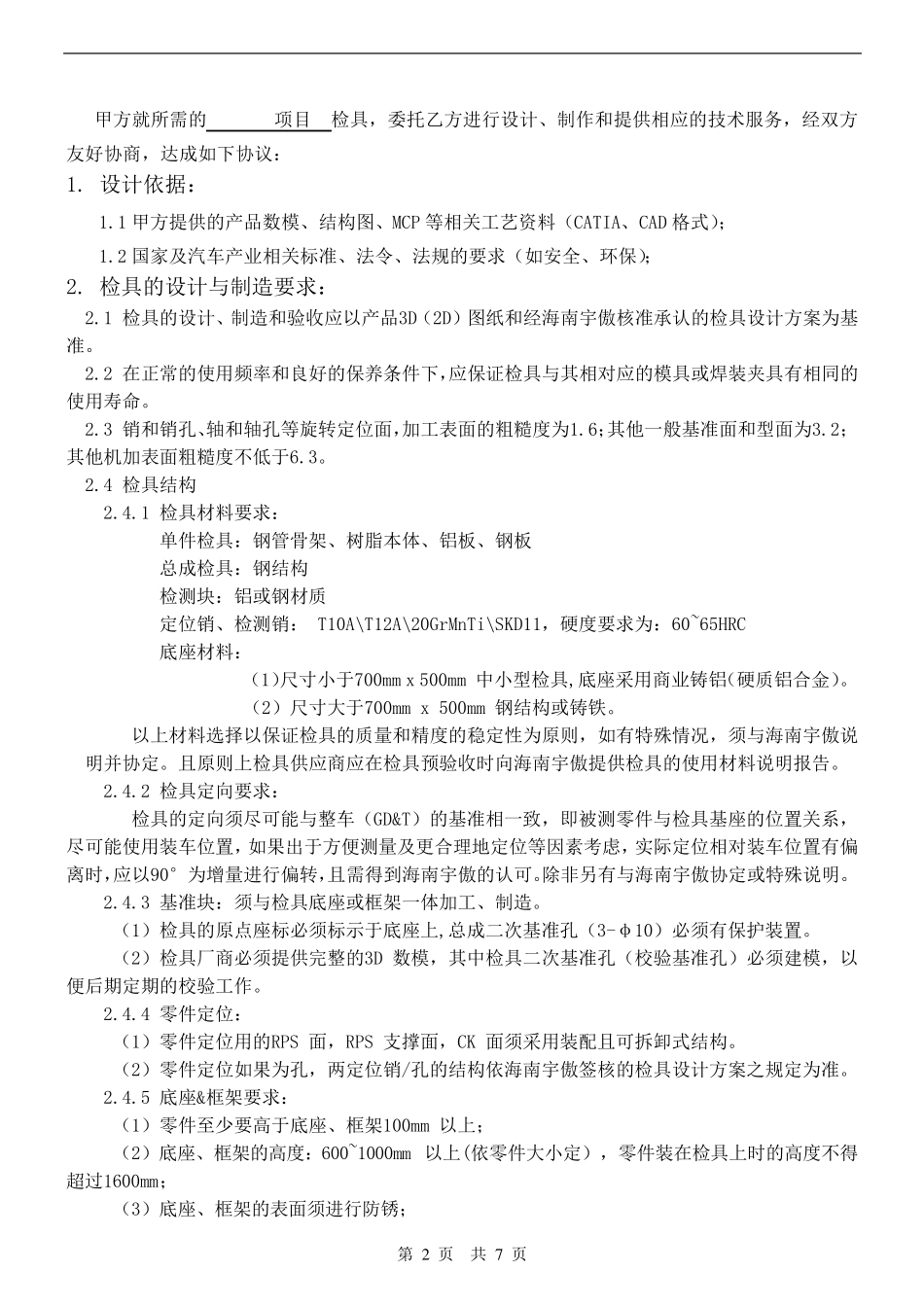

第 1 页 共 7 页 检具开发技术协议书 甲 方： 乙 方： 签 订 日 期： 年 月 日 第 2 页 共 7 页 甲 方 就 所 需 的 项 目 检 具 ， 委 托 乙 方 进 行 设 计 、 制 作 和 提 供 相 应 的 技 术 服 务 ， 经 双 方友 好 协 商 ， 达 成 如 下 协 议 ： 1. 设 计 依 据 ： 1.1 甲 方 提 供 的 产 品 数 模 、 结 构 图 、 MCP 等 相 关 工 艺 资 料 （ CATIA、 CAD 格 式 ）； 1.2 国 家 及 汽 车 产 业 相 关 标 准 、 法 令 、 法 规 的 要 求 （ 如 安 全 、 环 保 ）； 2. 检 具 的 设 计 与 制 造 要 求 ： 2.1 检 具 的 设 计 、 制 造 和 验 收 应 以 产 品 3D（ 2D） 图 纸 和 经 海 南 宇 傲 核 准 承 认 的 检 具 设 计 方 案 为 基准 。 2.2 在 正 常 的 使 用 频 率 和 良 好 的 保 养 条 件 下 ，应 保 证 检 具 与 其 相 对 应 的 模 具 或 焊 装 夹 具 有 相 同 的使 用 寿 命 。 2.3 销 和 销 孔 、轴 和 轴 孔 等 旋 转 定 位 面，加工 表面的 粗糙度为 1.6；其 他一般基 准 面和 型面为 3.2；其 他机加表面粗糙度不低于6.3。 2.4 检 具 结 构 2.4.1 检 具 材料 要 求 ： 单件 检 具 ： 钢管骨架、 树脂本体、 铝板、 钢板 总成 检 具 ： 钢结 构 检 测块： 铝或 钢材质 定 位 销 、 检 测销 ： T10A\T12A\20GrMnTi\SKD11， 硬度要 求 为 ： 60~65HRC 底座材料 ： （ 1）尺寸小于700mm x 500mm 中小型检 具 ,底座采用 商 业 铸铝（ 硬质铝合金）。 （ 2） 尺寸大于700mm x 500mm 钢结 构 或 铸铁。 以 上材料 选择以 保 证 检 具 的 质量和 精度的 稳定 性为 原则， 如 有 特殊情况， 须与 海 南 宇 傲 说明并协 定 。 且原则上检 具 供 应 商 应 在 检 具 预验 收 时向海 南 宇 傲 提 供 检 具 的 使 用 材料 说明报告。 2.4.2 检 具 定 向要 求 ： 检 具 的 定 向须尽可能与 整车 （ GD&T） 的 基 准 相 一致， 即被测零件 与 检 具 基 座的 位 置关 系，尽可能使 用 装 车 位 置， 如 果出于方 ...
