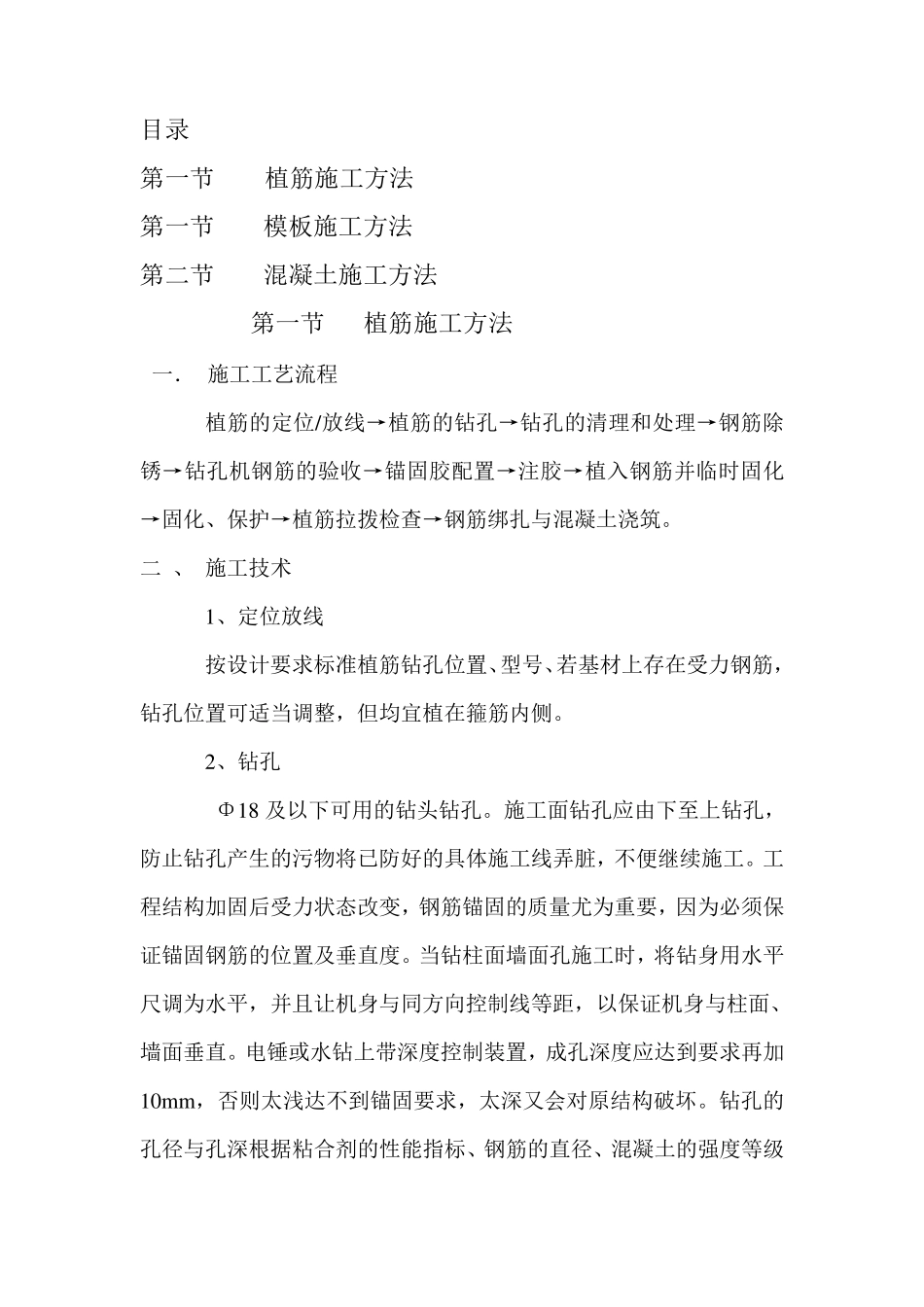

西科大抽水站改造工程 外 墙 防 渗 处 理 技 术 方 案 编制单位： 河 北 省 水 利 工 程 局 编 制： 魏 新 江 审 核： 高 成 卫 编制日期： 二 0 一 一 年 九 月 目录 第一节 植筋施工方法 第一节 模板施工方法 第二节 混凝土施工方法 第一节 植筋施工方法 一． 施工工艺流程 植筋的定位/放线→植筋的钻孔→钻孔的清理和处理→钢筋除锈→钻孔机钢筋的验收→锚固胶配置→注胶→植入钢筋并临时固化→固化、保护→植筋拉拨检查→钢筋绑扎与混凝土浇筑
二 、 施工技术 1、定位放线 按设计要求标准植筋钻孔位置、型号、若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧
2、钻孔 Φ18 及以下可用的钻头钻孔
施工面钻孔应由下至上钻孔，防止钻孔产生的污物将已防好的具体施工线弄脏，不便继续施工
工程结构加固后受力状态改变，钢筋锚固的质量尤为重要，因为必须保证锚固钢筋的位置及垂直度
当钻柱面墙面孔施工时，将钻身用水平尺调为水平，并且让机身与同方向控制线等距，以保证机身与柱面、墙面垂直
电锤或水钻上带深度控制装 置，成 孔深度应达 到 要求再 加10m m ，否 则 太 浅 达 不到 锚固要求，太 深又 会 对 原 结构破 坏

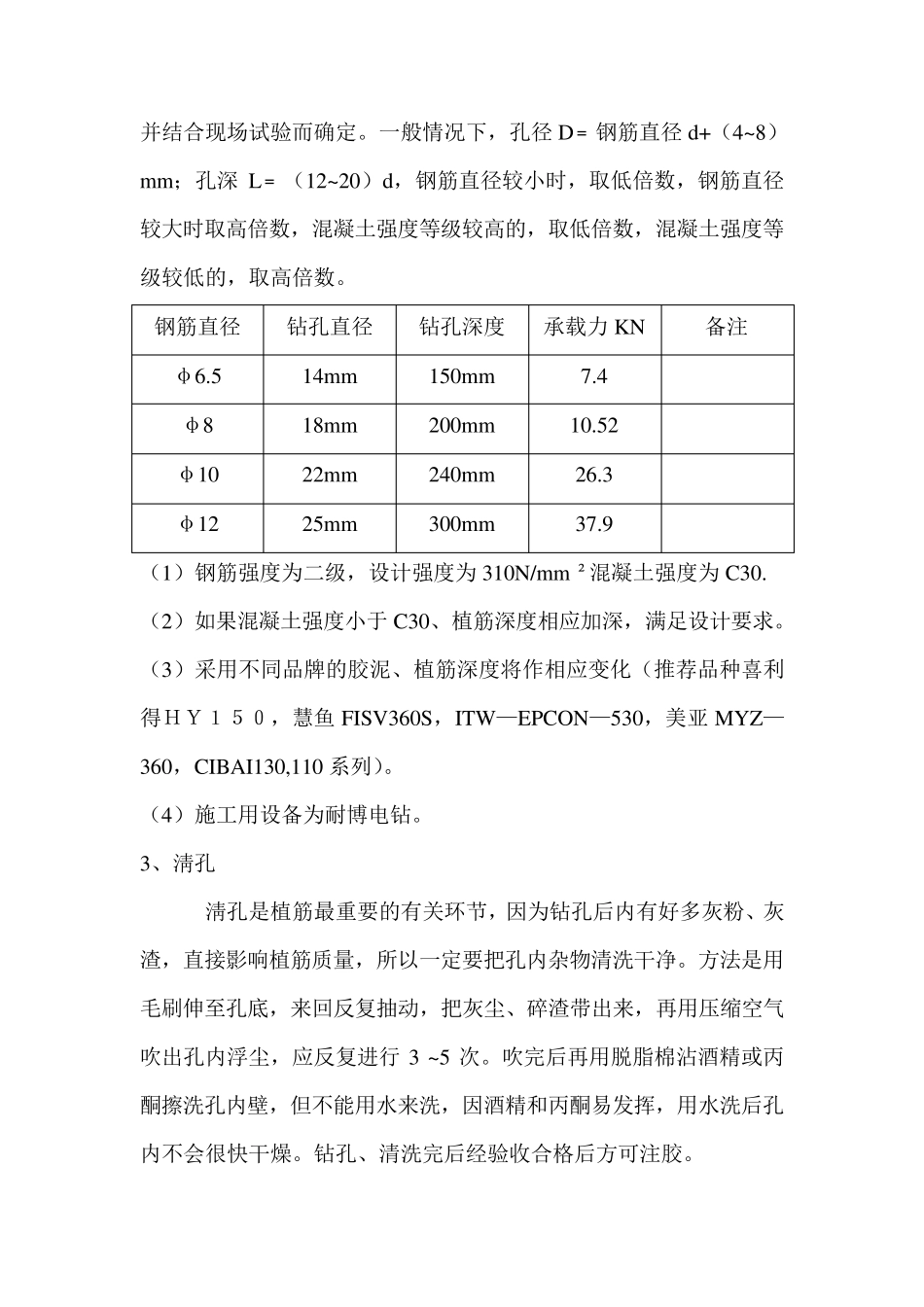

钻孔的孔径 与孔深根 据 粘 合 剂 的性 能 指 标、钢筋的直径 、混凝土的强 度等级并结合现场试验而确定
一般情况下，孔径D﹦钢筋直径d+（4~8）mm；孔深L﹦（12~20）d，钢筋直径较小时，取低倍数，钢筋直径较大时取高倍数，混凝土强度等级较高的，取低倍数，混凝土强度等级较低的，取高倍数
钢筋直径 钻孔直径 钻孔深度 承载力KN 备注 φ6
5 14mm 150mm 7
4 φ8 18mm 200mm 10
52 φ10 22mm 240mm 26
3 φ12 25mm 300mm 37
9 （1）钢筋强度为二级，设计强度
