2025年机械CADCAM形成性考核册

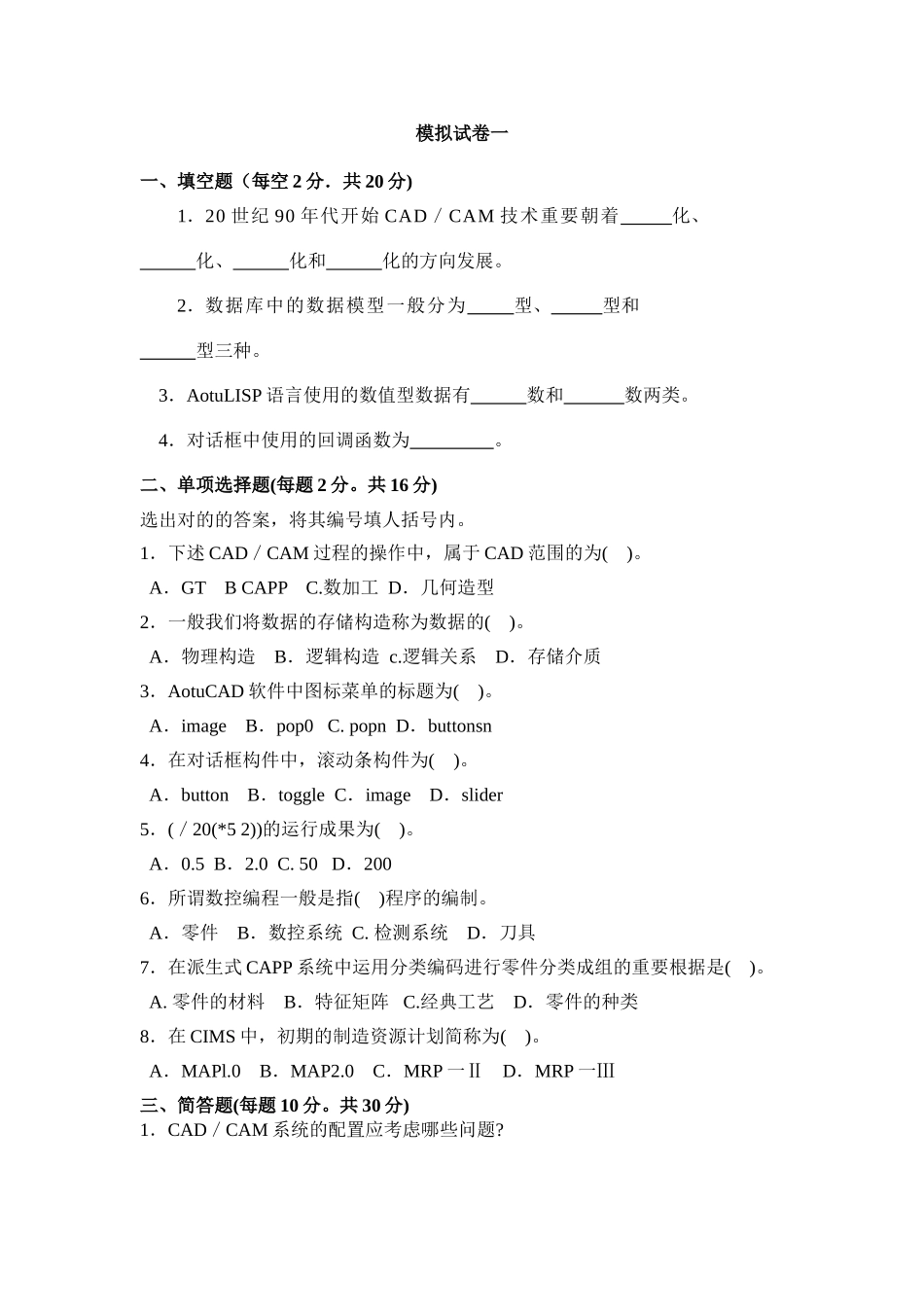

教育部人才培养模式改革和开放教育试点机械 CAD/CAM 形成性考核册学 校 名 称 : 学 生 姓 名 : 学 生 学 号 : 班 级 : 模拟试卷一一、填空题（每空 2 分．共 20 分)1．20 世纪 90 年代开始 CAD／CAM 技术重要朝着 化、 化、 化和 化的方向发展。2．数据库中的数据模型一般分为 型、 型和 型三种。 3．AotuLISP 语言使用的数值型数据有 数和 数两类。 4．对话框中使用的回调函数为 。二、单项选择题(每题 2 分。共 16 分)选出对的的答案，将其编号填人括号内。1．下述 CAD／CAM 过程的操作中，属于 CAD 范围的为( )。 A．GT B CAPP C.数加工 D．几何造型2．一般我们将数据的存储构造称为数据的( )。 A．物理构造 B．逻辑构造 c.逻辑关系 D．存储介质3．AotuCAD 软件中图标菜单的标题为( )。 A．image B．pop0 C. popn D．buttonsn4．在对话框构件中，滚动条构件为( )。 A．button B．toggle C．image D．slider5．(／20(*5 2))的运行成果为( )。 A．0.5 B．2.0 C. 50 D．2006．所谓数控编程一般是指( )程序的编制。 A．零件 B．数控系统 C. 检测系统 D．刀具7．在派生式 CAPP 系统中运用分类编码进行零件分类成组的重要根据是( )。 A. 零件的材料 B．特征矩阵 C.经典工艺 D．零件的种类8．在 CIMS 中，初期的制造资源计划简称为( )。 A．MAPl.0 B．MAP2.0 C．MRP 一Ⅱ D．MRP 一Ⅲ三、简答题(每题 10 分。共 30 分)1．CAD／CAM 系统的配置应考虑哪些问题?2．简述在单向链表的第 10 个元素前插入一种数据的过程。3．述 CIMS 的构成。四、阅读理解题(12 分)绘出在 AotuCAD 编辑状态中下述文献在屏幕上显示的对话框内容(填入图中)h：dialog{ label=”热处理措施”； ：popup_list { key="test—popup_box"； edit—width=20； label="热处理"； list="淬火＼n 调质＼n 回火＼n 正火＼n 退火"； } ok—cancel}五、编程题(22 分 l 用 Aut0LISP 语言编写一种名为“tuxing”的自定义函数。规定执行此函数时使用键盘输入一种圆的圆心坐标和半径值，然后自动绘出该圆、两条中心线并自动绘出中心与该圆同心的正方形(边长等于圆的半径)。模拟试卷二一、填空题(每空 2 分。共 20 分)1．在零件分类措施中，生产流程分析法可以分为关键 法、次序 法和 分析法。 2．图标菜单段标题固定为 ，子菜单标题之下的第 ...
