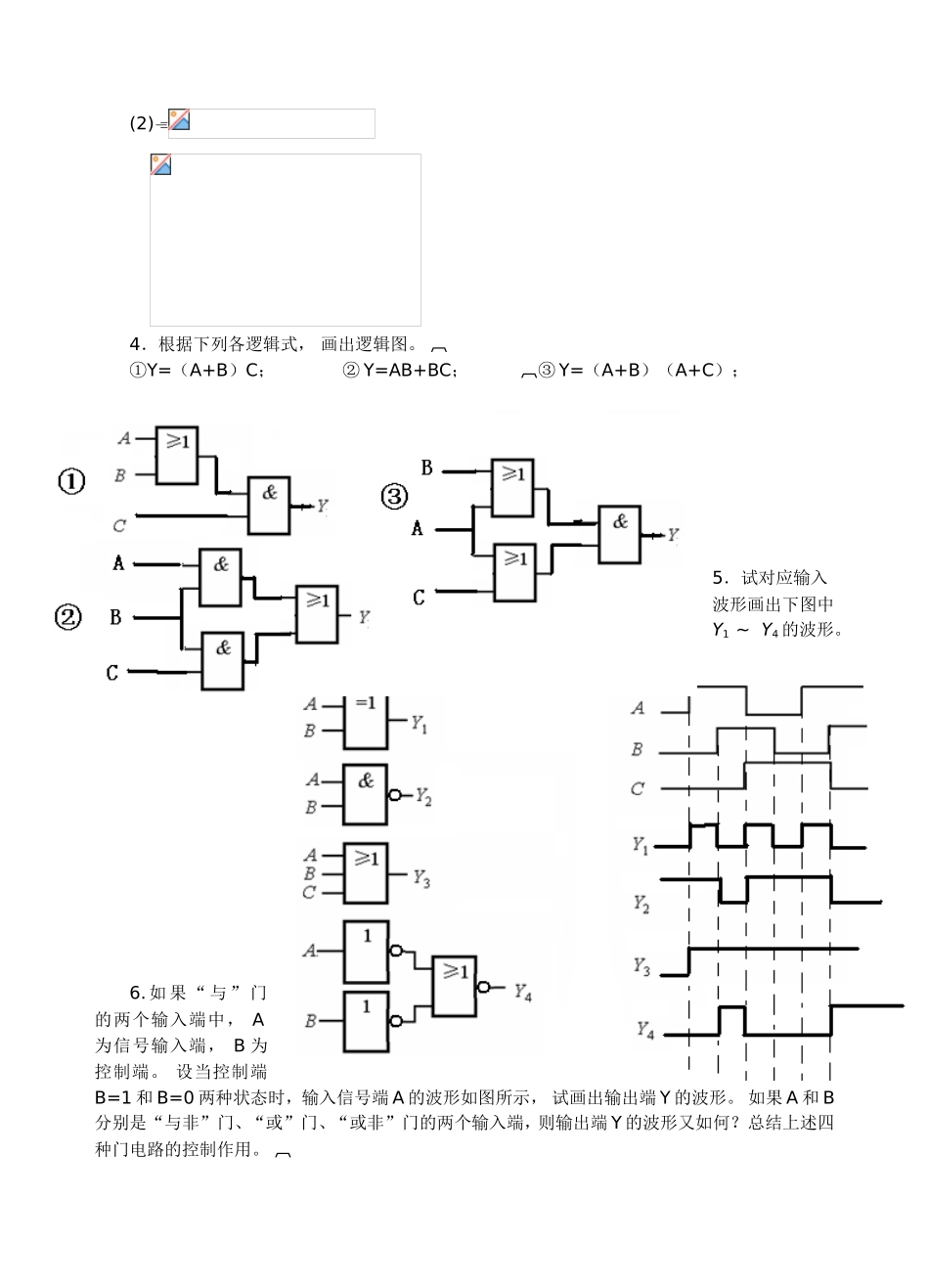

第1章逻辑代数基础1.用真值表证明下列等式。(1)(2)ABCA00000000010111010111101110001001011101110011001001110011ABC00011111001100000101000001110000100011111010011111000111111000112.用代数法化简下列各式。(1)(2)3．将下列各函数化为最小项之和的形式。(1)(2)4．根据下列各逻辑式，画出逻辑图。①Y=（A+B）C；②Y=AB+BC；③Y=（A+B）（A+C）；5．试对应输入波形画出下图中Y1~Y4的波形。6.如果“与”门的两个输入端中，A为信号输入端，B为控制端。设当控制端B=1和B=0两种状态时，输入信号端A的波形如图所示，试画出输出端Y的波形。如果A和B分别是“与非”门、“或”门、“或非”门的两个输入端，则输出端Y的波形又如何？总结上述四种门电路的控制作用。第2章组合逻辑电路1.分析图示电路的逻辑功能。要求写出逻辑式，列出真值表，然后说明逻辑功能。半加器真值表略2.已知逻辑式：①列出逻辑真值表，说明其逻辑功能；②画出用“与非”门实现其逻辑功能的逻辑图；③画出用双2/4线译码器74LS139实现其逻辑功能的逻辑图；④画出用4选1数据选择器74LS153实现其逻辑功能的逻辑图；③双2/4线译码器74LS139有两个2-4线译码器④用4选1数据选择器74LS1533.证明图（a）和（b）所示的两个逻辑电路具有相同的逻辑功能。(a)(b)4.旅客列车分特快、直快和普快，并依此为优先通行次序。某站在同一时间只能有一趟列车从车站开出，即只能给出一个开车信号。设A、B、C分别代表特快、直快、普快，其相应的开车信号分别为、和。①试列出反映该逻辑关系的真值表；②用74LS138和与非门实现该逻辑关系，并画出逻辑电路图。5.设计一个逻辑电路，其四个输入端A、B、C、D代表一个8421BCD码，要求此码表示的数x满足如下条件：当x＜4或x＞8时，则该逻辑电路的输出端Y为1，否则为0。①列出反映该逻辑关系的真值表；②用74LS151和门电路实现该逻辑关系，并画出逻辑图。令74LS151A2=A,A1=B,A0=C第３章时序逻辑电路1.若同步RS触发器各输入端的电压波形如图所示，试画出Q、端对应的电压波形。设触发器的初始状态为Q=0。2.已知维持阻塞结构D触发器各输入端的电压波形如图所示，试画出Q、端对应的电压波形。3.试分析图示电路，画出Y1和Y2的波形，并与时钟脉冲C比较，说明电路功能。设初始状态Q=0。4.CT74LS293型计数器的逻辑图、外引线排列图及功能表如图9-32所示。它有两个时钟脉冲输入端C0和C1。试问①从C0输入，Q0输出时，是几进制计数器？②从C1输入，Q3，Q2，Q1输出时，是几进制计数器？③将Q0端接到C1端，从C0输入，Q3，Q2，Q1，Q0输出时，是几进制计数器？图中R0（1）和R0（2）是清零输入端，当该两端全为“1”时，将四个触发器清零。①二进制②八进制③十六进制5.试列出图示计数器时序波形图和状态转换表，从而说明它是一个几进制计数器。设初始状态为“000”。6.如图所示电路是可变进制计数器。试分析当控制变量A为1和0时电路各为几进制计数器，并分别画出它们的状态转换图。A=1为十一进制，当Q3Q2Q1Q0=1011时清零端为零，马上使Q3Q2Q1Q0为0000.1011为暂态显示不，A=0为九进制当Q3Q2Q1Q0=1001时清零端为零，马上使Q3Q2Q1Q0为0000.1001为暂态显示不７.试用同步加法计数器74LS160设计一个六进制计数器。要求画出六进制计数器的状态转换图，并分别采用异步清零法和同步置数法实现。第4章基本电子器件1.在图示各电路中，ui=12sinωtV，US=6V，二极管的正向压降可忽略不计，试分别画出输出电压uO的波形。2.在图（b）电路中，若输入电压uI的波形如图（a）所示。试画出对应于uI的输出电压uO和二极管D端电压uD的波形。假设二极管的正向压降可忽略不计。3.电路如下图(a)所示，其输入电压uIl和uI2的波形如图(b)所示，二极管导通电压UD=0.7V。试画出输出电压u0的波形，并标出其幅值。4.在图示电路中，E=5V，e=sinωtV，R为限流电阻。试用波形图表示二极管端电压uD的形状。5.有两个稳压管DZ1和和DZ2，其稳定电压分别为5.5V和8.5V，正向压降都是0.5V。如果要得到0.5V，3V，6V，9V和14V几种稳定电压，试画出这两个稳压管及外加限流电阻的电路图。6.测得放大电路中四只晶体管的直流...
