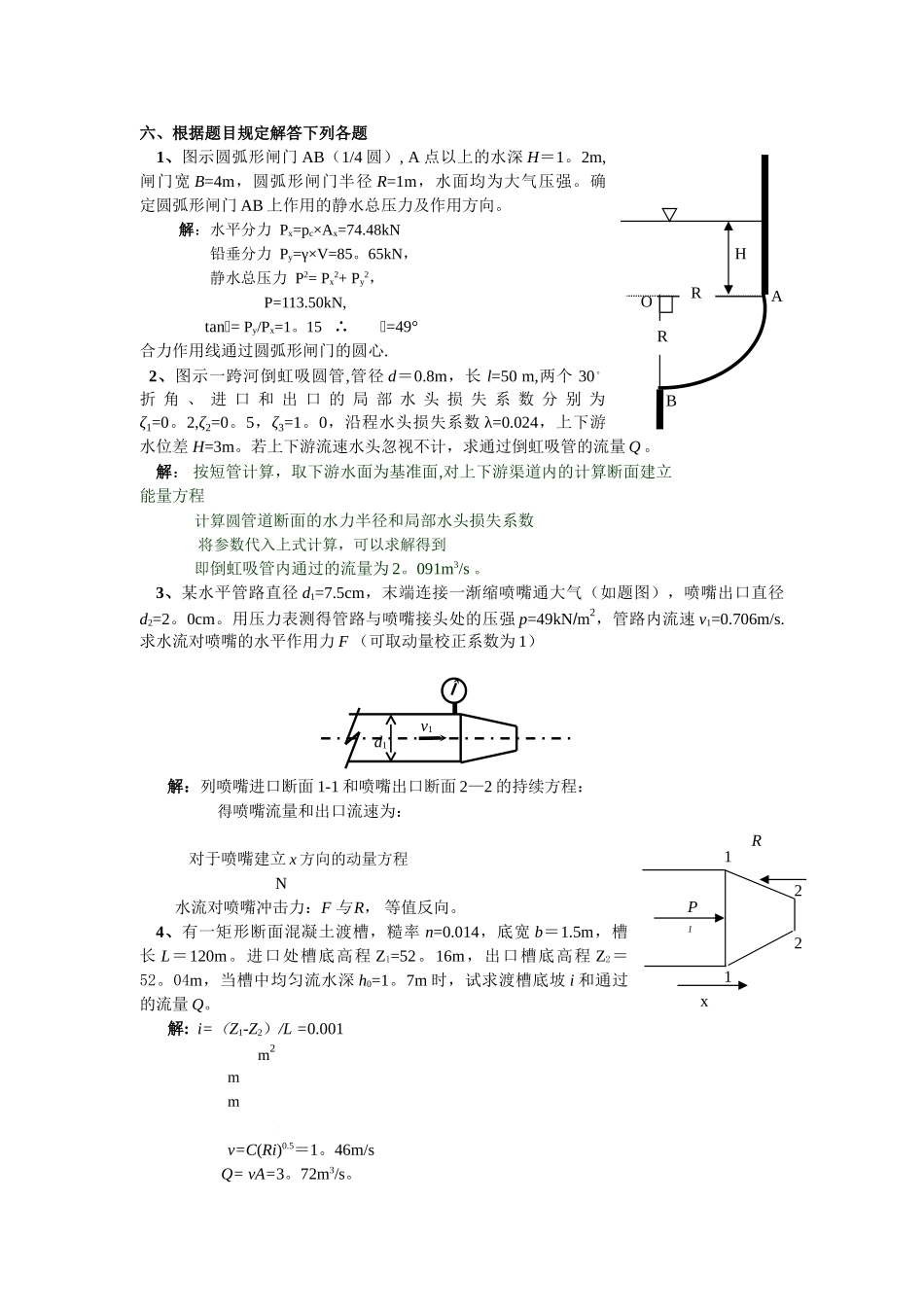

六、根据题目规定解答下列各题 1、图示圆弧形闸门 AB(1/4 圆), A 点以上的水深 H=1。2m,闸门宽 B=4m,圆弧形闸门半径 R=1m,水面均为大气压强。确定圆弧形闸门 AB 上作用的静水总压力及作用方向。解:水平分力 Px=pc×Ax=74.48kN 铅垂分力 Py=γ×V=85。65kN,静水总压力 P2= Px2+ Py2,P=113.50kN,tan= Py/Px=1。15 ∴ =49°合力作用线通过圆弧形闸门的圆心. 2、图示一跨河倒虹吸圆管,管径 d=0.8m,长 l=50 m,两个 30。折 角 、 进 口 和 出 口 的 局 部 水 头 损 失 系 数 分 别 为 ζ1=0。2,ζ2=0。5,ζ3=1。0,沿程水头损失系数 λ=0.024,上下游水位差 H=3m。若上下游流速水头忽视不计,求通过倒虹吸管的流量 Q 。 解: 按短管计算,取下游水面为基准面,对上下游渠道内的计算断面建立能量方程 计算圆管道断面的水力半径和局部水头损失系数 将参数代入上式计算,可以求解得到即倒虹吸管内通过的流量为 2。091m3/s 。 3、某水平管路直径 d1=7.5cm,末端连接一渐缩喷嘴通大气(如题图),喷嘴出口直径d2=2。0cm。用压力表测得管路与喷嘴接头处的压强 p=49kNm2,管路内流速 v1=0.706m/s.求水流对喷嘴的水平作用力 F (可取动量校正系数为 1) 解:列喷嘴进口断面 1-1 和喷嘴出口断面 2—2 的持续方程:得喷嘴流量和出口流速为: 对于喷嘴建立 x 方向的动量方程N 水流对喷嘴冲击力:F 与 R, 等值反向。 4、有一矩形断面混凝土渡槽,糙率 n=0.014,底宽 b=1.5m,槽长 L=120m。进口处槽底高程 Z1=52。16m,出口槽底高程 Z2=52。04m,当槽中均匀流水深 h0=1。7m 时,试求渡槽底坡 i 和通过的流量 Q。 解: i=(Z1-Z2)/L =0.001 m2 m m v=C(Ri)0.5=1。46m/sQ= vA=3。72m3/s。HROABRd1v1P1x2211R1. 已知一流动的速度场为:vx = 2xy+x,vy = x2-y2—y,试证明该流动为有势流动,且存在流函数,并求速度势及流函数。解:(1) , 则 ωx= ωy= ωz = 0, 流动为无旋流动,∴ 该流动为有势流动。又 ,即流动为不可压缩流体的平面流动,∴该流动存在流函数.(2) ∴ 速度势为: ∴ 流函数为:2. 如图所示,两圆筒内装的是水,用管子连接。第一种圆筒的直径 d1= 45 cm,其活塞上受力 F1=320 N,密封气体的计示压强为 981。0 Pa;第二个圆筒的直径 d2= 30 cm,其活塞上受力 F2=490 N,开孔通大气。若不...
