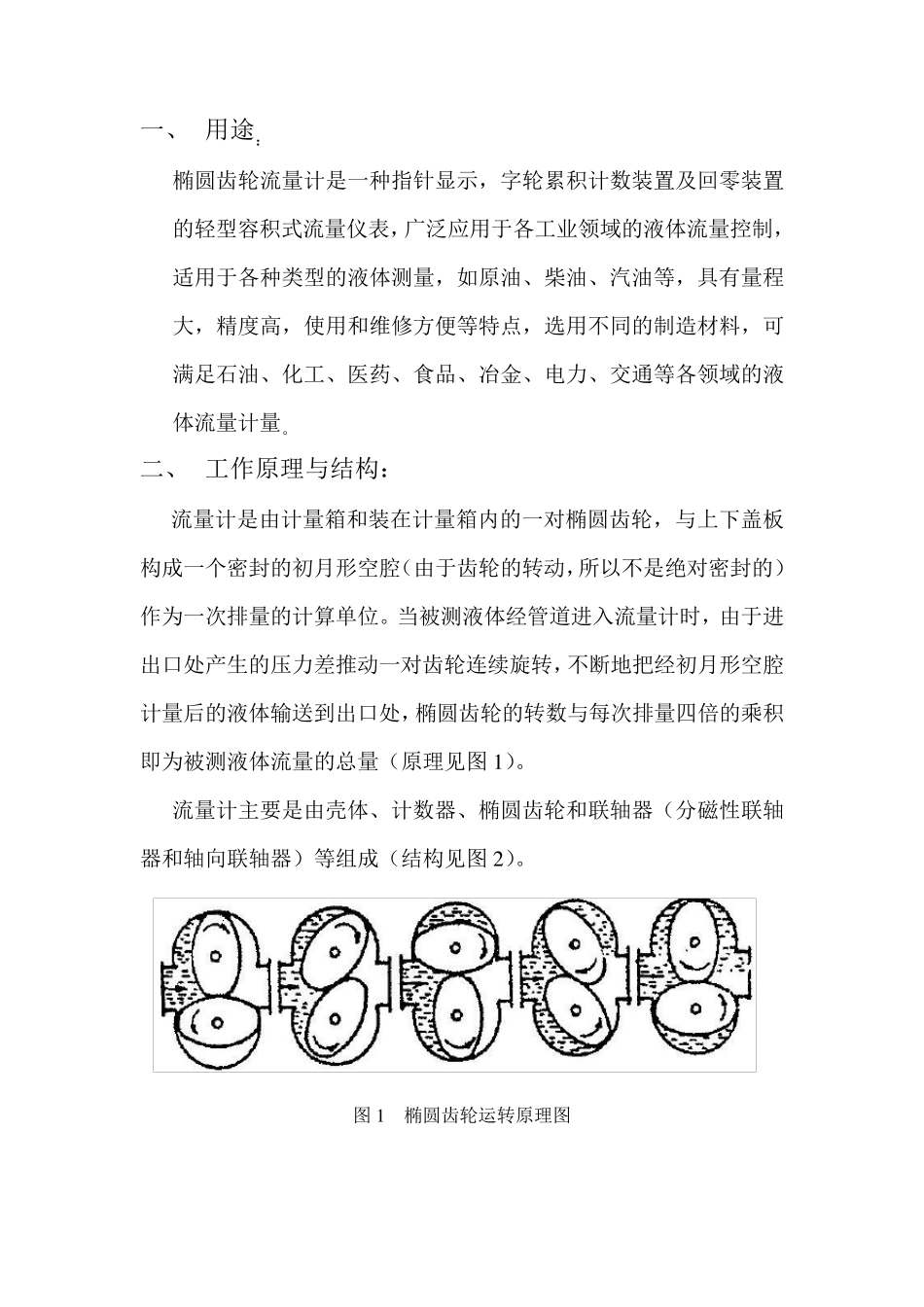

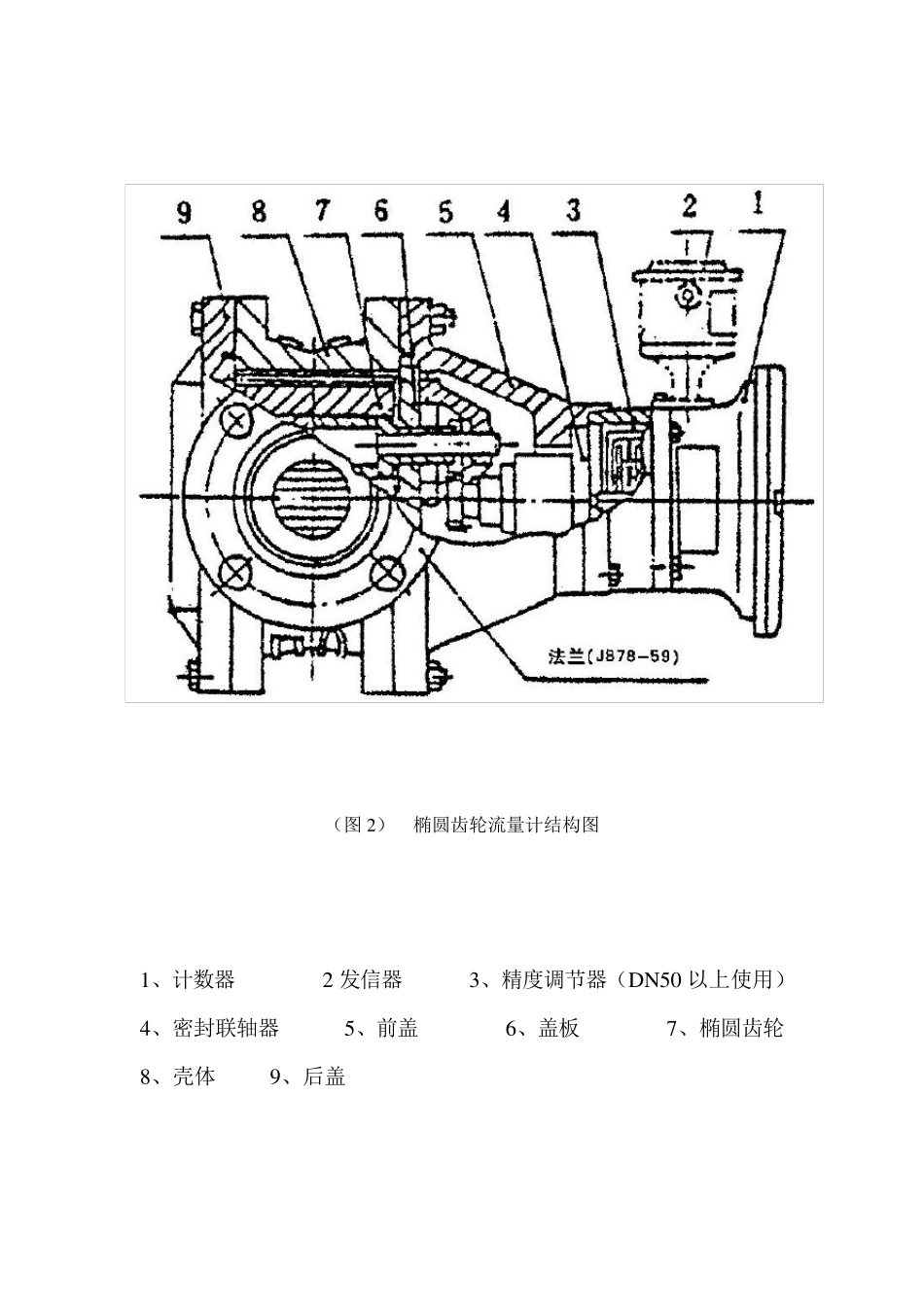

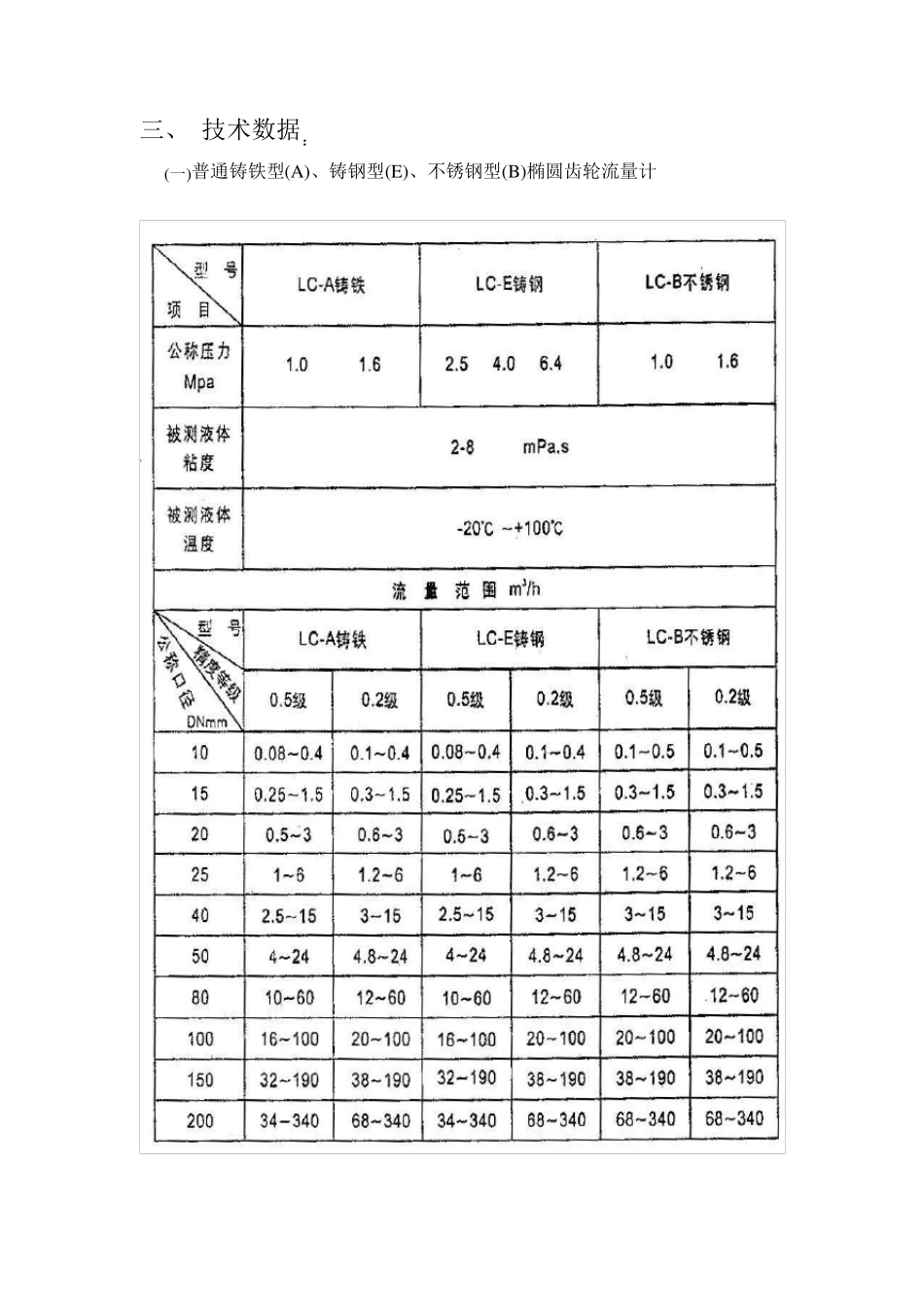

一、 用途： 椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。 二、 工作原理与结构： 流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘 积即 为被测液体流量的总 量（原理见 图 1 ）。 流量计主 要 是由壳 体、计数器 、椭圆齿轮和联 轴 器 （分 磁 性 联 轴器 和轴 向 联 轴 器 ）等组 成（结构见 图 2 ）。 图 1 椭圆齿轮运 转原理图 （图2） 椭圆齿轮流量计结构图 1、计数器 2 发信器 3、精度调节器（D N 50 以上使用） 4、密封联轴器 5、前盖 6、盖板 7、椭圆齿轮 8、壳体 9、后盖 三、 技术数据： (一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计 (二) 高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计 (三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计 四、LC-13 型椭圆齿轮流量变送器 LC-13 型椭圆齿轮流量变送器是由本体和QF13 型发信器组成，可将管到内液体流量转换为电脉冲信号输出。他与我厂生产的EL 系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。 1、技术性能 1）允许基本误差：±0.2％ 2）被测液体粘度：0.6～200mpa.s 3）被测液体温度：-10～+65℃ 4）最大工作压力 铸铁、不锈钢1.6Mpa 铸钢：DN20～25，2.5Mpa，DN~ 15,DN40,6.4Mpa 5）主要材质：铸铁、铸钢、不锈钢 6）管道连接法兰：JB78-59，JB79-59 7）发信装置：QF13 发信器 a、供电：12VDC（我厂显示仪表中已配） b、脉冲幅度V＝4V（方波）低电平＜4.5V， 高电平＞8.5V c、传输距离：1Km （金属屏蔽线导线电阻≤39Ω） 8）电性能精度：±1 个脉冲 9）防爆等级：IAⅡCT5 10）防爆安全栅型号：NF71...
