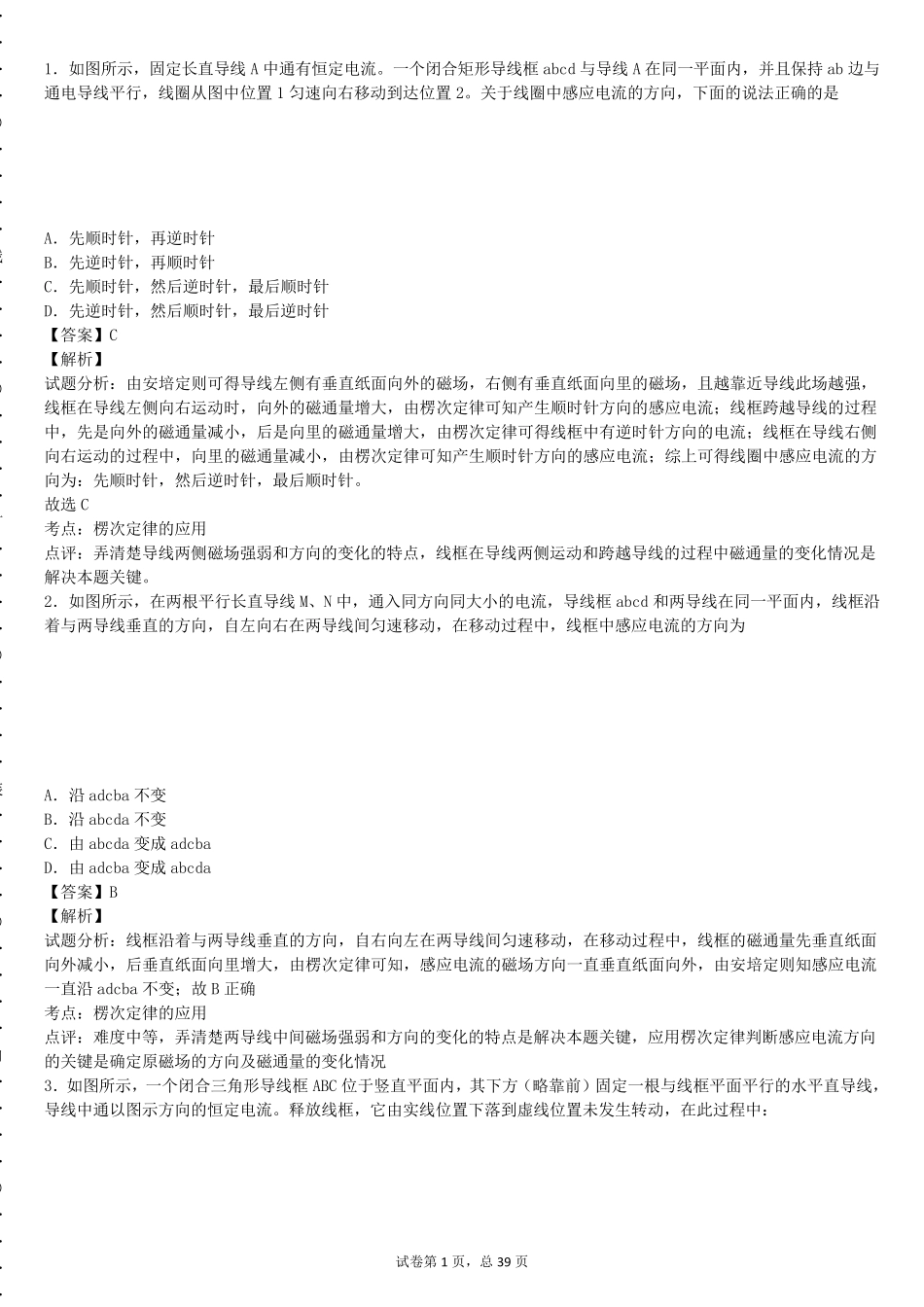

试卷第1 页,总39 页 …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 1.如图所示,固定长直导线 A 中通有恒定电流。一个闭合矩形导线框 abcd 与导线 A 在同一平面内,并且保持 ab 边与通电导线平行,线圈从图中位置 1 匀速向右移动到达位置 2。关于线圈中感应电流的方向,下面的说法正确的是 A.先顺时针,再逆时针 B.先逆时针,再顺时针 C.先顺时针,然后逆时针,最后顺时针 D.先逆时针,然后顺时针,最后逆时针 【答案】C 【解析】 试题分析:由安培定则可得导线左侧有垂直纸面向外的磁场,右侧有垂直纸面向里的磁场,且越靠近导线此场越强,线框在导线左侧向右运动时,向外的磁通量增大,由楞次定律可知产生顺时针方向的感应电流;线框跨越导线的过程中,先是向外的磁通量减小,后是向里的磁通量增大,由楞次定律可得线框中有逆时针方向的电流;线框在导线右侧向右运动的过程中,向里的磁通量减小,由楞次定律可知产生顺时针方向的感应电流;综上可得线圈中感应电流的方向为:先顺时针,然后逆时针,最后顺时针。 故选C 考点:楞次定律的应用 点评:弄清楚导线两侧磁场强弱和方向的变化的特点,线框在导线两侧运动和跨越导线的过程中磁通量的变化情况是解决本题关键。 2.如图所示,在两根平行长直导线 M、N 中,通入同方向同大小的电流,导线框 abcd 和两导线在同一平面内,线框沿着与两导线垂直的方向,自左向右在两导线间匀速移动,在移动过程中,线框中感应电流的方向为 A.沿adcba 不变 B.沿abcda 不变 C.由 abcda 变成adcba D.由 adcba 变成abcda 【答案】B 【解析】 试题分析:线框沿着与两导线垂直的方向,自右向左在两导线间匀速移动,在移动过程中,线框的磁通量先垂直纸面向外减小,后垂直纸面向里增大,由楞次定律可知,感应电流的磁场方向一直垂直纸面向外,由安培定则知感应电流一直沿adcba 不变;故 B 正确 考点:楞次定律的应用 点评:难度中等,弄清楚两导线中间磁场强弱和方向的变化的特点是解决本题关键,应用楞次定律判断 感应电流方向的关键是确定原 磁场的方向及 磁通量的变化情况 3.如图所示,一个闭合三 角 形导线框 ABC 位于竖 直平面内,其 下方( 略 靠前 ) 固定一根与线框平面平行的水 平直导线,导线中通以 图示方向的恒定电流。释 放 线框,它 由实 线位置下落 到虚 线...
